H43Y/W直通高压止回阀

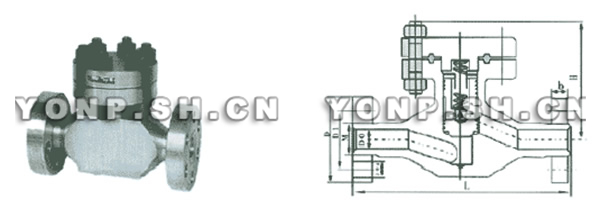

H43Y/W-220/320直通高压止回阀外形尺寸图
H43Y/W-220/320直通高压止回阀外形尺寸图

主要性能规范

型号 公称压力(Mpa) 试验压力(Mpa) 工作压力
(Mpa)
工作温度 工作
强度 密封
H43W-220R 22 33 24.2 22 ≤200℃ 尿素甲胺液
H43W-320R 32 48 35.2 32 ≤200℃

主要零件材料

零件名称 材料名称 材料标准与牌号
阀体、阀盖、阀瓣、密封圈 不锈钢 0Cr18Ni12Mo2Ti
弹簧 不锈钢 0Cr18Ni12Mo2Ti
法兰 优质碳钢 35

主要尺寸及重量

型 号 公称
通径
尺寸(mm)
L D D1 M Do n-d b H 重量/㎏
H43Y/W
220
25 240 105 68 M33×2 23 3-¢18 20 170 29
32 320 115 80 M42×2 29 4-¢18 22 170 43
40 380 165 115 M52×2 39 6-¢26 28 210 95
50 440 165 115 M64×3 48 6-¢26 32 220 115
65 510 200 145 M80×3 61 6-¢29 40 290 156
80 550 225 170 M100×3 74 6-¢33 50 305 246
100 600 260 195 M125×4 93 6-¢36 60 355 292
125 750 300 235 M155×4 119 8-¢39 75 410 351
150 750 330 255 M175×4 136 8-¢42 78 470 382
H43Y/W
220/320
25 240 115 80 M42×2 23 4-¢18 22 170 33
32 320 135 95 M48×2 29 4-¢22 25 170 46
40 380 165 115 M64×3 42 6-¢26 32 210 110
50 440 200 145 M80×3 53 6-¢29 40 220 130
65 510 225 170 M100×3 68 6-¢33 50 290 211
80 550 260 195 M125×4 85 6-¢36 60 305 341
100 600 300 235 M155×4 103 8-¢39 75 355 380
125 750 330 255 M175×4 120 8-¢42 78 410 435
150 750 400 315 M215×6 149 8-¢48 90 470 480

H43Y/W直通高压止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、H43Y/W直通高压止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的H43Y/W直通高压止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:H43Y/W直通高压止回阀使用说明书
