对夹双瓣旋启式高压止回阀

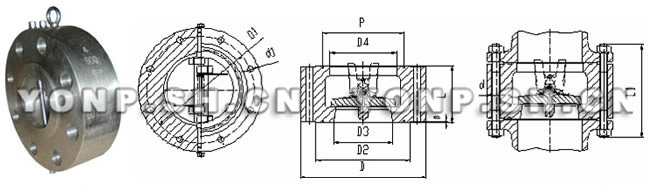

对夹双瓣旋启式高压止回阀外形尺寸图
对夹双瓣旋启式高压止回阀外形尺寸图

主要外形尺寸及连接尺寸

压力级 口径 尺寸(mm) 重量
(Kg)
配管法兰(供参考)
NPS DN L D D1 D2 D3 D4 P 螺栓
数量
螺孔直径d1 n 螺栓
数量
螺栓直径d 螺栓长度L1
RF RJ in mm in mm RF RJ
Class150
PN2.0MPa
2 50 60 152 120.5 92 102 51 56 82.55 4 3/4 19 1.6 7 4 5/8 M16 140 155
2 1/2 65 67 178 139.5 105 121 65 73 101.6 4 3/4 19 1.6 9 4 5/8 M16 150 165
3 80 73 190 152.5 127 133 80 88 114.3 4 3/4 19 1.6 12 4 5/8 M16 160 175
4 100 73 229 190.5 157 171 102 108 149.225 8 3/4 19 1.6 19 8 5/8 M16 170 185
5 125 86 254 216 186 194 127 132 171.45 8 7/8 22 1.6 25 8 3/4 M20 190 205
6 150 98 279 241.5 216 219 152 160 193.675 8 7/8 22 1.6 32 8 3/4 M20 205 220
8 200 127 343 298.5 270 273 203 210 247.65 8 7/8 22 1.6 63 8 3/4 M20 240 255
10 250 146 406 362 324 330 254 266 304.801 12 1 25 1.6 93 12 7/8 M24 270 285
12 300 181 483 432 381 406 305 310 381.001 12 1 25 1.6 170 12 7/8 M24 310 325
14 350 184 533 476 413 425 350 355 396.876 12 1 1/8 29 1.6 199 12 1 M27 325 340
16 400 191 597 540 470 483 400 405 454.026 16 1 1/8 29 1.6 246 16 1 M27 340 355
18 450 203 635 578 533 546 450 455 517.526 16 1 1/4 32 1.6 290 16 1 1/8 M30 365 380
20 500 219 699 635 584 597 500 505 558.801 20 1 1/4 32 1.6 348 20 1 1/8 M30 385 400
24 600 222 813 749.5 692 711 600 605 673.101 20 1 1/4 35 1.6 396 20 1 1/4 M33 405 420
28 700 305 837 795.5 762 _ 700 700 _ 40 7/8 22 1.6 1270 40 3/4 M20 455 _
30 750 305 887 846 813 _ 746 750 _ 44 7/8 22 1.6 1987 44 3/4 M20 455 _
32 800 305 941 900 864 _ 796 800 _ 48 7/8 22 1.6 2925 48 3/4 M20 460 _
36 900 368 1057 1009.5 972 _ 898 910 _ 44 1 25 1.6 1430 44 7/8 M24 540 _
42 1050 432 1226 1171.5 1130 _ 1050 1055 _ 48 1 1/8 29 1.6 2377 48 1 M27 625 _
48 1200 524 1392 1335 1289 _ 1200 1205 _ 44 1 1/4 32 1.6 4174 44 1 1/8 M30 740 _
Class300
PN5.0MPa
2 50 60 165 127 92 108 51 58 82.55 8 3/4 19 1.6 8 8 5/8 M16 155 175
2 1/2 65 67 190 149 105 127 65 73 101.6 8 7/8 22 1.6 10 8 3/4 M20 175 195
3 80 73 210 168.5 127 146 80 88 123.825 8 7/8 22 1.6 14 8 3/4 M20 190 210
4 100 73 254 200 157 175 102 108 149.225 8 7/8 22 1.6 23 8 3/4 M20 195 215
5 125 86 279 235 186 210 127 132 171.45 8 7/8 22 1.6 41 8 3/4 M20 215 235
6 150 98 318 270 216 241 152 160 211.138 12 7/8 22 1.6 45 12 3/4 M20 230 250
8 200 127 381 330 270 302 203 210 269.876 12 1 25 1.6 78 12 7/8 M24 280 300
10 250 146 445 387.5 324 356 254 266 323.851 16 1 1/8 29 1.6 115 16 1 M27 315 335
12 300 181 521 451 381 413 305 310 381.001 16 1 1/4 32 1.6 242 16 1 1/8 M30 365 385
14 350 222 584 514.5 413 457 350 355 419.101 20 1 1/4 32 1.6 360 20 1 1/8 M30 410 430
16 400 232 648 571.5 470 508 400 405 469.901 20 1 3/8 35 1.6 489 20 1 1/4 M33 435 455
18 450 264 711 628.5 533 575 450 455 533.401 24 1 3/8 35 1.6 558 24 1 1/4 M33 475 495
20 500 292 775 686 584 635 500 505 584.201 24 1 3/8 35 1.6 766 24 1 1/4 M33 510 535
24 600 318 914 813 692 749 600 608 692.151 24 1 5/8 41 1.6 1190 24 1 1/2 M39 560 585
30 750 368 991 921 845 _ 735 740 _ 36 1 1/2 38 1.6 1996 36 1 3/8 M36 650 _
36 900 483 1172 1089 1010 _ 873 880 _ 32 1 3/4 45 1.6 2660 32 1 5/8 M42 800 _
42 1050 568 1334 1245 1168 _ 1035 1045 _ 36 1 7/8 48 1.6 5515 36 1 3/4 M45 920 _
48 1200 629 1511 1416 1327 _ 1179 1190 _ 40 2 51 1.6 6239 40 1 7/8 M48 1010 _
压力级 口径 尺寸(mm) 重量
(Kg)
配管法兰(供参考)
NPS DN L D D1 D2 D3 D4 P 螺栓
数量
螺孔直径d n 螺栓
数量
螺栓直径d 螺栓长度L1
RF RJ in mm in mm RF RJ
Class600
PN11.0MPa
2 50 60 165 127 92 108 51 58 82.55 8 3/4 19 6.4 8 8 5/8 M16 175 180
2 1/2 65 67 190 149 100 127 65 73 101.6 8 7/8 22 6.4 10 8 3/4 M20 195 200
3 80 73 210 168 127 146 80 88 123.825 8 7/8 22 6.4 14 8 3/4 M20 210 215
4 100 79 273 216 157 175 102 108 149.225 8 1 25 6.4 30 8 7/8 M24 235 240
5 125 105 330 266.5 186 210 127 136 180.975 8 1 1/8 29 6.4 58 8 1 M27 280 285
6 150 136 356 292 216 241 152 162 211.138 12 1 1/8 29 6.4 81 12 1 M27 320 325
8 200 165 419 349 270 302 200 212 269.876 12 1 1/4 32 6.4 134 12 1 1/8 M30 370 375
10 250 213 508 432 324 356 250 266 323.851 16 1 3/8 35 6.4 234 16 1 1/4 M33 440 445
12 300 229 559 489 381 413 305 312 381.001 20 1 3/8 35 6.4 304 20 1 1/4 M33 460 465
14 350 273 603 527 413 457 337 355 419.101 20 1 1/2 38 6.4 490 20 1 3/8 M36 520 525
16 400 305 686 603 470 508 387 400 469.901 20 1 5/8 41 6.4 680 20 1 1/2 M39 575 580
18 450 362 743 654 533 575 438 450 533.401 20 1 3/4 44 6.4 978 20 1 5/8 M42 650 655
20 500 368 813 724 584 635 489 500 584.201 24 1 3/4 44 6.4 1297 24 1 5/8 M42 670 680
24 600 438 940 838 692 749 591 600 692.151 24 2 52 6.4 1554 24 1 7/8 M48 780 790
Class900
PN15.0MPa
2 50 70 216 165.1 92 124 51 58 95.25 8 1 26 6.4 16 8 7/8 M24 225 230
2 1/2 65 83 244 190.5 105 137 65 73 107.95 8 1 1/8 29 6.4 22 8 1 M27 250 255
3 80 83 241 190.5 127 156 80 90 123.82 8 1 26 6.4 26 8 7/8 M24 240 245
4 100 102 292 234.9 157 181 102 108 149.22 8 1 1/4 32 6.4 45 8 1 1/8 M30 285 290
5 125 110 349 279.4 186 216 127 136 180.98 8 1 3/8 35 6.4 81 8 1 1/4 M33 310 315
6 150 159 381 317.5 216 241 150 162 211.12 12 1 1/4 32 6.4 115 12 1 1/8 M30 365 370
8 200 206 470 393.7 270 308 200 212 269.88 12 1 1/2 39 6.4 217 12 1 3/8 M36 440 445
10 250 241 545 469.9 324 362 250 266 323.85 16 1 1/2 39 6.4 330 16 1 3/8 M36 490 495
12 300 292 610 533.4 381 419 305 312 381 20 1 1/2 39 6.4 509 20 1 3/8 M36 560 565
14 350 356 640 558.8 413 467 337 355 419.1 20 1 5/8 42 6.4 765 20 1 1/2 M39 645 655
16 400 384 705 615.9 470 524 387 400 469.9 20 1 3/4 45 6.4 890 20 1 5/8 M42 685 695
18 450 451 785 685.8 533 594 438 450 533.4 20 2 51 6.4 1450 20 1 7/8 M48 790 805
20 500 451 855 749.3 584 648 487 496 584.2 20 2 1/8 54 6.4 1960 20 2 M52 810 825
24 600 495 1040 901.7 692 772 591 600 692.15 20 2 5/8 67 6.4 2351 20 2 1/2 M64 945 965
Class1500
PN26.0MPa
2 50 70 216 165.1 92 124 51 58 95.25 8 1 26 6.4 16 8 7/8 M24 225 230
2 1/2 65 83 244 190.5 105 137 65 73 107.95 8 1 1/8 29 6.4 22 8 1 M27 250 255
3 80 83 267 203.2 127 168 80 90 136.52 8 1 1/4 32 6.4 29 8 1 1/8 M30 270 275
4 100 102 311 241.3 157 194 102 108 161.92 8 1 3/8 35 6.4 51 8 1 1/4 M33 310 315
5 125 110 375 292.1 186 229 127 136 193.68 8 1 5/8 42 6.4 85 8 1 1/2 M39 370 375
6 150 159 394 317.5 216 248 150 162 211.12 12 1 1/2 39 6.4 119 12 1 3/8 M36 430 440
8 200 206 483 393.7 270 318 200 212 269.88 12 1 3/4 45 6.4 283 12 1 5/8 M42 510 520
10 250 248 585 482.6 324 371 254 266 323.85 12 2 51 6.4 361 12 1 7/8 M48 600 610
12 300 305 675 571.5 381 438 305 312 381 16 2 1/8 54 6.4 637 16 2 M52 695 715
14 350 356 750 635 413 489 337 355 419.1 16 2 3/8 61 6.4 1097 16 2 1/4 M56 775 800
16 400 384 825 704.8 470 546 387 400 469.9 16 2 5/8 67 6.4 1152 16 2 1/2 M64 850 880
压力级 口径 尺寸(mm) 重量
(Kg)
配管法兰(供参考)
NPS DN L D D1 D2 D3 D4 P 螺栓
数量
螺孔直径d n 螺栓
数量
螺栓直径d 螺栓长度L1
RF RJ in mm in mm RF RJ
Class2500
PN42.0MPa
2 50 70 235 171.4 92 133 42 48 101.6 8 1 1/8 29 6.4 19 8 1 M27 255 260
2 1/2 65 83 267 196.8 105 149 52 58 111.12 8 1 1/4 32 6.4 31 8 1 1/8 M30 290 305
3 80 86 305 228.6 127 168 62 68 127 8 1 3/8 35 6.4 38 8 1 1/4 M33 320 330
4 100 105 356 273 157 203 88 94 157.18 8 1 5/8 42 6.4 69 8 1 1/2 M39 370 380
5 125 110 419 323.8 186 241 100 106 190.5 8 1 7/8 48 6.4 135 8 1 3/4 M45 420 435
6 150 159 483 368.3 216 279 150 162 228.6 8 2 1/8 54 6.4 184 8 2 M52 515 530
8 200 206 550 438.1 270 340 180 186 279.4 12 2 1/8 54 6.4 380 12 2 M52 600 620
10 250 254 675 539.7 324 425 225 232 342.9 12 2 5/8 67 6.4 489 12 2 1/2 M64 750 775
12 300 305 760 619.1 381 495 266 272 406.4 12 2 7/8 74 6.4 747 12 2 3/4 M70 855 885

注:1.RF表示突面法兰,MFM表示凹凸法兰,RJ表示环连接面法兰 2.不同的法兰标准其尺寸有一定的差异,故配管法兰的螺栓直径为 d

对夹双瓣旋启式高压止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、对夹双瓣旋启式高压止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的对夹双瓣旋启式高压止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:对夹双瓣旋启式高压止回阀使用说明书
