ZHYH46/ZHYH46EJ蝶型法兰止回阀

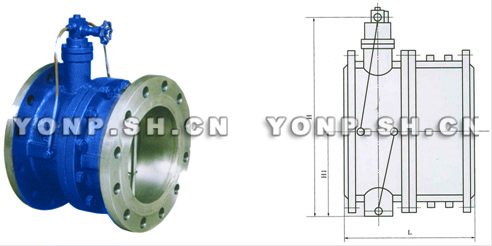

ZHYH46/ZHYH46EJ蝶型法兰止回阀外形尺寸图
ZHYH46/ZHYH46EJ蝶型法兰止回阀外形尺寸图

主要技术参数

型号 公称压力
(MPa)
试验压力(MPa) 工作温度
(℃)
适用介质
壳体 密封
ZHYH46H/W-16/25/40CP
ZHYH46ej-16/25
1.6 2.4 1.76 ≤120 清水、
海水、污水
2.5 3.75 2.75
4.0 6.0 4.4

主要零件材料

型号 阀体、蝶板 阀杆、油缸、活塞 弹簧 阀座
ZHYH46H/W-16/25/40CP ZHYH46ej-16/25 碳钢、不锈钢 不锈钢 不锈钢 不锈钢

主要连接和外形尺寸

公称通径
DN(mm)
L H H1 公称通径
DN(mm)
L H H1
100 240 280 115 450 470 585 351
125 260 290 142 500 500 640 379
150 275 310 172 600 560 720 434
200 305 350 210 700 620 750 491
250 340 415 240 800 680 792 549
300 370 450 264 900 740 900 600
350 400 480 294 1000 800 975 655
400 435 550 324 1200 920 1140 770

(法兰连接尺寸:PN1.6、PN2.5、PN4.0MPa按JB/T79-94标准)

ZHYH46/ZHYH46EJ蝶型法兰止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、ZHYH46/ZHYH46EJ蝶型法兰止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的ZHYH46/ZHYH46EJ蝶型法兰止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:ZHYH46/ZHYH46EJ蝶型法兰止回阀使用说明书
