H44X(SFCV)橡胶瓣法兰止回阀

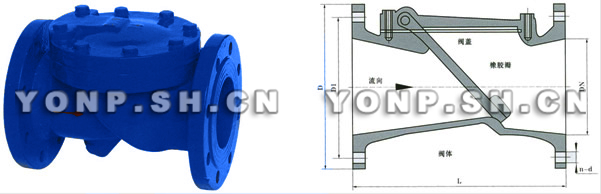

H44X(SFCV)橡胶瓣法兰止回阀外形尺寸图
H44X(SFCV)橡胶瓣法兰止回阀外形尺寸图

用途及特点

H44X(SFCV)系列橡胶瓣法兰止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。H44X(SFCV)系列橡胶瓣法兰止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。H44X(SFCV)系列橡胶瓣法兰止回阀主要适用于卧式安装的给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害。H44X(SFCV)系列橡胶瓣法兰止回阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。

主要规格

型 号 公称压力MPa 密封试验
压力MPa
壳体试验
压力MPa
最高工作
压力 MPa
工作温度
H44X-10 1.0 1.1 1.5 1.0 ≤80
H44X-16 1.6 1.76 2.4 1.6

主要零件材料

零件名称 阀体 阀盖 阀瓣
材料 铸铁 铸铁 钢材+强化尼龙布

主要外形尺寸

型号 DN L D D1 dn n
H44X-10 H44X-16 50 203 165 125 17.5 4
65 216 185 145 17.5 4
80 241 200 160 17.5 8
100 292 220 180 17.5 8
150 356 285 240 22 8
200 495 340 295 22 8
250 622 395 350 22 12
300 698 445 400 22 12
350 787 505 460 22 16
400 914 565 515 22 16
450 978 615 565 26 20
500 978 670 620 26 20
600 1295 780 725 30 20

H44X(SFCV)橡胶瓣法兰止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、H44X(SFCV)橡胶瓣法兰止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的H44X(SFCV)橡胶瓣法兰止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:H44X(SFCV)橡胶瓣法兰止回阀使用说明书
