HH47蝶式缓冲法兰止回阀

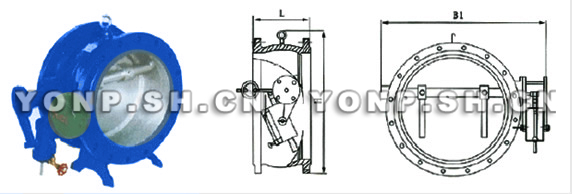

HH47蝶式缓冲法兰止回阀外形尺寸图
HH47蝶式缓冲法兰止回阀外形尺寸图

原理特点

蝶式缓冲法兰止回阀主要用于工业供水、污水处理厂的水泵出口处,防止管网中介质逆流,自动消除破坏性水锤,从而保证水泵和管路不受损坏。蝶式缓冲法兰止回阀主要同阀体、阀瓣、缓冲装置和微量调节阀组成。蝶式缓冲法兰止回阀具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点,H47X、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲法兰止回阀是工业用水和城市排污的最佳产品。

主要技术参数

  1. 公称压力:1.0~2.5MPa
  2. 公称通径:40~1400mm
  3. 介质:水、油品、海水、污水
  4. 适用温度:0~80℃(如需要,可达200℃)
  5. 法兰标准:GB/T 17241.6 GB/T9113
  6. 试验标准:GB/T 13927 AP1598

典型安装图

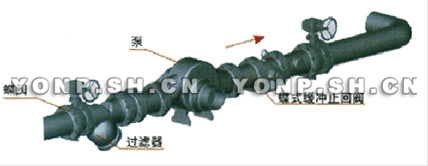

HH47蝶式缓冲法兰止回阀典型安装图
HH47蝶式缓冲法兰止回阀典型安装图

主要零件材料

零件名称 阀体 蝶板 密封圈 阀杆 填料
材料 灰铸铁、碳钢 灰铸铁、铸钢、球墨铸铁 丁腈耐油橡胶、氯丁橡胶 不锈钢 聚四氟乙烯

主要尺寸及重量

DN(㎜) 200 250 300 350 400 500 600 700 800 900 1000 1200 1400
L 230 250 270 290 310 350 390 430 470 510 550 630 710
H 550 630 690 780 860 980 1070 1220 1320 1430 1550 1800 1980
B1 540 600 650 710 770 900 1090 1200 1320 1420 1550 1780 2000

HH47蝶式缓冲法兰止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、HH47蝶式缓冲法兰止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的HH47蝶式缓冲法兰止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:HH47蝶式缓冲法兰止回阀使用说明书
