D341X/F/J/H/S蜗轮衬胶脱硫法兰蝶阀

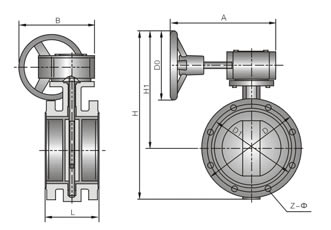

D341X/F/J/H/S-10/16C(Q/P)蜗轮衬胶脱硫法兰蝶阀外形尺寸图
D341X/F/J/H/S-10/16C(Q/P)蜗轮衬胶脱硫法兰蝶阀阀外形尺寸图

主要性能规范

适用温度 适用介质
天然胶≤85℃ 石膏浆液、石灰石浆液、 回收水、工艺水、废水
三元乙丙胶≤100℃

主要零件材料

名称 材料
阀体 灰铸铁、球墨铸铁、碳钢
蝶板 碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢 双相不锈钢板 1.4529、C276
阀座 天然橡胶、三元乙丙胶
阀杆 不锈钢、 2Cr13、304

主要外形尺寸和连接尺寸 (mm)

公称通径(DN) 公称压力(PN)MPa L D D1 Z-Ф H H1 A B D0 重量(kg)
50 1.0 108 165 125 4-18 310 227 193 125 150 8
65 112 185 145 4-18 333 240 193 125 150 11.5
80 114 200 160 8-18 423 323 193 125 150 12.5
100 127 220 180 8-18 440 330 193 125 150 23
125 140 250 210 8-18 455 330 193 125 150 41
150 140 285 240 8-22 510 368 193 125 150 47
200 152 340 295 8-22 614 444 283 165 220 61
250 165 395 350 12-22 680 483 283 165 220 74
300 178 445 400 12-22 776 554 334 175 280 103
350 190 505 460 16-22 840 588 334 175 280 120
400 216 565 515 16-26 858 596 425 21O 320 217
450 222 615 565 20-26 993 686 425 210 320 242
500 229 670 620 20-26 1056 721 425 21O 320 279
600 267 780 725 20-30 1161 771 425 210 320 396
700 0.6 229 860 810 24-26 1350 818 503 393 450 265
700 1.0 292 895 840 24-30 1350 818 503 393 450 424
800 0.6 241 975 920 24-30 1440 858 503 393 450 345
800 1.0 318 1015 950 24-33 1440 858 503 393 450 552
900 0.6 241 1075 1020 24-30 1616 978 630 555 500 425
900 1.0 330 1115 1050 28-33 1616 978 630 555 500 680
1000 0.6 300 1175 1120 28-30 1780 1058 630 555 500 565
1000 1.0 410 1230 1160 28-36 1780 1058 630 555 500 906
1100 0.6 350 1305 1240 28-33 1995 1200 630 555 500 740
1100 1.0 440 1340 1270 32-36 1995 1200 630 555 500 1184
1200 0.6 350 1405 1340 32-33 2045 1250 630 555 500 910
1200 1.0 470 1455 1380 32-36 2045 1250 630 555 500 1456
采用标准 设计制造: GBl2238结构长度:GB12221法兰:GB/T17241.6PN     1.0MPa       PN0.6MPa

D341X/F/J/H/S蜗轮衬胶脱硫法兰蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、D341X/F/J/H/S蜗轮衬胶脱硫法兰蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D341X/F/J/H/S蜗轮衬胶脱硫法兰蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:D341X/F/J/H/S蜗轮衬胶脱硫法兰蝶阀使用说明书
