TD41W通风蝶阀

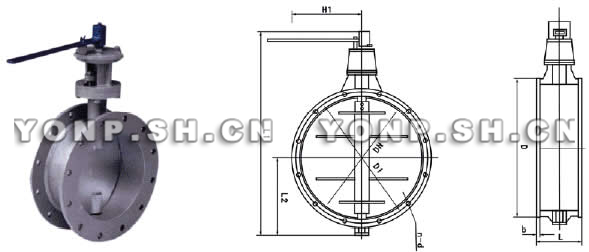

TD41W通风蝶阀外形尺寸图
TD41W通风法兰蝶阀外形尺寸图

产品概述

TD41W手柄操作通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。TD41W手柄操作通风蝶阀驱动力矩小,启闭灵活,操作方便。阀体上设置有密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热胀冷缩造成的卡死现象。上海永鹏实业生产的TD41W手柄操作通风蝶阀可配备多种驱动装置,如手动装置,涡轮传动装置,起动装置,电动装置。通风蝶阀广泛用于冶金、石化、电力、建材、矿山等工业管线,对介质气体起控制或调节作用。

主要零件材料

零件名称 阀体 蝶板 阀油
材料 炭钢 炭钢 炭钢、不锈钢

主要技术参数

公称压力 0.05MPa 介质温度 -30℃~350℃
强度试验 0.1MPa 适用介质 冷热风,烟气
介质流速 25m/s 泄漏率 3%

主要外形连接尺寸

DN D D1 L L1 n-Фd b H1
150 240 210 100 377 8-12 8 250
200 290 260 100 426 8-12 8 250
250 345 310 120 485 8-12 10 350
300 405 370 120 539 8-14 10 350
350 455 420 140 539 12-18 10 350
400 505 470 140 652 12-18 10 450
450 570 530 160 781 16-18 10 450
500 620 580 160 835 16-18 10 450
600 720 680 180 946 16-18 12 550
700 820 780 180 1044 16-18 12 550
800 920 880 200 1159 16-18 12 550

TD41W通风蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、TD41W通风蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的TD41W通风蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:TD41W通风蝶阀使用说明书
