D41/D341FS蜗轮衬氟法兰蝶阀

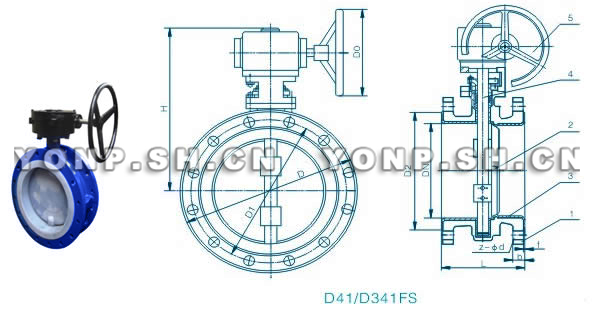

D41/D341FS蜗轮衬氟法兰蝶阀外形尺寸图
D41/D341FS蜗轮衬氟法兰蝶阀外形尺寸图

概述

蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和 良好调节特性的场合。衬氟蝶阀阀体采用分体式,阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制;从而达到产品结构紧凑、外形美观,工艺合理、性能可靠。保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离管道即可完成。
 蜗轮衬氟法兰蝶阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸 气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

技术规范

蜗轮衬氟法兰蝶阀技术规范

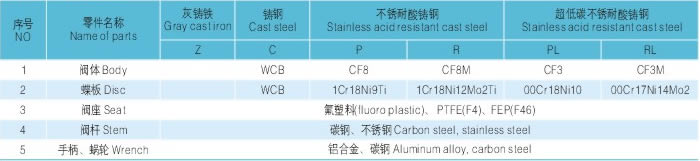

主要零部件材料

蜗轮衬氟法兰蝶阀主要零部件材料

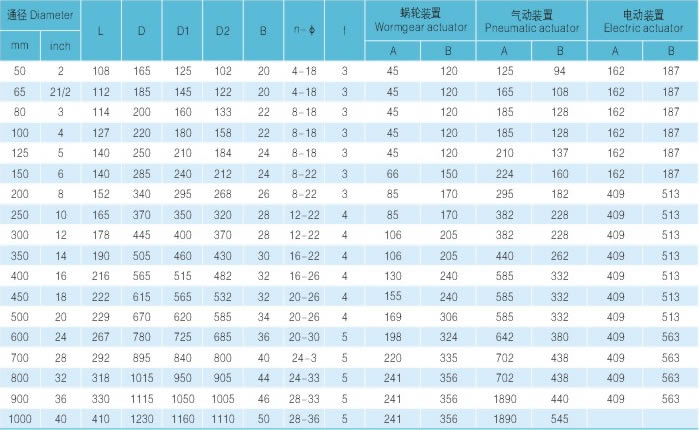

主要尺寸及重量

蜗轮衬氟法兰蝶阀主要尺寸及重量

D41/D341FS蜗轮衬氟法兰蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、D41/D341FS蜗轮衬氟法兰蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D41/D341FS蜗轮衬氟法兰蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:D41/D341FS蜗轮衬氟法兰蝶阀使用说明书
