您现在位于:首页 >> 针型阀 >> JX49W/H液位计阀

JX49W/H液位计阀

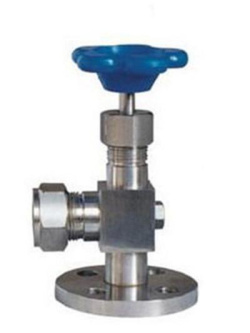

JX49W/H液位计阀图1
JX49W/H液位计阀图1
JX49W/H液位计阀图2
JX49W/H液位计阀图2
货号 :EN4-25
货号 :EN4-25

性能规范

JX49W/H法兰液位计阀设计制造:GB/T12224-1989,JB/T7747-1995,连接形式:法兰连接,结构特征:锥面密封;旋塞提升式,阀门检验和试验:APISID598-1996

试验标准(单位Unit:MPa)


试验项目TESTITEM
压力值PRESSURE VALVE
公称压力 Nominal Pressure 16
壳体试验 Shell Test 24
密封试验 Test 17.6
气压试验 Air Pressure Test 9.6
适用温度 Suitable Temperatue ≤180℃
适用介质 Suitable Medium 水、蒸汽、Water,Steam

外型与连接尺寸


序号 NO
Do D2 D3 H H1
1 Φ19 Φ96 Φ60 97.5 47
2 Φ19 Φ104 Φ60 97.5 49
3 Φ19 Φ112 Φ60 97.5 47

JX49W/H液位计阀用户订购提示:

1)、请提供您需订购的针型阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、JX49W/H液位计阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供针型阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的JX49W/H液位计阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:JX49W/H液位计阀使用说明书
