JG-1/2F美标多口计量阀

JG-1/2F美标多口计量阀
JG-1/2F美标多口计量阀
货号 :EN4-23
货号 :EN4-23

性能规范

JG-1/2F美标多口计量阀设计制造:ANSI B16.34-1996,连接形式:NPT(M,F) 内外螺纹连接,结构特征:锥面密封,阀门检验和试验:APISID598-1996,材料:碳钢:ASTM A105-1991不锈钢:ANSI B276-1992

试验标准(单位Unit:MPa)


试验项目TESTITEM
压力值PRESSURE VALVE
公称压力 Nominal Pressure 6000PSI
壳体试验 Shell Test 6000PSI
密封试验 Test 6000PSI
气压试验 Air Pressure Test 24
适用温度 Suitable Temperatue ≤250℃
适用介质 Suitable Medium 水、蒸汽、油品等Water,Steam,Oilgoods

型号与零部件材质


型号
TYPE
阀体
BODY
接头
TIE-IN
阀杆
VALVE HANDLE
螺帽
SCREW CAP
填料
PACKING
SS-5PDF8-M8 20# 20# 2Cr13 20# 柔性石墨、四氟
Leslble graphite
SS-5PDF8-M8 304SS 304SS 304SS 304SS 柔性石墨、四氟
Leslble graphite
SS-5PDF8-M8 316SS 316SS 316SS 316SS 柔性石墨、四氟
Leslble graphite

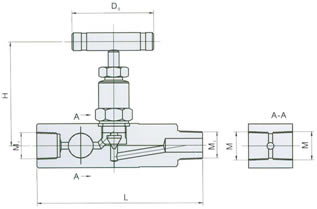

外型与连接尺寸


规格
SPECIF ICATION
Do L H M M1
DN6 60 120 82 R1/2 NPT1/2

JG-1/2F美标多口计量阀用户订购提示:

1)、请提供您需订购的针型阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、JG-1/2F美标多口计量阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供针型阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的JG-1/2F美标多口计量阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:JG-1/2F美标多口计量阀使用说明书
