J19H压力表针型阀

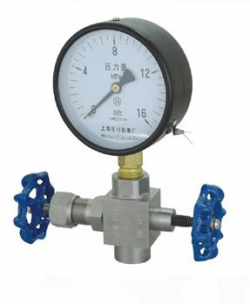

J19H-1.6/32P型压力表针型阀
J19H-1.6/32P型压力表针型阀
J19H-1.6/32P型压力表针型阀外形尺寸图
J19H-1.6/32P型压力表针型阀外形尺寸图

主要零件材料


零件名称
Part name
阀体
BODY
阀杆
Stem
阀底座
Base
填料
PACKING
填料阀盖
Packing bonnet
手轮
Hand wheel
J19H-320-DN6 碳钢
Carbon steel
铬不锈钢
Cr,Stainless steel
聚四氟乙烯、
柔性石墨
PTEF,Soft graphite
碳钢
Carbon steel
优质碳钢
High grade
carbon steel
J19W-320P-DN15 铬镍不锈钢
Cr,Ni Stainless steel
铬不锈钢
Cr,Stainless steel
铬镍不锈钢
Cr,Ni Stainless steel
不锈钢
Stainless steel

主要性能规范


型号
Type
公称压力(MPa)
Nominal Pressure
试验压力PS(MPa)Test pressure 工作压力(MPa)
Working Pressure
工作温度(℃)
Working Temperature
适用介质
Suitable
壳体
(MPa)
Shell
密封
(液)
Seal
密封
(气)
Seal
J19H-320 32.0 48.0 35.2 0.6 32.0 P≤540℃ 液化石油气水、酸、
蒸汽、油品等
Petroleum gas Water,
Asic,Steam,
Oil etc.
J19W-320P 32.0 48.0 35.2 0.6 32.0 C≤425℃

主要外型及连接尺寸


型号
Type
公称直径DN (mm)
Nominal diameter
尺寸 Dimensions 重量(Kg)
Weight
L1 Do D2 D1 H H1 M1 RC
J19H-320 6 100 65 14 5 100 110 M20×1.5左 - 1.2
J19W-320P 15 85 65 - - 100 110 M20×1.5 G1/2〞 1.0

J19H压力表针型阀用户订购提示:

1)、请提供您需订购的针型阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、J19H压力表针型阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供针型阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的J19H压力表针型阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:J19H压力表针型阀使用说明书
