DRVZ升降式静音止回阀

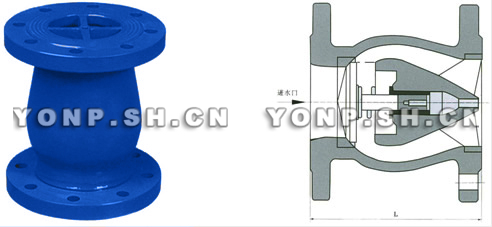

DRVZ升降式静音止回阀外形尺寸图
DRVZ升降式静音止回阀外形尺寸图

点用途

DRVZ升降式静音止回阀主要是由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成。DRVZ升降式静音止回阀的内部流道采用流线型设计,压力损失极小,阀瓣启闭行程非常短,停泵时可以快速关闭,防止巨大的水锤声,并具有静音关闭的特点。DRVZ静音式止回阀主要用于给排水、消防、暖通系统,可安装于水泵出口处,以防止倒流及水锤对水泵的损害,有效的保护了水泵的正常的运行。

主要技术参数

型 号 DRVZ-10 DRVZ-16 DRVZ-25Q
公称压力PN(MPa) 1.0 1.6 2.5
公称通径DN(mm) 50~350
最高工作压力 (MPa) 1.0 1.6 2.5
密封试验压力 (MPa) 1.0 1.6 2.5
壳体试验压力 (MPa) 1.5 2.4 3.75
主要零件材料 阀体、导流体 灰铸铁球墨铸铁
阀座、轴承、阀瓣、轴 铝青铜或铭不锈钢
弹簧 不锈钢

主要外形尺寸

公称通径DN(mm) L
50 120
65 150
80 180
100 229
125 254
150 268
200 292
250 330

DRVZ升降式静音止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、DRVZ升降式静音止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的DRVZ升降式静音止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:DRVZ升降式静音止回阀使用说明书
