H41X升降式消声止回阀

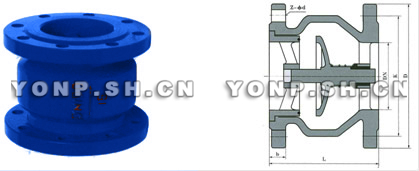

H41X型节能消声止回阀外形尺寸图
H41X型节能消声止回阀外形尺寸图

特点用途

H41X型节能消声止回阀一般适用于给排水管道,阀瓣采用进口两端中心轴导向,启闭灵活,可水平安装或垂直安装。H41X型节能消声止回阀的阀瓣设计采用弹簧加载,其快速关闭能有效的消除水锤,密封性能好,关闭无噪声。H41X型节能消声止回阀具有体积小、重量轻、流体阻力小,耐疲劳、寿命长等优点。

主要性能规范

型 号 公称压力MPa 壳体试验 压力MPa 密封试验 压力MPa 适用介质 工作温度 ℃
H41X-10 1.0 1.5 1.1 水及弱腐蚀性流体 ≤80
H41X-16 1.6 2.4 1.76 水及弱腐蚀性流体 ≤80

主要零件材料

型 号 阀 体 密 封 圈 弹 簧
H41X-10 铸铁或不锈钢 丁腈橡胶(NBR) 不锈钢丝lCr18Ni9Ti
H41X-16 铸钢或不锈钢 丁腈橡胶(NBR) 不锈钢丝lCr18Ni9Ti

主要连接和外形尺寸

公称压力
PN
(mm)
公称通径
DN
(mm)
尺寸(mm) 公称压力
PN
(mm)
公称通径
DN
(mm)
尺寸(mm)
L D K b z-фd L D K b z-фd
1.0 40 112 145 110 18 4-18 1.6 40 112 145 110 18 4-18
50 120 160 125 20 4-18 50 120 160 125 20 4-18
65 130 180 145 20 4-18 65 130 180 145 20 4-18
80 150 195 160 22 8-18 80 150 195 160 22 8-18
100 165 215 180 24 8-18 100 165 215 180 24 8-18
125 190 245 210 26 8-18 125 190 245 210 26 8-18
150 210 280 240 26 8-22 150 210 280 240 26 8-22
200 255 335 295 28 8-22 200 255 335 295 30 12-22
250 310 390 350 28 12-22 250 310 405 355 32 12-26
300 320 440 400 28 12-22 300 320 460 410 32 12-26
350 380 500 460 30 16-22 350 380 520 470 36 16-26
400 405 565 515 32 16-26 400 405 580 525 38 16-30
450 430 615 565 32 20-26 450 430 640 585 40 20-30
500 450 670 620 34 20-26 500 450 715 650 42 20-33
600 510 780 725 36 20-30 600 510 840 770 48 20-36

H41X 消声止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、H41X 消声止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的H41X升降式消声止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:H41X升降式消声止回阀阀使用说明书
