H61H/Y美标锻钢升降式止回阀

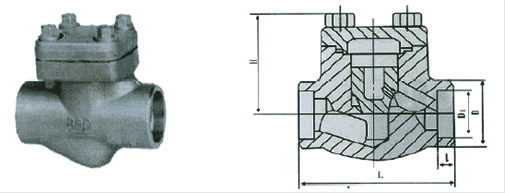

H61H/Y美标锻钢升降式止回阀外形尺寸图
H61H/Y美标锻钢升降式止回阀外形尺寸图

主要性能规范


型号
压力级 试验压力(MPa) 工作温度(℃) 适用介质
壳体 密封(水) 密封(气)
H61H-800Lb、H61Y-800Lb 800Lb 21.0 14.0 0.6 ≤450 水、蒸汽、油品
H61H-800Lb、H61Y-800Lb1 ≤550 水、蒸汽、油品
H61H-800LbP、H61Y-800LbP ≤200 弱腐蚀性介质
H61H-800LbR、H61Y-800LbR ≤200 腐蚀性介质

主要零件材料


零件名称
阀体 阀盖 阀瓣 螺栓
材料 C 25Mn 25Mn 3Cr13 35Mo
I 15CrMo 15CrMo 3Cr13 35Mo
P 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 35Mo
R 0Cr17Ni12Mo2Ti 0Cr17Ni12Mo2Ti 0Cr17Ni12Mo2Ti 1Cr17Ni2

主要外形尺寸及重量


公 称 通 径 DN
尺 寸 (mm) 重 量
(㎏)
mm in L l D D1 H
15 1/2 80 10 34 21.8 47.5 1.25
20 3/4 90 13 40 27.1 52.5 1.6
25 1 100 13 50 33.8 62.5 2.4
32 1 1/4 120 13 58 42.6 78 3.75
40 1 1/4 140 13 66 48.7 92 5.5
50 2

H61H/Y美标锻钢升降式止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、H61H/Y美标锻钢升降式止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的H61H/Y美标锻钢升降式止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:H61H/Y美标锻钢升降式止回阀使用说明书
