SP系列不锈钢多级深井潜水电泵

SP系列不锈钢多级深井潜水电泵,简称:SP潜水泵。适用于清洁水、软化水的循环和增压
采用304不锈钢精制而成,在输送含有小量氯化物的冷水时,耐腐蚀性较好。也适用于微碱水、脱矿物质水的输送。316不锈钢和氟橡胶制造的泵适用于腐蚀较强的液体
高效率:采用高效率的水力模型设计叶轮,可节省运转成本
安装面积小:泵与电机为直立式组合,机体所占空间小
低安装成本:不锈钢材质意味着水泵重量轻,搬运方便。同时还意味着装配成本低,节省安装和维护时间
止回阀装置:独特的止回阀设计,防止停机时瞬间产生的水锤现象损害电机
产品组合多元化:可依照用户实际需求的流量与扬程提供合理的产品组合,满足用户多元化的需求
对环境不产生污染:产品的部件均采用不锈钢材质,不论运行或损坏都不会对环境造成污染
入口滤网:入口滤网可以防止超过规定数量的颗粒和大颗粒进入泵体
具备滤沙通道的轴承:所有的轴承均采用水润滑、长方形状轴承通道使得存在的沙粒可以同抽送的液体同时排出

SP系列不锈钢多级深井潜水电泵
SP系列不锈钢多级深井潜水电泵

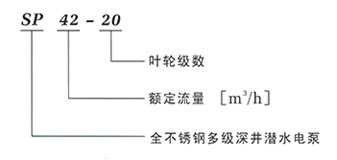

SP潜水泵型号举例说明

SP潜水泵型号说明
SP潜水泵型号说明

SP潜水泵应用条件

泵送液体:含沙量低于200克/立方米的非固体介质
液体温度:最高90℃
液体PH值:2~10
水下最大安装深度:水下70米
电源:电压220/380V、频率50Hz/60Hz

SP潜水泵应用场合

深井提水
农业、园林灌溉
喷泉与景观
高楼生活供水
别墅、度假村、高尔夫球场供水
养殖场、畜牧场给排水
矿山、工业供排水
地热温泉

SP潜水泵型号及数据

型号 数据 SP1 SP3 SP5 SP8 SP12 SP17 SP30 SP42 SP60
额定流量m3/h 1 3 5 8 12 17 30 42 60
额定流量l/s 0.28 0.83 1.39 2.22 3.33 4.72 8.33 11.7 16.7
流量范围m3/h 0.2~2 0.8~4 1~6.5 2~11 3~18 4~22 5~38 5~60 10~75
流量范围l/s 0.06~0.56 0.22~1.1 0.28~1.8 0.56~3.1 0.83~5 1.11~6.1 1.39~10.6 1.39~16.7 2.8~20.8
最大压力bar 28 25 24 27 16 28 28 28 29
电机功率kw 0.37~2.2 0.37~3 0.37~4 0.75~7.5 1.5~7.5 0.55~15 1.1~22 1.1~37 2.2~37
最高效率% 40 56 59 60 60 73 74 75 79
管螺纹联接 Rp11/4 Rp11/4 Rp11/2 Rp2 Rp2 Rp21/2 Rp3 Rp3 Rp4

SP潜水泵零部件及材质

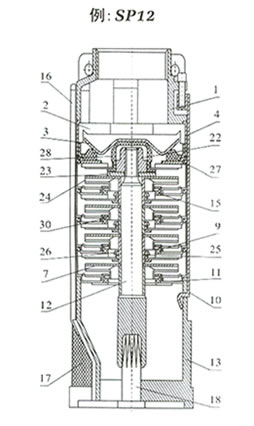

SP12潜水泵结构图
SP12潜水泵结构图

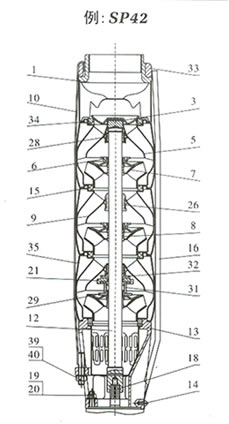

SP42潜水泵结构图
SP42潜水泵结构图
潜水泵结构图
潜水泵结构图
序号 零部件名称 材质 AISI
1 出水体 不锈钢/SS304 AISI304
2 挡圈 不锈钢/SS304 AISI304
3 阀盖 不锈钢/SS304 AISI304
4 阀体 不锈钢/SS304 AISI304
5 出水导叶 不锈钢/SS304 AISI304
6 叶轮螺母 不锈钢/SS304 AISI304
7 叶轮 不锈钢/SS304 AISI304
8 叶轮轴套 不锈钢/SS304 AISI304
9 导叶 不锈钢/SS304 AISI304
10 拉紧件 不锈钢/SS304 AISI304
11 导流器 不锈钢/SS304 AISI304
12 泵轴 不锈钢/SS304 AISI304
  泵轴 不锈钢/SS431 AISI431
13 支架 不锈钢/SS304 AISI304
14 螺钉 不锈钢/SS304 AISI304
15 口环 PVC??? NBR
16 电缆套 不锈钢/SS304 AISI304
17 滤网 不锈钢/SS304 AISI304
18 电机
19 螺母/螺栓 不锈钢/SS304 AISI304
20 垫圈 不锈钢/SS304 AISI304
21 进水隔套 石墨
22 螺母 不锈钢/SS304 AISI304
23 垫圈 不锈钢/SS304 AISI304
24 出水叶轮 不锈钢/SS304 AISI304
25 叶轮隔套 不锈钢/SS304 AISI304
26 轴圈 不锈钢/SS304
27 阀底 NBR+不锈钢/SS304
28 支撑 NBR
29 进水螺母 不锈钢/SS304 AISI304
30 浮动环 NBR
31 联接套 不锈钢/SS304 AISI304
32 摩擦片 不锈钢/SS304 AISI304
33 出水口外圈 不锈钢/SS304 AISI304
34 出水口环 不锈钢/SS304 AISI304
35 进水导叶 不锈钢/SS304 AISI304
39 垫圈 不锈钢/SS304 AISI304
40 螺母 不锈钢/SS304 AISI304

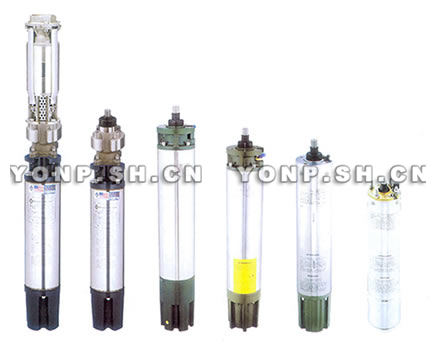

4"6"8"潜水电机引进美国及欧洲的新技术,采用独特的设计与技术措施,并由先进的生产工艺与设备制造。全部按照美国MEMA标准花键头链接。 实践证明,潜水电机具有高可靠性、高效率,使用寿命长、成本低等优点。

SP1不锈钢多级深井潜水电泵

性能曲线

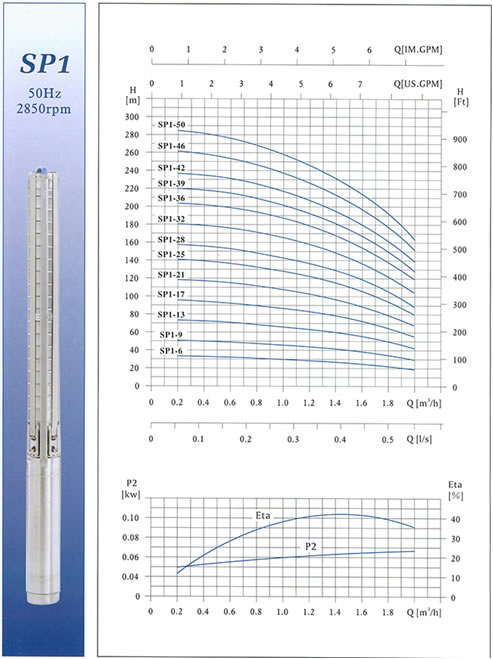

SP1不锈钢多级深井潜水电泵性能曲线图
SP1不锈钢多级深井潜水电泵性能曲线图

性能参数



配用功率 流量Q
m3/h 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0
kw HP L/min 3.33 6.67 10 13.3 16.7 20 23.4 26.7 30 33.3
扬程 H (m)
SP1-6 0.37 0.5   33.5 33 32 31 30 29 27 25 22 19
SP1-9 0.37 0.5 51 50 49 48 46 44 41 38 34 29
SP1-13 0.55 0.75 73 72 71 69 67 64 60 55 49 42
SP1-17 0.75 0.10 96 95 92 90 87 84 78 71 64 55
SP1-21 1.1 1.5 119 118 115 112 108 103 97 89 80 69
SP1-25 1.1 1.5 141 140 137 134 129 123 116 106 95 82
SP1-28 1.5 2.2 158 157 153 150 145 138 130 119 107 92
SP1-32 1.5 2.2 180 179 175 171 165 158 148 136 122 105
SP1-36 1.5 2.2 203 202 197 192 186 178 167 153 137 118
SP1-39 2.2 3.0 221 219 214 209 202 193 181 166 149 128
SP1-42 2.2 3.0 238 236 230 225 217 208 195 179 160 137
SP1-46 2.2 3.0 260 258 252 246 238 227 213 196 176 151
SP1-50 2.2 3.0 284 282 276 269 260 248 233 214 192 165

尺寸和重量

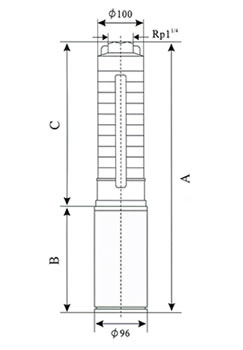

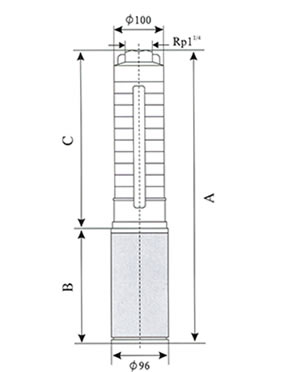

SP1不锈钢多级深井潜水电泵外形尺寸图
SP1不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸(mm) 重量
A B C
SP1-6 667 370 297 12
SP1-9 730 370 360 13
SP1-13 824 380 444 15
SP1-17 928 400 528 17
SP1-21 1052 440 612 19
SP1-25 1136 440 696 20
SP1-28 1229 470 759 23
SP1-32 1313 470 843 24
SP1-36 1397 470 927 25
SP1-39 1500 510 990 29
SP1-42 1563 510 1053 30
SP1-46 1647 510 1137 31
SP1-50 1731 510 1221 32

SP3不锈钢多级深井潜水电泵

性能曲线

SP3不锈钢多级深井潜水电泵性能曲线图
SP3不锈钢多级深井潜水电泵性能曲线图

性能参数



配用功率 流量Q
m3/h 0.8 1.2 1.6 2.0 2.4 2.8 3.0 3.2 3.6 4.0
kw HP L/min 13.3 20 26.7 33.3 40 46.8 50 53.5 60 66.7
扬程 H (m)
SP3-6 0.37 0.55   36 34 32 30 28 26 24 23 18 13
SP3-9 0.55 0.75 53 51 48 45 42 38 36 33 27 20
SP3-12 0.75 1.0 70 68 64 61 57 52 49 44 37 27
SP3-15 1.1 1.5 87 85 81 77 72 65 61 56 47 34
SP3-18 1.1 1.5 105 103 97 92 87 78 74 68 57 42
SP3-22 1.5 2.2 130 126 120 113 106 96 91 84 70 53
SP3-27 2.2 3.0 159 154 146 138 130 118 111 104 87 66
SP3-32 2.2 3.0 189 183 173 163 154 140 131 122 102 79
SP3-38 3.0 4.0 224 217 205 194 183 168 157 146 122 94
SP3-43 3.0 4.0 254 246 233 220 207 190 178 166 139 107

尺寸和重量

SP3不锈钢多级深井潜水电泵外形尺寸图
SP3不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸(mm) 重量
A B C
SP3-6 667 370 297 12
SP3-9 740 380 360 13
SP3-12 823 400 423 16
SP3-15 926 440 486 18
SP3-18 999 440 549 19
SP3-22 1103 470 633 22
SP3-27 1248 510 738 27
SP3-32 1353 510 843 28
SP3-38 1589 620 969 31
SP3-43 1694 620 1074 32

SP5不锈钢多级深井潜水电泵

性能曲线

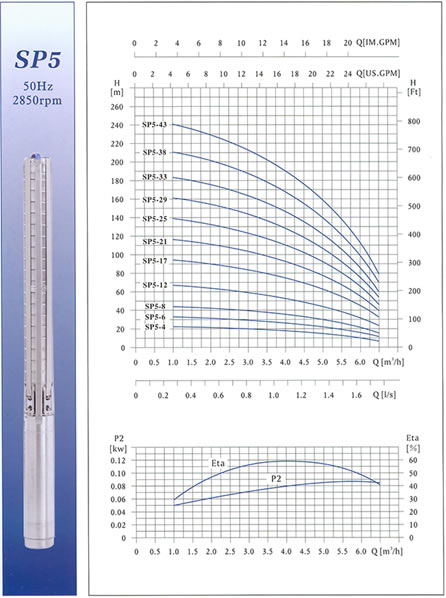

SP5不锈钢多级深井潜水电泵性能曲线图
SP5不锈钢多级深井潜水电泵性能曲线图

性能参数



配用功率 流量Q
m3/h 1.0 2.0 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5
kw HP L/min 16.7 33.3 50 58.3 66.7 75 83.3 91.5 100 108.5
扬程 H (m)
SP5-4 0.37 0.5   21 20.5 20 19 18 17 15 13 10 8
SP5-6 0.55 0.75 32 31 30 28 27 25 22 19 15 11
SP5-8 0.75 0.10 43 42 40 38 36 33 30 25 20 15
SP5-12 1.1 1.5 66 63 59 57 54 50 45 38 30 23
SP5-17 1.5 2.2 95 91 84 80 76 71 64 54 43 32
SP5-21 2.2 3.0 117 112 104 99 94 87 79 67 53 39
SP5-25 2.2 3.0 139 134 124 118 112 104 94 80 64 47
SP5-29 3.0 4.0 161 155 144 137 130 120 108 92 74 55
SP5-33 3.0 4.0 183 177 163 156 148 137 123 105 84 62
SP5-38 4.0 5.5 211 203 188 178 170 158 142 121 97 71
SP5-43 4.0 5.5 239 230 213 203 193 179 161 137 109 81

尺寸和重量

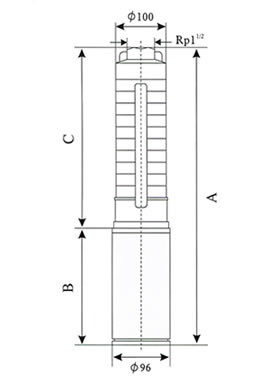

SP5不锈钢多级深井潜水电泵外形尺寸图
SP5不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸(mm) 重量
A B C
SP5-4 625 370 255 12
SP5-6 677 380 297 13
SP5-8 739 400 339 15
SP5-12 863 440 423 17
SP5-17 998 470 528 21
SP5-21 1122 510 612 26
SP5-25 1206 510 696 27
SP5-29 1400 620 780 29
SP5-33 1484 620 864 30
SP5-38 1719 750 969 33
SP5-43 1824 750 1074 35

SP8不锈钢多级深井潜水电泵

性能曲线

SP8不锈钢多级深井潜水电泵性能曲线图
SP8不锈钢多级深井潜水电泵性能曲线图

性能参数



配用功率 流量Q
m3/h 2 3 4 5 6 7 8 9 10 11
kw HP L/min 33.3 50 66.7 83.3 100 116.7 133.3 150 167 183
扬程 H (m)
SP8-5 0.75 1.0   27 26 24 23 22 21 19 17 14 10
SP8-7 1.1 1.5 38 36 34 33 31 29 27 24 20 14
SP8-10 1.5 2.0 54 52 50 47 45 42 39 35 29 21
SP8-12 2.2 3.0 65 62 60 57 54 51 47 42 35 26
SP8-15 2.2 3.0 81 77 74 71 68 64 59 53 44 33
SP8-18 3.0 4.0 95 93 89 86 81 77 71 63 53 40
SP8-21 4.0 5.5 112 108 104 100 95 90 83 74 62 47
SP8-25 4.0 5.5 135 129 124 119 113 108 99 89 74 56
SP8-30 5.5 7.5 162 155 149 143 136 130 119 106 88 67
SP8-37 5.5 7.5 201 191 184 176 167 159 147 131 109 82
SP8-44 7.5 10 242 227 218 209 199 190 174 156 129 98
SP8-50 7.5 10 272 258 248 238 226 216 198 177 149 111

尺寸和重量

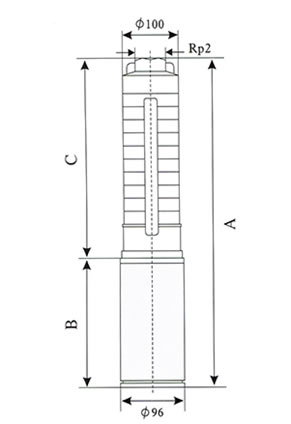

SP8不锈钢多级深井潜水电泵外形尺寸图
SP8不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸(mm) 重量
A B C
SP8-5 853 400 453 16
SP8-7 977 440 537 19
SP8-10 1133 470 663 22
SP8-12 1257 510 747 27
SP8-15 1383 510 873 29
SP8-18 1619 620 999 32
SP8-21 1875 750 1125 35
SP8-25 2043 750 1293 37
SP8-30 2343 840 1503 43
SP8-37 2637 840 1797 46
SP8-44 3011 920 2091 55
SP8-50 3263 920 2343 58

SP12不锈钢多级深井潜水电泵

性能曲线

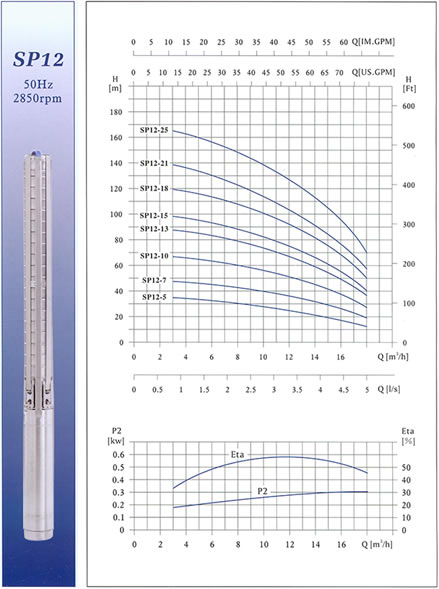

SP12不锈钢多级深井潜水电泵性能曲线图
SP12不锈钢多级深井潜水电泵性能曲线图

性能参数



配用功率 流量Q
m3/h 3 4 6 8 10 12 14 16 18
kw HP L/min 50 66.7 100 133.3 167 200 233.8 267 300
扬程 H (m)
SP12-5 1.5 2.2   34 33 31 29 27 25 22 18 13
SP12-7 2.2 3.0 48 46 43 40 38 35 31 25 19
SP12-10 3.0 4.0 67 65 62 58 55 50 45 36 27
SP12-13 4.0 5.5 88 86 81 76 71 66 59 48 36
SP12-15 5.5 7.5 99 97 93 88 82 76 68 55 41
SP12-18 5.5 7.5 120 118 112 105 99 91 81 66 50
SP12-21 7.5 10 138 136 130 123 115 106 95 77 58
SP12-25 7.5 10 166 163 155 146 137 126 113 92 69

尺寸和重量

SP12不锈钢多级深井潜水电泵外形尺寸图
SP12不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸(mm) 重量
A B C
SP12-5 1005 470 535 21
SP12-7 1175 510 665 26
SP12-10 1480 620 860 30
SP12-13 1805 750 1055 34
SP12-15 2025 840 1185 38
SP12-18 2220 840 1380 40
SP12-21 2495 920 1575 47
SP12-25 2755 920 1835 50

SP17不锈钢多级深井潜水电泵

性能曲线

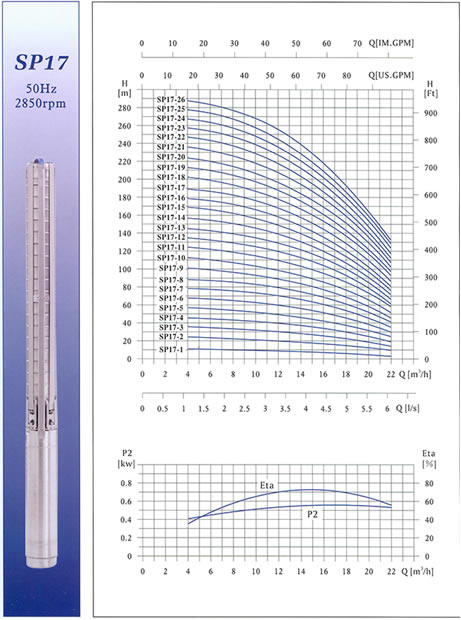

SP17不锈钢多级深井潜水电泵性能曲线图
SP17不锈钢多级深井潜水电泵性能曲线图

性能参数



配用功率 流量Q
m3/h 4 6 8 10 12 14 17 20 22
kw HP L/min 66.7 100 133.3 167 200 234 284 333 367
扬程 H (m)
SP17-1 0.55 0.75   10.5 10 9.5 9 8.5 8 6.5 5 4
SP17-2 1.1 1.5 20.5 20 19.5 19 18 16 13.5 10.5 8
SP17-3 2.2 3.0 31 30 29.5 28.5 27 24.5 20.5 16 13
SP17-4 2.2 3.0 41 40 39.5 38 36.5 33.5 28 22 18
SP17-5 3.0 4.0 52 51 50 48 45 42 35 28 23
SP17-6 4.0 5.5 62 61 60 58 55 51 42 34 27
SP17-7 4.0 5.5 73 71 70 67 64 59 49 40 31
SP17-8 5.5 7.5 83 81 80 77 73 67 57 45 36
SP17-9 5.5 7.5 93 91 90 87 82 76 64 52 40
SP17-10 5.5 7.5 103 101 100 97 91 85 72 58 45
SP17-11 7.5 10 113 111 109 106 100 94 79 64 50
SP17-12 7.5 10 123 121 119 115 109 102 87 70 55
SP17-13 7.5 10 133 131 129 125 118 111 95 75 60
SP17-14 9.2 12.5 143 141 139 134 128 119 102 81 65
SP17-15 9.2 12.5 153 151 148 144 137 128 109 87 70
SP17-16 9.2 12.5 163 161 158 154 146 136 116 92 75
SP17-17 9.2 12.5 173 171 167 163 155 145 123 98 79
SP17-18 11 15 184 181 177 173 164 154 130 104 84
SP17-19 11 15 194 191 187 182 174 162 138 110 89
SP17-20 11 15 204 201 197 192 184 171 145 116 94
SP17-21 13 17.5 214 211 207 202 193 180 152 121 99
SP17-22 13 17.5 224 221 217 211 202 188 160 127 104
SP17-23 13 17.5 235 231 227 221 211 198 167 133 109
SP17-24 13 20 245 241 236 230 220 205 174 139 113
SP17-25 15 20 255 251 246 240 229 213 181 145 118
SP17-26 15 20 265 261 256 250 238 222 189 150 122

尺寸和重量

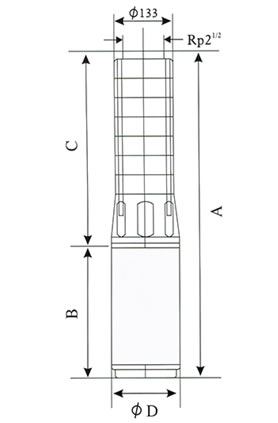

SP17不锈钢多级深井潜水电泵外形尺寸图
SP17不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸(mm) 重量
A B C ΦD
SP17-1 708 380 328 96 17
SP17-2 828 440 388 96 21
SP17-3 959 510 449 96 28
SP17-4 1019 510 509 96 29
SP17-5 1190 620 570 96 32
SP17-6 1380 750 630 96/143 35/41
SP17-7 1441 750 691 96/143 36/42
SP17-8 1591 840 751 96/143 41/49
SP17-9 1652 840 812 96/143 42/50
SP17-10 1712 840 872 96/143 43/51
SP17-11 1853 920 933 96/143 49/60
SP17-12 1913 920 993 96/143 50/61
SP17-13 1974 920 1054 96/143 51/62
SP17-14 2000 870 1130 143 75
SP17-15 2061 870 1191 143 76
SP17-16 2121 870 1251 143 77
SP17-17 2182 870 1312 143 78
SP17-18 2292 920 1372 143 85
SP17-19 2353 920 1433 143 86
SP17-20 2413 920 1492 143 87
SP17-21 2534 980 1554 143 95
SP17-22 2594 980 1614 143 96
SP17-23 2655 980 1675 143 98
SP17-24 2715 980 1735 143 99
SP17-25 2826 1030 1796 143 106
SP17-26 2886 1030 1856 143 107

SP30不锈钢多级深井潜水电泵

性能曲线

SP30不锈钢多级深井潜水电泵性能曲线图
SP30不锈钢多级深井潜水电泵性能曲线图

性能参数



配用功率 流量Q
m3/h 5 8 12 16 20 24 28 30 32 36 38
kw HP L/min 83.3 133.3 200 267 333 400 468 500 535 600 635
扬程 H (m)
SP30-1 1.1 1.5   11.5 11 10.5 10 9.5 9 8 7.5 7 5.5 4.5
SP30-2 2.2 3.0 22.5 22 21 20 19 17.5 16 15 14 10.5 9
SP30-3 3.0 4.0 33.5 33 32 30 28 26 24 22 20 16 14
SP30-4 4.0 5.5 44.5 44 42 40 37 35 32 29 27 21 18
SP30-5 5.5 7.5 55.5 55 53 50 47 44 40 37 34 27 23
SP30-6 5. 7.5 67 66 63 60 56 52 48 44 41 32 27
SP30-7 57.5 10 77 76 74 70 65 61 55 52 48 37 32
SP30-8 7.5 10 89 87 84 80 75 70 63 59 54 43 36
SP30-9 9.2 15 101 98 95 90 84 78 71 66 61 48 41
SP30-10 9.2 15 112 109 105 100 93 87 79 74 68 53 45
SP30-11 9.2 15 123 120 116 110 103 96 87 81 75 59 50
SP30-12 11 15 134 131 126 120 112 105 95 88 82 64 54
SP30-13 11 15 145 142 137 129 121 113 103 96 88 69 59
SP30-14 13 20 157 153 148 139 130 122 111 103 95 74 63
SP30-15 13 20 168 164 158 149 140 131 119 110 102 80 68
SP30-16 15 20 180 175 168 159 149 140 127 118 109 85 72
SP30-17 15 20 190 186 179 169 158 148 135 125 116 90 77
SP30-18 18.5 25 201 197 189 179 168 157 143 132 122 96 81
SP30-19 18.5 25 212 207 200 189 177 166 150 140 129 101 86
SP30-20 18.5 25 223 218 210 199 186 174 158 147 136 106 90
SP30-21 18.5 25 235 229 221 209 196 183 166 155 143 112 95
SP30-22 22 30 246 240 231 219 205 192 174 162 150 117 99
SP30-23 22 30 258 251 242 229 214 201 182 169 156 122 104
SP30-24 22 30 269 262 252 239 224 209 190 177 163 128 108
SP30-25 22 30 281 273 263 249 233 218 198 184 170 133 113

尺寸和重量

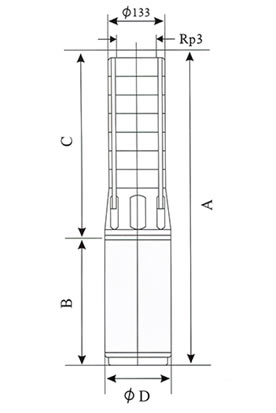

SP30不锈钢多级深井潜水电泵外形尺寸图
SP30不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸(mm) 重量
A B C ΦD
SP30-1 802 440 362 96 20
SP30-2 968 510 458 96 28
SP30-3 1174 620 554 96 31
SP30-4 1400 750 650 96/143 35/41
SP30-5 1586 840 746 96/143 40/48
SP30-6 1682 840 842 96/143 42/50
SP30-7 1858 920 938 96/143 49/60
SP30-8 1954 920 1034 96/143 51/61
SP30-9 2016 870 1146 143 75
SP30-10 2112 870 1242 143 77
SP30-11 2208 870 1338 143 79
SP30-12 2354 920 1434 143 85
SP30-13 2450 920 1530 143 87
SP30-14 2606 980 1626 143 96
SP30-15 2702 980 1722 143 98
SP30-16 2848 1030 1818 143 106
SP30-17 2944 1030 1914 143 108
SP30-18 3100 1090 2010 143 117
SP30-19 3196 1090 2106 143 119
SP30-20 3292 1090 2202 143 120
SP30-21 3388 1090 2298 143 122
SP30-22 3554 1160 2394 143 138
SP30-23 3650 1160 2490 143 140
SP30-24 3746 1160 2586 143 142
SP30-25 3842 1160 2682 143 144

SP42不锈钢多级深井潜水电泵

性能曲线

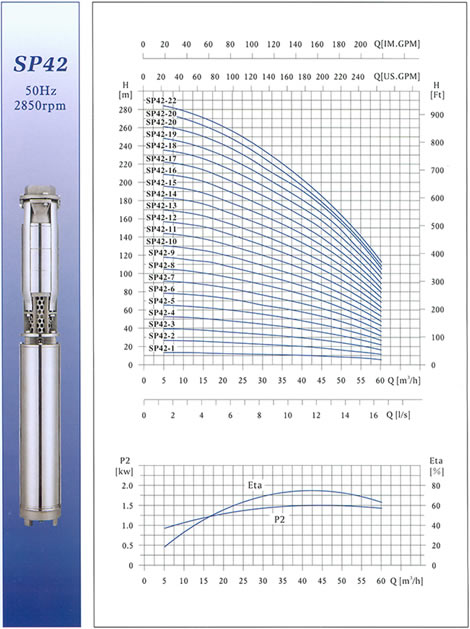

SP42不锈钢多级深井潜水电泵性能曲线图
SP42不锈钢多级深井潜水电泵性能曲线图

性能参数



配用功率 流量Q
m3/h 5 10 20 30 40 42 50 60
kw HP L/min 83.3 167 333 500 667 700 883 1000
扬程 H (m)
SP42-1 2.2 3   13 12.5 12 10.5 9 8.5 7 4
SP42-2 3.0 4.0 26 25.5 34 21.5 18.5 17 14.5 8.5
SP42-3 5.5 7.5 40 38.5 36 32.5 28 26.5 22 13
SP42-4 7.5 10 53 52 49 43 37 36 29 18
SP42-5 7.5 10 66 65 61 54 47 45 38 23
SP42-6 9.2 12.5 79 78 74 66 57 54 45 28
SP42-7 11 15 92 91 86 77 66 63 52 32
SP42-8 13 17.5 105 104 98 87 75 72 58 36
SP42-9 15 20 118 117 110 97 84 80 65 40
SP42-10 15 20 132 130 122 108 93 89 72 45
SP42-11 18.5 25 144 142 134 119 103 98 79 49
SP42-12 18.5 25 157 155 146 130 112 107 87 54
SP42-13 22 30 170 168 158 141 122 116 94 58
SP42-14 22 30 183 181 160 152 131 125 102 63
SP42-15 22 30 196 194 182 163 140 134 109 67
SP42-16 25 40 209 207 194 174 150 143 116 72
SP42-17 25 40 222 220 206 184 159 152 123 77
SP42-18 30 40 235 233 218 195 168 161 131 81
SP42-19 30 40 248 246 231 206 178 170 138 86
SP42-20 30 40 261 259 243 217 187 179 145 90
SP42-21 37 50 274 271 255 228 196 188 152 95
SP42-22 37 50 287 283 267 238 205 197 160 99

尺寸和重量

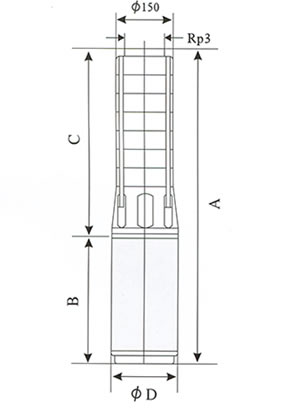

SP42不锈钢多级深井潜水电泵外形尺寸图
SP42不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸(mm) 重量
A B C ΦD
SP42-1 888 510 378 96 29
SP42-2 1111 620 491 96 33
SP42-3 1444 840 604 96/143 40/48
SP42-4 1637 920 717 96/143 47/58
SP42-5 1750 920 830 96/143 49/60
SP42-6 1829 870 959 143 73
SP42-7 1992 920 1072 143 80
SP42-8 2165 980 1185 143 89
SP42-9 2328 1030 1298 143 97
SP42-10 2441 1030 1411 143 100
SP42-11 2614 1090 1524 143 109
SP42-12 2727 1090 1637 143 111
SP42-13 2910 1160 1750 143 127
SP42-14 3023 1160 1863 143 129
SP42-15 3136 1160 1976 143 131
SP42-16 3319 1230 2089 143 145
SP42-17 3432 1230 2202 143 147
SP42-18 3645 1330 2315 143 162
SP42-19 3758 1330 2428 143 164
SP42-20 3871 1330 2541 143 167
SP42-21 4224 1570 2654 143 192
SP42-22 4337 1570 2767 143 194

SP60不锈钢多级深井潜水电泵

性能曲线

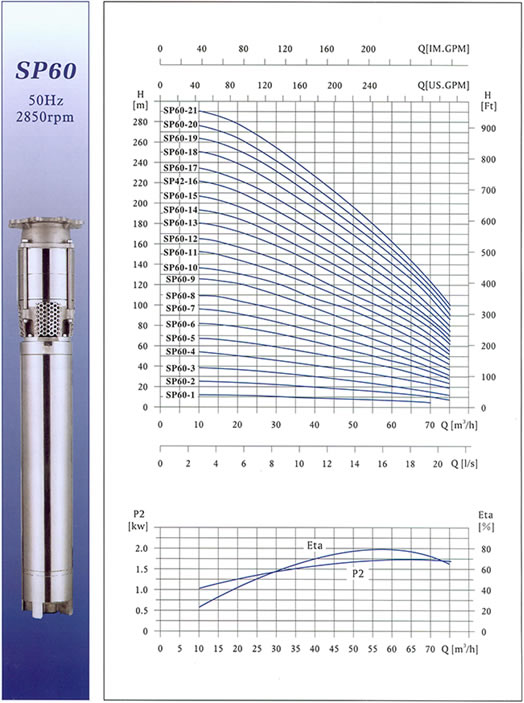

SP60不锈钢多级深井潜水电泵性能曲线图
SP60不锈钢多级深井潜水电泵性能曲线图

性能参数



配用功率 流量Q
m3/h 10 20 30 40 50 60 70 75
kw HP L/min 167 333 500 667 830 1000 1170 1250
扬程 H (m)
SP60-1 2.2 3   12.5 12 10.5 8.5 7 6 4
SP60-2 4.0 5.5 26 24.5 22 19 16.5 12.5 9 6
SP60-3 5.5 7.5 40 37 34 29 25 20 14 10
SP60-4 7.5 10 54 51 46 40 35 29 21 17
SP60-5 9.2 12.5 68 65 59 51 45 37 28 21
SP60-6 11 15 82 79 72 62 54 45 34 26
SP60-7 13 17.5 96 92 84 73 63 53 39 30
SP60-8 15 20 110 105 96 84 73 61 45 35
SP60-9 18.5 25 124 121 110 96 85 69 52 40
SP60-10 18.5 25 137 132 121 106 93 77 58 45
SP60-11 22 30 152 145 133 117 102 85 64 50
SP60-12 22 30 165 158 145 127 110 93 70 54
SP60-13 22 30 181 172 157 139 120 100 75 59
SP60-14 25 30 194 185 168 148 128 106 80 63
SP60-15 25 30 207 198 180 159 138 114 85 68
SP60-16 30 40 222 212 192 170 147 122 91 72
SP60-17 30 40 235 224 204 181 157 130 98 77
SP60-18 30 40 251 240 219 194 168 140 105 84
SP60-19 37 50 264 253 231 204 178 148 112 89
SP60-20 37 50 277 265 242 214 186 155 118 94
SP60-21 37 50 291 278 255 226 196 163 123 98

尺寸和重量

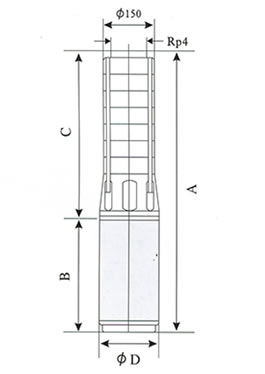

SP60不锈钢多级深井潜水电泵外形尺寸图
SP60不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸(mm) 重量
A B C ΦD
SP60-1 878 510 368 96 30
SP60-2 1231 750 481 96/143 35/41
SP60-3 1434 840 594 96/143 41/49
SP60-4 1627 920 707 96/143 48/59
SP60-5 1690 870 820 143 72
SP60-6 1869 920 949 143 78
SP60-7 2042 980 1062 143 87
SP60-8 2205 1030 1175 143 96
SP60-9 2378 1090 1288 143 105
SP60-10 2491 1090 1401 143 107
SP60-11 2674 1160 1514 143 123
SP60-12 2787 1160 1627 143 125
SP60-13 2900 1160 1740 143 127
SP60-14 3083 1230 1853 143 141
SP60-15 3196 1230 1966 143 143
SP60-16 3409 1330 2079 143 158
SP60-17 3522 1330 2192 143 160
SP60-18 3635 1330 2305 143 162
SP60-19 3988 1570 2418 143 188
SP60-20 4101 1570 2351 143 190
SP60-21 4214 1570 2644 143 191

SP系列不锈钢多级深井潜水电泵客户订购提示:

1)、请提供您需订购的潜水泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、SP系列不锈钢多级深井潜水电泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供潜水泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏E随机提供的最新SP系列不锈钢多级深井潜水电泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:SP系列不锈钢多级深井潜水电泵使用说明书。

联系上海永鹏获取更多SP系列不锈钢多级深井潜水电泵产品信息:
销售热线:021-5661 1730
图文传真:021-5662 3667
E-mail:info@yonp.sh.cn



收缩
  • 电话咨询

  • TEL:400-006-0852
  • 021-36528691*605
