您现在位于:首页 >> 潜水泵 >> BQW矿用型隔爆排污排沙潜水电泵

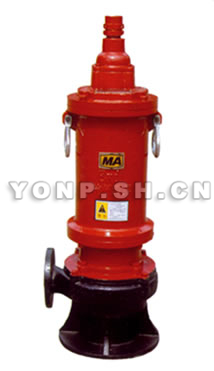

BQW矿用型隔爆排污排沙潜水电泵

BQW 矿用型隔爆排污排沙潜水电泵,简称:BQW防爆潜水泵。是我厂通过充分的市场调研基础上自行研制开发的一种用传统干式隔爆三相异步电动机驱动的下吸外装使矿用隔爆型潜水污水电泵。

BQW矿用型隔爆排污排沙潜水电泵
BQW矿用型隔爆排污排沙潜水电泵

BQW防爆潜水泵产品特点

按隔爆标准设计制造,在电机部分采用严格的隔爆措施,电动机机壳采用铸钢件,转子轴采用不锈钢材料,过流部件用球铁材料精制而成。机组能抽干工作面地表浅层水,也可以长期潜入水中工作。电泵结构紧凑、轻小易移、无需引水、双面密封、经久耐用、安全可靠、适应性强等优点。

BQW防爆潜水泵产品用途

在采掘工作面、巷道、井底水窝、局部积水水坑、煤厂排水、工程排水等场合使用,是一种先进可靠的排水工具。 适用于煤矿井下巷道及采掘工作面,其他工作介质中含有甲烷或煤尘爆炸性气体混合物的环境中排放地下水及含有悬浮煤粉的煤水。也适用于石化系统易爆环境。

BQW防爆潜水泵使用条件

电泵在下列适用体积下能连续正常运行
1、 电源频率为50Hz,额定电压380V或660V(允许偏差±5%)的三相交流电。(用户订货时须标明电泵电压值)。
2、 电泵潜水中和潜水深度不超过5m。
3、 输送介质的温度不超过40℃。
4、 被抽送液体的PH值为6.5—10。
5、 污水中含有固体杂质的体积比一般不超过2%。
6、 海拔高度不得超过1000米。

BQW防爆潜水泵输送介质

1、 含有甲烷或煤尘爆炸气体混合物地下水及含有悬浮煤粉的煤水。
2、 石化系统易爆环境中的污水及一般地下水。

BQW防爆潜水泵电机使用

电机为全封闭、矿用隔爆型干式三相潜污水电泵用电动机
外壳防护形式:IP×8 绝缘等级:F级
标准电压(50HZ):三相 380V或660V
外壳标志:隔爆标志“ExdI”及安全标志“MA”

BQW防爆潜水泵型号说明

BQW防爆潜水泵型号说明
BQW防爆潜水泵型号说明

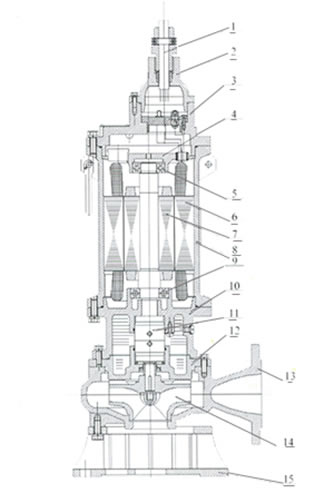

BQW防爆潜水泵结构简图

BQW防爆潜水泵结构简图
BQW防爆潜水泵结构简图
序号 名称/Name 材料/Material
1 电缆/Cable 矿用U型电缆
2 出线盒/Lead box HT250铸铁
3 上盖/Top cover HT250铸铁
4 上轴承支架/Upper bracket HT250铸铁
5 上轴承/Upper bearing
6 定子/Stator
7 转子/Rotor 3Cr13不锈钢
8 机座/Baseframe 45#钢
9 下轴承/Lower bearing
10 下轴承支架/ Lower bracket HT250铸铁
11 机械密封/Mechanical seal 硬质合金
12 叶轮上盖/Impeller head QT600-3球铁
13 蜗壳/Scroll-case QT600-3球铁
14 叶轮/Impeller QT600-3球铁
15 底座/Pedestal HT250铸铁

BQW25-10-2.2矿用型隔爆排污排沙潜水电泵

BQW25-10-2.2矿用型隔爆排污排沙潜水电泵
BQW25-10-2.2矿用型隔爆排污排沙潜水电泵

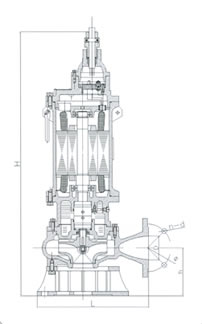

BQW25-10-2.2矿用型隔爆排污排沙潜水电泵外形尺寸图
BQW25-10-2.2矿用型隔爆排污排沙潜水电泵外形尺寸图

性能参数

性能
型号
流量
m3/h
扬程
m
功率
kw
出水口径 转速
r/min
电压
v
泵外径
mm
电流
A
电缆长度m 重量
mm inch
BQW10-34-2.2 10 34 2.2 40 1.5" 2860 380/660 250 5.7/3.3 5 67
BQW12-26-2.2 12 26 2.2 40 1.5" 2860 380/660 250 5.7/3.3 5 67
BQW9-22-2.2 9 22 2.2 50 2.0" 2860 380/660 270 5.7/3.3 5 68
BQW15-15-2.2 15 15 2.2 50 2.0" 2860 380/660 270 5.7/3.3 5 65
BQW25-10-2.2 25 10 2.2 65 2.5" 2860 380/660 270 5.7/3.3 5 67
BQW35-7-2.2 35 7 2.2 65 2.5" 2860 380/660 270 5.7/3.3 5 70

安装尺寸参数

尺寸
型号
H
mm
L
mm
h
mm
D
mm
n—d
mm
Φ
mm
Dr G
inch
BQW10-34-2.2 680 270 145 Φ40 4-Φ14 Φ40 50 1.5"
BQW12-26-2.2 680 250 135 Φ40 4-Φ14 Φ40 50 1.5"
BQW9-22-2.2 710 250 135 Φ50 4-Φ14 Φ50 65 2.0"
BQW15-15-2.2 710 270 145 Φ50 4-Φ14 Φ50 65 2.0"
BQW25-10-2.2 710 270 145 Φ65 4-Φ14 Φ65 75 2.5"
BQW35-7-2.2 710 270 145 Φ65 4-Φ14 Φ65 75 2.5"

BQW25—17—3矿用型隔爆排污排沙潜水电泵

BQW25—17—3矿用型隔爆排污排沙潜水电泵
BQW25—17—3矿用型隔爆排污排沙潜水电泵

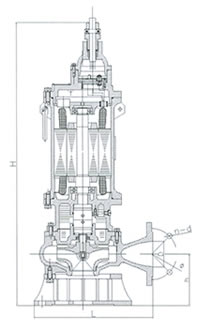

BQW25—17—3矿用型隔爆排污排沙潜水电泵外形尺寸图
BQW25—17—3矿用型隔爆排污排沙潜水电泵外形尺寸图

性能参数

性能
型号
流量
m3/h
扬程
m
功率
kw
出水口径 转速
r/min
电压
v
泵外径
mm
电流
A
电缆长度m 重量
mm inch
BQW10-44-3 10 44 3 40 1.5" 2860 380/660 270 7.4/4.4 5 73
BQW12-34-3 12 34 3 40 1.5" 2860 380/660 270 7.4/4.4 5 72
BQW15-22-3 15 22 3 50 2.0" 2860 380/660 270 7.4/4.4 5 73
BQW15-30-3 15 30 3 40 1.5" 2860 380/660 270 7.4/4.4 5 72
BQW25-17-3 25 17 3 65 2.5" 2860 380/660 305 7.4/4.4 5 70
BQW40-12-3 40 12 3 65 2.5" 2860 380/660 305 7.4/4.4 5 70

安装尺寸参数

尺寸
型号
H
mm
L
mm
h
mm
D
mm
n—d
mm
Φ
mm
Dr G
inch
BQW10-44-3 705 270 140 Φ40 4-Φ14 Φ40 50 1.5"
BQW12-34-3 705 270 140 Φ40 4-Φ14 Φ40 50 1.5"
BQW15-22-3 705 270 140 Φ50 4-Φ14 Φ50 65 2.0"
BQW15-30-3 705 270 140 Φ40 4-Φ14 Φ40 50 1.5"
BQW25-17-3 720 305 140 Φ65 4-Φ14 Φ65 75 2.5"
BQW40-12-3 720 305 140 Φ65 4-Φ14 Φ65 75 2.5"

BQW25—32—4矿用型隔爆排污排沙潜水电泵

BQW25—32—4矿用型隔爆排污排沙潜水电泵
BQW25—32—4矿用型隔爆排污排沙潜水电泵

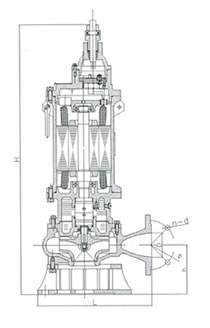

BQW25—32—4矿用型隔爆排污排沙潜水电泵外形尺寸图
BQW25—32—4矿用型隔爆排污排沙潜水电泵外形尺寸图

性能参数

性能
型号
流量
m3/h
扬程
m
功率
kw
出水口径 转速
r/min
电压
v
泵外径
mm
电流
A
电缆长度m 重量
mm inch
BQW12-40-4 12 40 4 40 1.5" 2860 380/660 280 9.8/5.6 5 76
BQW15-32-4 15 32 4 50 2" 2860 380/660 270 9.8/5.6 5 77
BQW15-45-4 15 45 4 40 1.5" 2860 380/660 270 9.8/5.6 5 77
BQW25-32-4 25 32 4 50 2.0" 2860 380/660 305 9.8/5.6 5 77
BQW40-16-4 40 16 4 65 2.5" 2860 380/660 305 9.8/5.6 5 79
BQW50-14-4 50 14 4 65 2.5" 2860 380/660 305 9.8/5.6 5 79

安装尺寸参数

尺寸
型号
H
mm
L
mm
h
mm
D
mm
n—d
mm
Φ
mm
Dr G
inch
BQW12-40-4 725 280 135 Φ40 4-Φ14 Φ40 50 1.5"
BQW15-32-4 740 270 140 Φ50 4-Φ14 Φ50 65 2"
BQW15-45-4 740 270 140 Φ40 4-Φ14 Φ40 50 1.5"
BQW25-32-4 740 305 140 Φ50 4-Φ14 Φ50 65 2"
BQW40-16-4 780 305 160 Φ65 4-Φ14 Φ65 75 2.5"
BQW50-14-4 780 305 160 Φ65 4-Φ14 Φ65 75 2.5"

BQW25—40—5.5矿用型隔爆排污排沙潜水电泵

BQW25—40—5.5矿用型隔爆排污排沙潜水电泵
BQW25—40—5.5矿用型隔爆排污排沙潜水电泵

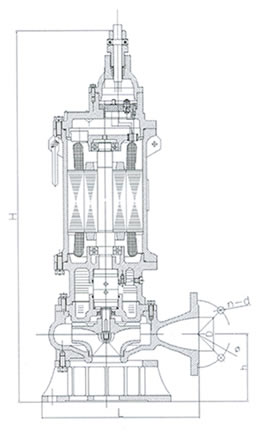

BQW25—40—5.5矿用型隔爆排污排沙潜水电泵外形尺寸图
BQW25—40—5.5矿用型隔爆排污排沙潜水电泵外形尺寸图

性能参数

性能
型号
流量
m3/h
扬程
m
功率
kw
出水口径 转速
r/min
电压
v
泵外径
mm
电流
A
电缆长度m 重量
mm inch
BQW12-50-5.5 12 50 5.5 40 1.5" 2860 380/660 315 13.1/7.6 5 86
BQW15-55-5.5 15 55 5.5 40 1.5" 2860 380/660 315 13.1/7.6 5 85
BQW20-35-5.5 20 35 5.5 50 2.0" 2860 380/660 315 13.1/7.6 5 86
BQW25-40-5.5 25 40 5.5 50 2.0" 2860 380/660 315 13.1/7.6 5 85
BQW30-36-5.5 30 36 5.5 50 2.5" 2860 380/660 315 13.1/7.6 5 85

安装尺寸参数

尺寸
型号
H
mm
L
mm
h
mm
D
mm
n—d
mm
Φ
mm
Dr G
inch
BQW12-50-5.5 755 315 145 Φ40 4-Φ14 Φ40 50 1.5"
BQW15-55-5.5 765 315 150 Φ40 4-Φ14 Φ40 50 1.5"
BQW20-35-5.5 780 315 180 Φ50 4-Φ14 Φ50 65 2"
BQW25-40-5.5 755 315 145 Φ50 4-Φ14 Φ50 65 2"
BQW30-36-5.5 755 315 145 Φ50 4-Φ14 Φ50 65 2"

BQW20—40—7.5矿用型隔爆排污排沙潜水电泵

BQW20—40—7.5矿用型隔爆排污排沙潜水电泵
BQW20—40—7.5矿用型隔爆排污排沙潜水电泵
BQW20—40—7.5矿用型隔爆排污排沙潜水电泵外形尺寸图
BQW20—40—7.5矿用型隔爆排污排沙潜水电泵外形尺寸图

性能参数

性能
型号
流量
m3/h
扬程
m
功率
kw
出水口径 转速
r/min
电压
v
泵外径
mm
电流
A
电缆长度m 重量
mm inch
BQW12-60-7.5 12 60 7.5 40 1.5" 2860 380/660 325 16/9.4 5 125
BQW12-40-7.5 20 40 7.5 40 1.5" 2860 380/660 325 16/9.4 5 130
BQW45-22-7.5 45 22 7.5 80 3.5" 2860 380/660 525 16/9.4 5 138
BQW70-16-7.5 70 16 7.5 80 3.5" 2860 380/660 525 16/9.4 5 138
BQW100-12-7.5 100 12 7.5 80 3.5" 2860 380/660 525 16/9.4 5 138

安装尺寸参数

尺寸
型号
H
mm
L
mm
h
mm
D
mm
n—d
mm
Φ
mm
Dr G
inch
BQW12-60-7.5 920 325 145 Φ40 4-Φ14 Φ40 50 1.5"
BQW12-40-7.5 940 325 145 Φ40 4-Φ14 Φ40 50 1.5"
BQW45-22-7.5 1010 525 210 Φ80 4-Φ14 Φ80 100 3.5"
BQW70-16-7.5 1010 525 210 Φ80 4-Φ14 Φ80 100 3.5"
BQW100-12-7.5 1010 525 210 Φ80 4-Φ14 Φ80 100 3.5"

BQW矿用型隔爆排污排沙潜水电泵客户订购提示:

1)、请提供您需订购的潜水泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、BQW矿用型隔爆排污排沙潜水电泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供潜水泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏E随机提供的最新BQW矿用型隔爆排污排沙潜水电泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:BQW矿用型隔爆排污排沙潜水电泵使用说明书。
