QYF型不锈钢潜水电泵

QYF型不锈钢潜水电泵,简称:QYF潜水电泵。是我厂在通过充分的市场调研基础上,自行研制开发的一种外壳、过流部件及外部零件材质均采用不锈钢材料(304、316、304L、316L)制成的潜水电泵。

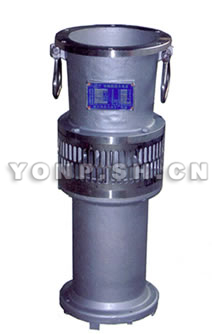

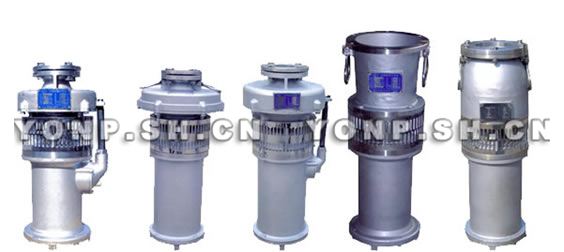

QYF型不锈钢潜水电泵
QYF型不锈钢潜水电泵

QYF潜水电泵产品特点

除了保持QY型产品的传统特点外,过流部件及外部零件材质均采用不锈钢304、316、304L、316L精制而成。泵出水口采用圆形法兰结构,电机为F级绝缘,适用于音乐喷泉等场合对电机频繁启动的要求。叶轮具有防松装置,不怕反转。机械密封采用硬质合金材料,增加水泵的使用寿命;介质端采用碳化硅、氮化钨。氮化硅等,经久耐用、安全可靠。轴承均采用国内优质轴承,可根据用户要求采用国外同类进口轴承。转子轴采用不锈钢3Cr13。

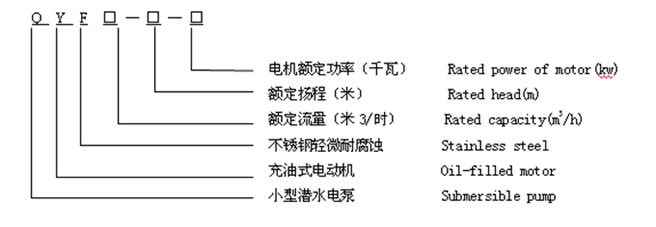

QYF潜水电泵型号说明

QYF潜水电泵型号说明
QYF潜水电泵型号说明

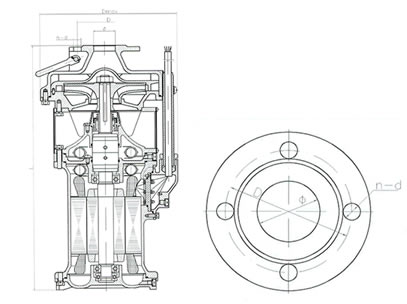

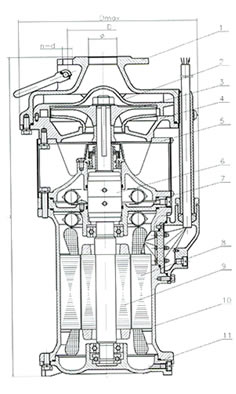

QYF潜水电泵结构简图

QYF潜水电泵结构简图
QYF潜水电泵结构简图
序号/Number 名称/Name 材料/Material
1 泵体/Pump body 不锈钢Stainless steel
2 导叶/Guide blade 不锈钢Stainless steel
3 叶轮/Impeller 不锈钢Stainless steel
4 泵座/Pump block 不锈钢Stainless steel
5 进水节/Influent knot 不锈钢Stainless steel
6 机械密封/Mechanical seal Sic/al203+Fe
7 上盖/Top cover 不锈钢Stainless steel
8 定子/Stator
9 转子/Rotor
10 机座/Rotator 不锈钢Stainless steel
11 下盖/Lower cover 不锈钢Stainless steel

QYF潜水电泵产品用途

适用于各种各样的音乐喷泉上配套使用。
也可以用于输送其他轻微腐蚀性介质。
适用于矿山,含腐蚀性煤水的排放。

QYF潜水电泵使用条件

1、电源频率为50Hz,额定电压380v或660v(允许偏差±5%)的三相交流电。(用户订货时必须标明电泵电压值)。
2、电泵额定扬程小于10米时,允许潜水深度不超过10米。
3、电泵额定扬程大于10米时,允许潜水深度不超过40米。
4、输送介质的温度不超过40℃.
5、水中含砂量或含不溶于水固体颗粒的体积比不超过0.1%,粒度不大于0.2毫米。
6、海拔高度不得超过1000米。
7、一般常温清水;如:井水、河水、湖水等。
8、 含腐蚀性液体;如:矿山煤水、海水及化学合成液体等。

QYF25-17-2.2不锈钢潜水电泵性能参数

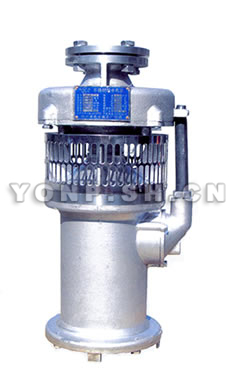

QYF25-17-2.2不锈钢潜水电泵
QYF25-17-2.2不锈钢潜水电泵
性能 型号 流量 m3/h 扬程 m 功率 kw 出水口径 转速 r/min 电压 v 泵外径 mm 电流 A 电缆长度m 重量 ㎏
mm inch
QYF15-26-2.2 15 26 2. 40 1.5" 2860 380 235 5.7 10 43
QYF25-17-2.2 25 17 2.2 50 2" 2860 380 246 5.7 10 44
QYF40-12-2.2 40 12 2.2 65 2.5" 2860 380 258 5.7 10 47
QYF65-7-2.2 65 7 2.2 100 4.0" 2860 380 229 5.7 10 41
QYF100-4.5-2.2 100 4.5 2.2 128 5.0" 2860 380 229 5.7 10 41

QYF25-17-2.2不锈钢潜水电泵安装尺寸参数

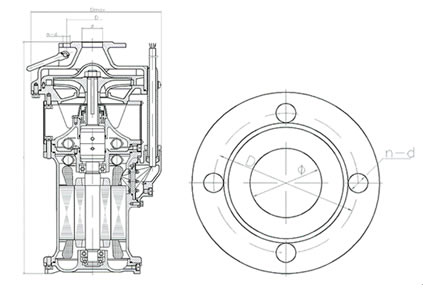

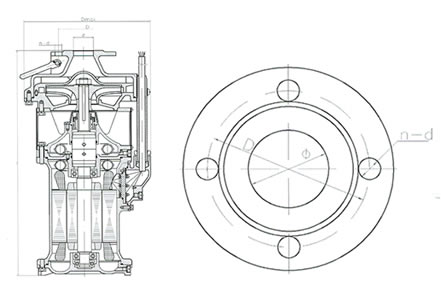

QYF25-17-2.2不锈钢潜水电泵外形尺寸图
QYF25-17-2.2不锈钢潜水电泵外形尺寸图
尺寸 型号 L mm Dmax mm D mm n—d mm Φ mm G inch W ㎏
QYF15-26-2.2 470 235 100 4-Φ14 Φ40 1.5" 43
QYF25-17-2.2 480 246 110 4-Φ14 Φ50 2" 44
QYF40-12-2.2 498 258 130 4-Φ14 Φ65 2.5" 47
QYF65-7-2.2 530 229 165 6-Φ9 Φ100 4.0" 41
QYF100-4.5-2.2 571 229 165 6-Φ9 Φ130 5.0" 41

QYF160-4-3不锈钢潜水电泵性能参数

QYF160-4-3不锈钢潜水电泵
QYF160-4-3不锈钢潜水电泵
性能 型号 流量 m3/h 扬程 m 功率 kw 出水口径 转速 r/min 电压 v 泵外径 mm 电流 A 电缆长度m 重量 ㎏
mm inch
QYF25-26-3 25 26 3 50 2" 2860 380 245 7.4 10 46
QYF40-16-3 40 16 3 65 2.5" 2860 380 258 7.4 10 47
QYF65-10-3 65 10 3 100 4.0" 2860 380 229 7.4 10 45
QYF100-6-3 100 6 3 128 5.0" 2860 380 229 7.4 10 48
QYF160-4-3 160 4 3 150 6.0" 2860 380 246 7.4 10 43

QYF160-4-3不锈钢潜水电泵安装尺寸参数

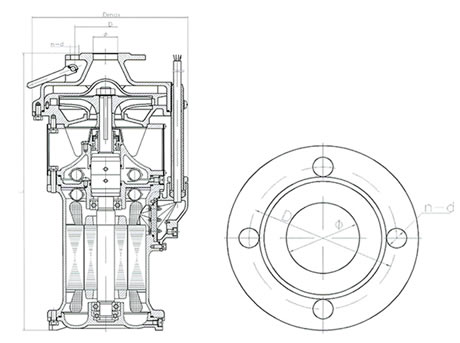

QYF160-4-3不锈钢潜水电泵外形尺寸图
QYF160-4-3不锈钢潜水电泵外形尺寸图
尺寸 型号 L mm Dmax mm D mm n—d mm Φ mm G inch W ㎏
QYF25-26-3 503 245 110 4-Φ14 Φ50 2" 46
QYF40-16-3 518 258 130 4-Φ14 Φ65 2.5" 47
QYF65-10-3 555 229 165 6-Φ9 Φ100 4.0" 45
QYF100-6-3 664 229 165 6-Φ9 Φ128 5.0" 48
QYF160-4-3 542 246 184 6-Φ9 Φ150 6.0" 43

QYF65-13-4不锈钢潜水电泵性能参数

QYF65-13-4不锈钢潜水电泵
QYF65-13-4不锈钢潜水电泵
性能 型号 流量 m3/h 扬程 m 功率 kw 出水口径 转速 r/min 电压 v 泵外径 mm 电流 A 电缆长度m 重量 ㎏
mm inch
QYF25-32-4 25 32 4 50 2" 2860 380 270 9.8 10 57
QYF40-21-4 40 21 4 65 2.5" 2860 380 270 9.8 10 54
QYF65-13-4 65 13 4 100 4.0" 2860 380 546 9.8 10 51
QYF80-10-4 80 10 4 100 4.0" 2860 380 246 9.8 10 51
QYF200-4-4 200 4 4 150 6.0" 2860 380 248 9.8 10 52

QYF65-13-4不锈钢潜水电泵安装尺寸参数

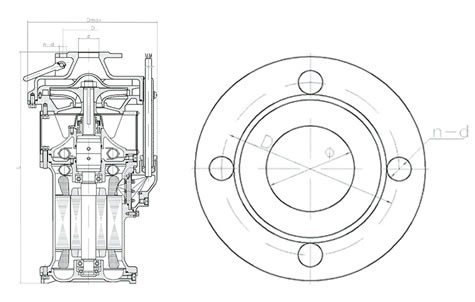

QYF65-13-4不锈钢潜水电泵外形尺寸图
QYF65-13-4不锈钢潜水电泵外形尺寸图
尺寸 型号 L mm Dmax mm D mm n—d mm Φ mm G inch W ㎏
QYF25-32-4 523 270 110 4-Φ14 Φ50 2" 57
QYF40-21-4 534 270 130 4-Φ14 Φ65 2.5" 54
QYF65-13-4 512 546 165 6-Φ9 Φ100 4.0" 51
QYF80-10-4 512 246 165 6-Φ9 Φ100 4.0" 51
QYF200-4-4 565 248 190 6-Φ9 Φ150 6.0" 52

QYF25-45-5.5不锈钢潜水电泵性能参数

QYF25-45-5.5不锈钢潜水电泵
QYF25-45-5.5不锈钢潜水电泵
性能 型号 流量 m3/h 扬程 m 功率 kw 出水口径 转速 r/min 电压 v 泵外径 mm 电流 A 电缆长度m 重量 ㎏
mm inch
QYF20-50-5.5 20 50 5.5 50 2" 2860 380 306 13.1 10 75
QYF25-40-5.5 25 40 5.5 50 2" 2860 380 306 13.1 10 76
QYF40-28-5.5 40 28 5.5 65 2.5" 2860 380 318 13. 10 83
QYF65-18-5.5 65 18 5.5 80 3.0" 2860 380 320 13.1 10 82
QYF100-12-5.5 100 12 5.5 128 5.0" 2860 380 261 13.1 10 65

QYF25-45-5.5不锈钢潜水电泵安装尺寸参数

QYF25-45-5.5不锈钢潜水电泵外形尺寸图
QYF25-45-5.5不锈钢潜水电泵外形尺寸图
尺寸 型号 L mm Dmax mm D mm n—d mm Φ mm G inch W ㎏
QYF20-50-5.5 505 306 110 4-Φ14 Φ50 2" 75
QYF25-40-5.5 505 306 110 4-Φ14 Φ50 2" 76
QYF40-28-5.5 687 318 130 4-Φ14 Φ65 2.5" 83
QYF65-18-5.5 678 320 150 4-Φ18 Φ80 3.0" 82
QYF100-12-5.5 726 261 170 6-Φ9 Φ128 5.0" 65

QYF65-26-7.5不锈钢潜水电泵性能参数

QYF65-26-7.5不锈钢潜水电泵
QYF65-26-7.5不锈钢潜水电泵
性能 型号 流量 m3/h 扬程 m 功率 kw 出水口径 转速 r/min 电压 v 泵外径 mm 电流 A 电缆长度m 重量 ㎏
mm inch
QYF40-40-7.5 40 40 7.5 65 2.5" 2860 380 305 16 10 101
QYF65-26-7.5 65 26 7.5 80 3" 2860 380 320 16 10 100
QYF80-18-7.5 80 18 7.5 80 3" 2860 380 315 16 10 100
QYF200-9-7.5 200 9 7.5 150 6" 2860 380 250 16 10 100
QYF250-7-7.5 250 7 7.5 150 6" 2860 380 255 16 10 101

QYF65-26-7.5不锈钢潜水电泵安装尺寸参数

QYF65-26-7.5不锈钢潜水电泵外形尺寸图
QYF65-26-7.5不锈钢潜水电泵外形尺寸图
尺寸 型号 L mm D max mm D mm n—d mm Φ mm G inch W ㎏
QYF40-40-7.5 680 305 130 4-Φ14 Φ65 2.5" 101
QYF65-26-7.5 678 320 150 4-Φ18 Φ80 3" 100
QYF80-18-7.5 678 315 150 4-Φ18 Φ80 3" 100
QYF200-9-7.5 857 250 190 6-Φ9 Φ150 6" 100
QYF250-7-7.5 857 255 190 6-Φ9 Φ150 6" 101

QYF型不锈钢潜水电泵客户订购提示:

1)、请提供您需订购的潜水泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、QYF型不锈钢潜水电泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供潜水泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏E随机提供的最新QYF型不锈钢潜水电泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:QYF型不锈钢潜水电泵使用说明书。
