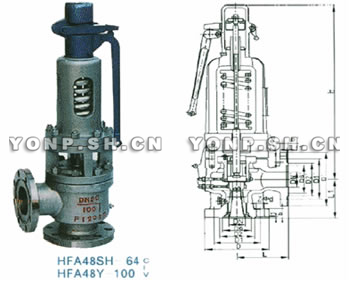

HFA48SH高温全启式安全阀

HFA48SH高温全启式安全阀
HFA48SH高温全启式安全阀

用途

“C型”高温高压全启式安全阀适用于工作温度≤425℃;“I型”高温高压全启式安全阀适用于介质温度 ≤500℃; “V型” ≤500℃的适用于蒸汽等介质设备或管路上,作为超压保护装置。

主要零部件材料

NO. 零件名称 Name of part C型 材料 Materials I型 材料 Materials V型 材料 Materials
1 阀体 Body WCB ZG1Cr5Mo ZG15Cr1Mo1V
2 阀座 Nozzle 2Cr13 1Cr18Ni9Ti 12Cr1MoVA
3 调节阀 Adjusting ring 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
4 阀瓣 Disc 2Cr13 17-4PH 17-4PH
5 导向套 Guide sleeve 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
6 散热器 Radiator ZG230-450 ZG230-450 ZG230-450
7 阀盖 Bonnet ZG230-450 ZG230-450 ZG230-450
8 弹簧 Spring 50CrVA 50CrVA 50CrVA

外形及连接尺寸

公称通径DN(mm)
Nominal diameter
尺 寸 Dimensions(mm)
do L L1 DN
40 25 135 120 50
50 32 160 130 65
80 50 175 160 100
100 65 220 200 125
150 100 285 260 200
200 125 350 320 250

HFA48SH高温全启式安全阀用户订购提示:

1)、请提供您需订购的安全阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、HFA48SH高温全启式安全阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的HFA48SH高温全启式安全阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:HFA48SH高温全启式安全阀使用说明书
