A42Y弹簧全启式安全阀

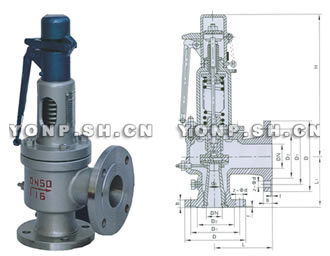

A42Y-16C/25P/40R弹簧全启式安全阀
A42Y-16C/25P/40R弹簧全启式安全阀

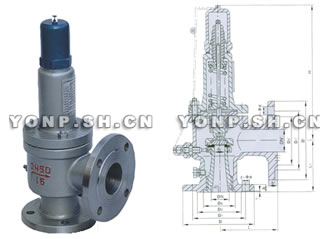

A48Y-16C/25/40弹簧全启式安全阀
A48Y-16C/25/40弹簧全启式安全阀

用途

A42Y型弹簧全启式安全阀适用于工作温度≤300℃的空气、石油气、液体等介质的设备和管路上。A42-P型及A42Y-R型弹簧全启式安全阀适于工作温度≤200℃有腐蚀性的介质的设备和管路上。A48Y型弹簧全启式安全阀适于工作温度≤350℃的蒸气、空气等介质设备和管路上,作为超压保护装置。

主要零部件材料

NO. 零件名称
Name of part
A42Y-C A48Y-C KA42Y-C
材料 Materials
A42Y-P/K A42Y-P
材料 Materials
A42Y-R
材料 Materials
DA42Y-P
材料 Materials
1 阀座 Nozzle 2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti 2G1Cr18Ni12Mo2Ti ZG1Cr18Ni9Ti
2 阀体 Body WCB ZG1Cr18Ni9Ti 2G1Cr18Ni12Mo2Ti LCB/ ZG1Cr18Ni9Ti
3 调节圈 Adjusting ring 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
4 反冲盘 Disc holder 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
5 阀瓣 Disc 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
6 导向套 Guide sleeve 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
7 阀盖 Bonnet ZG230-450 ZG230-450 ZG230-450 ZG1Cr18Ni9Ti
8 弹簧Spring 50CrVA 50CrVA包覆氟塑料 Coated Teflon 50CrVA包覆氟塑料 Coated Teflon 50CrVA
9 阀杆Stem 2Cr13 1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 1Cr18Ni9Ti/1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
10 调整螺杆Adjusting bolt 45 2Cr13 2Cr13 2Cr13
11 阀帽Cap ZG200-400 ZG200-400 ZG200-400 ZG230-450
  密封面材料 Sealing surface of material 堆焊Co基硬质合金 Depositing stellite

外形及连接尺寸

公称通径
Nominal diameter DN(mm)
尺寸 Dimensions (mm)
DO L L1 DN’
25 15 110 95 32
32 20 115 100 40
40 25 120 110 50
50 32 165 120 65
65 40 160 135 80
80 50 170 135 100
100 65 195 175 125
125 80 210 190 150
150 100 255 230 175
200 125 300 260 250
250 150 350 320 300
300 200 380 350 400
350 300 500 450 500
400 350 500 450 500

A42Y弹簧全启式安全阀用户订购提示:

1)、请提供您需订购的安全阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、A42Y弹簧全启式安全阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的A42Y弹簧全启式安全阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:A42Y弹簧全启式安全阀使用说明书
