AH42F封闭全启式安全回流阀

用途　

AH42F-16/25/40C/P角式液相安全回流阀和AH42F-P18水平式液相安全回流阀都是属于封闭全启式安全回流阀，上海永鹏生产的封闭式液相安全回流阀主要适用于工作温度-40～+80℃液化石油气泵出口的液相回流管道上，用于管道超压时排放后的介质的安全回流，当泵前压力超过规定值时，阀门自动开启，并且让全部泄压的介质安全回流入储罐或容器重复利用不浪费，并能保证设备和管路的安全运行。

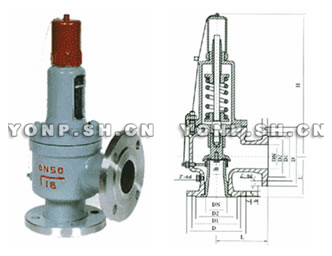

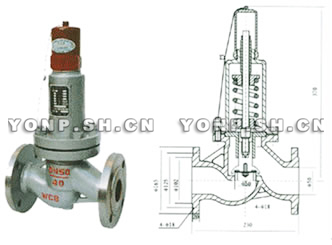

外形及连接尺寸

公称通径DN（mm） Nominal diameter	AH42F-P18 型 尺 寸Dimension(mm)
	D	D1	D2	b	Z-Фd	L	H
40	150	110	85	16	4-18	200	236
50	165	125	100	16	4-18	230	266
65	185	145	120	20	4-18	290	430
80	200	160	135	20	8-18	310	490
100	215	180	155	22	8-18	350	548

公称通径 Nominal diameter DN（mm）	AH42F-16C/P 型 尺 寸 Dimension(mm)																	重量 Weight (kg)
	L	L1	D	D1	D2	b	f	Z-Фd	DN'	D'	D1'	D2'	b'	f'	Z-Фd'	H	do
25	100	95	115	85	65	14	2	4-Ф14	32	140	100	78	16	3	4-Ф18	250	15	12
32	115	100	140	100	78	16	2	4-Ф18	40	150	110	85	16	3	4-Ф18	280	20	14
40	120	110	150	110	85	16	3	4-Ф18	50	165	125	100	16	3	4-Ф18	290	25	16
50	135	120	165	125	100	16	3	4-Ф18	65	185	145	120	18	3	4-Ф18	341	32	21
80	170	135	200	160	135	18	3	8-Ф18	100	220	180	155	20	3	8-Ф18	470	50	43
100	205	160	220	180	155	20	3	8-Ф18	125	250	210	185	22	3	8-Ф18	580	65	65
150	250	210	285	240	210	24	3	8-Ф22	175	315	270	240	26	3	8-Ф23	670	100	110

AH42F封闭全启式安全回流阀用户订购提示：

1）、请提供您需订购的安全阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、AH42F封闭全启式安全回流阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供安全阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的AH42F封闭全启式安全回流阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：AH42F封闭全启式安全回流阀使用说明书
