您现在位于:首页 >> 排污泵 >>QZ系列/QH系列潜水轴(潜)流泵

QZ系列/QH系列潜水轴(潜)流泵

产品概述

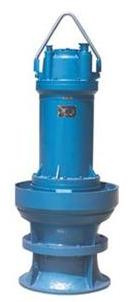

QZ系列\QH系列潜水轴(潜)流泵
QZ系列\QH系列潜水轴(潜)流泵

进出水流道安装方式
1. 进水流量:按样本外形安装图推荐形式,泵在液体中最小淹没深度应大于图中值。
2. 出水方式:拍门或其他方式。
3. 安装方式:弯管悬吊、井筒悬吊、混凝土研制井筒式。
电机
潜水电机
功率等级:电气性能指标符合GB756
防护等级:IP68
冷却方式:ICWO8A41
基本安装形式:IM3013
电压等级:≤355kw、电压为380V或660V
       >355kw、电压为380V、660V、6Kv、10kV
绝缘等级:F
额定频率:50Hz
电缆长度:10m
轴封
设有两道或三道机械密封。第一道与水直接接触的机械密封一般为碳化硅,第二、第三道一般为石墨对碳化硅。 防漏保护
QZ、QH系列泵设有防漏保护传感器。当油室、电机腔或接线盒内被水渗漏时,传感器发出警报或停机,并保留故障信号。 过热保护装置
潜水电机绕组中设有过热保护器,当温度超过规定时,发出信号或停机。 转向
从电机上方看,叶论顺时针方向旋转。

应用范围

QZ系列潜水轴流泵、QH系列潜水混流泵广泛使用于工农业输送水、城市给水、轻度污水排放及调水工程。 工作条件   不超过50℃的清水及类似清水的其他液体。

型号意义

例如:40QW(WQ)、YW、LW、GWP15-30-2.2
40-排出口径(mm)
QW(WQ)-潜水式无堵塞排污泵
YW-液下式无堵塞排污泵
LW-直立式无堵塞排污泵
GW-管道式无堵塞排污泵
P-不锈钢(P)、坊爆(B)
15-流量(m3/h)
30-扬程(m)
2.

性能参数表

QZ系列\QH系列潜水轴(潜)流泵性能参数表
型号 转速
        300QH-40 1460
        300QH-45
        300QH-40B
        350QZ-100D 970
        350QZ-100G 1460
        350QZ-40A
        350QZ-45
        350QZ-40B
        350QZ-70GA
        350QZ-70GB
        400QZ-100 975
        400QH-45 960
        450QZ-100 975
        450QH-45A 960
        450QH-45B
        500QZ-100 975
        500QZ-160G 980
        500QZ-125G
        500QZ-70G
        500QZ-50G
        500QZ-125D 730
        500QH-45 960
        600QZ-160G 730
        600QZ-100
        600QH-50 980
        600QH-40D 580
        600QH40G 730
        700QH-45
        700QZ-50G
        700QZ-50D 580
        700QZ-70GA 730
        700QZ-70DA 580
        700QZ-100G 730
        700QZ-100D 585
        700QZ-125G 730
        700QZ-125D 585
        800QZ-70G
        900QH-50 590
        900QZ-50 490
        900QZ-70A 480
        900QZ-70B 490
        900QZ-100G 590
        900QZ-100D 480
        1000QZ-160 485
        1200QZ-160 490
        1400QZ-70G 365
        1400QZ-100 370
        1400QZ-125D 295
        1400QZ-125G 365
        1600QZ-70 295
        1600QZ-85
        1600QZ-125 245

上海永鹏水泵QZ系列/QH系列潜水轴(潜)流泵客户订购提示:

1)、请提供您需订购的排污泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、上海永鹏水泵网为您提供的"永鹏牌"QZ系列/QH系列潜水轴(潜)流泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供排污泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新QZ系列/QH系列潜水轴(潜)流泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:QZ系列/QH系列潜水轴(潜)流泵使用说明书。
