YPLX系列螺旋离心泵

产品概述

       螺旋离心泵在上世纪60年代由秘鲁首先研制开发成功,最初是用于捕鱼虾。为防止固态物质堵塞并使其顺利流出,在叶轮中设有一扭曲螺旋叶片,在锥形轮毂体上由吸入口沿轴向延长,叶片的半径流道逐渐增大,形成螺旋形流通道。上海永鹏机械有限公司生产的YPLX系列螺旋离心泵在原有基础上,引进日本企业的生产技术,对泵进行了更深一步的技术改进,除了原有的皮带轮传动方式,研发出采用轴联式的传动方式,应用范围更广,经过多年的市场推广,在造纸行业、捕鱼行业、污水处理行业、明胶行业、食品行业、化工行业等都得到了广泛应用。所以我厂的螺旋离心泵亦有螺旋纸浆泵、吸鱼泵、无堵塞螺旋泵、抽皮泵、土豆泵、番茄泵等名字的别称。

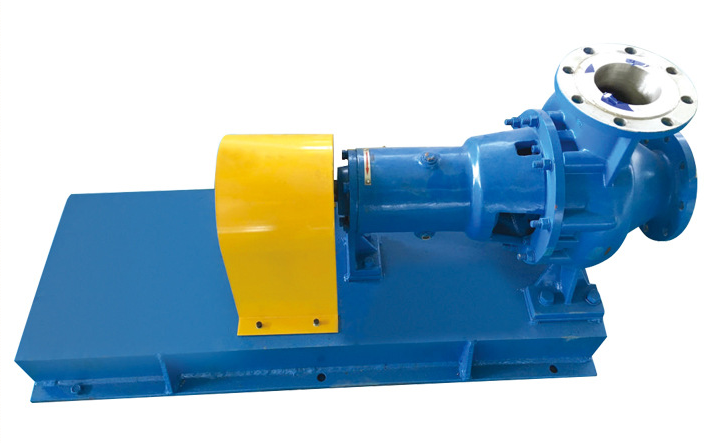

YPLX系列螺旋离心泵
YPLX系列螺旋离心泵

结构说明

       YPLX系列螺旋离心泵是离心式叶轮和容积式叶轮的组合,一般由1片或2片大包角开式扭曲叶片组成。由于其结构独特,通过性能好,可以输送含大颗粒、长纤维物质的液体。输送浆料运行平稳,对浆料破坏性小,无损性好。具有陡降的流量-扬程性能曲线和平坦的功率蓝线,泵的效率高,且含气输送能力好,可输送含气率达15 %的浆料。

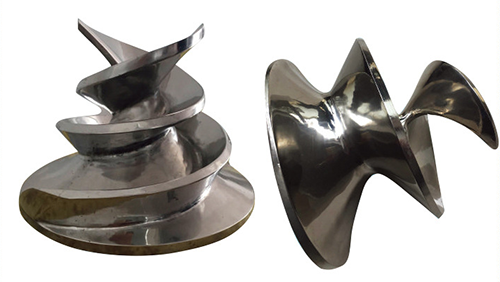

螺旋叶轮

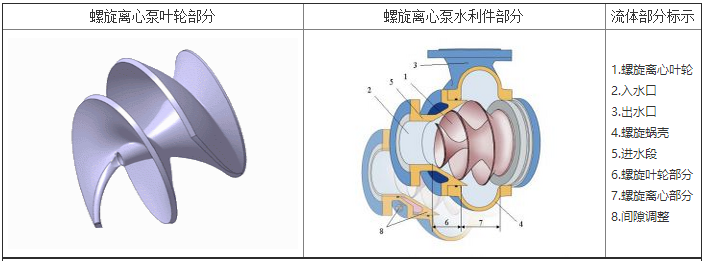

螺旋叶轮结构示意图

螺旋离心泵结构特点

       与普通离心泵相比,YPLX系列螺旋离心泵采用了独特的扭曲螺旋形叶片,整个叶轮由螺旋部分和离心部分组成,前者的叶片沿着轮毂而半径逐渐加大,起螺旋推进作用,后者相当于普通离心泵的叶片,产生离心作用。相应地泵壳也分为两部分,前面为吸入盖,后面为蜗室。
       系列多头螺旋离心泵是在现有螺旋离心泵使用单头螺旋离心叶轮的基础上,经过改进创新后发展而来的一种输送效率更高、硬质合金密封环的受力性能相对改善、用料减少的高效、高质、低耗专利新产品。

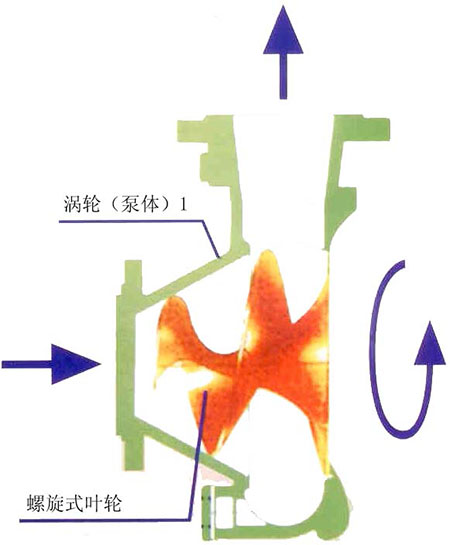

螺旋泵头结构示意图

螺旋离心泵适用范围

污水处理领域:高浓度未经处理的污水、污物的排放,如较大口径泵做过输送长达1米塑料编织带的通过试验;
河道清淤:淤泥、沙的输送;
造纸业:高浓度纸浆及长纤维的输送;
海洋捕捞:输送活鱼、活虾等;
明胶行业:猪皮、牛皮、骨头及各类动物皮毛;
食品加工业:输送土豆、番茄、甜菜等块状蔬菜;
煤矿行业:输送煤渣、矿渣、洗煤;
生物行业:生物能源、沼气池粪便+桔杆输送。

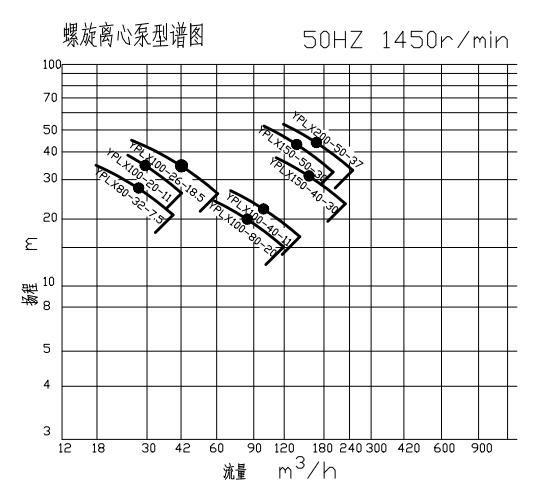

螺旋离心泵型谱图

螺旋离心泵型谱图

性能参数

型号 流量
㎡/h
扬程
m
转速
r/min
功率
KW
效率
%
叶轮直径
mm
YPLX65-260 50 20 1450 7.5 50 268
YPLX65-350 25 32 1450 7.5 51 345
YPLX80-350 50 32 1450 11 55 335
YPLX80-400 100 50 1450 30 65 404
YPLX100-400 200 50 1450 55 58 404
YPLX100-265 100 17 1450 11 66 265
YPLX125-265 185 15.2 1450 15 74 265
YPLX100-350 280 72 2950 110 65 310
YPLX125-350 400 59 2950 110 72 280
YPLX150-330 410 24 1470 37 78 330

订货须知

       螺旋离心泵的选型不同于普通的离心泵,不同的用户使用工况和介质属性,所匹配的泵的规格和功率都会有区别。 按不同客户每一种流体的流速、浓度、物料特性等不同的设计参数去进行量身定做,以满足不同行业客户的需求, 是我们上海永鹏设计上的独到和特别之处。所以客户在订货时,需详细提供流量、扬程、介质属性(包括腐蚀性、浓度、 压力、黏度、密度、颗粒大小、使用温度、工艺流程等)、电机功率、使用电压、传动方式等。
