LW型直立式无堵塞排污泵

LW型直立式无堵塞排污泵，（简称：GW排污泵），具有以下特点： LW型直立式无堵塞排污泵，简称：LW排污泵，具有以下特点：
1.采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%d 固体颗粒。
2.设计合理，配套电机合理，效率高，节能效果显着。
3.机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
4.泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
5. 水力性能先进，整机效率高，运转噪音低。
6.在电机风叶端加上防护罩，整机可置于室外工作，无需机房，可节省大量基建费用。
7.泵与电机为一体结构，故安装时无需校正。

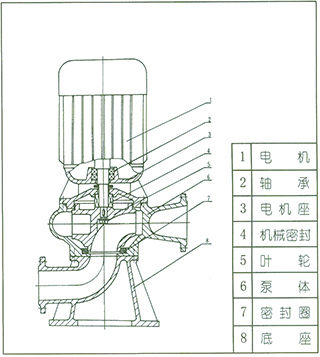

结构说明

LW型系列立式无堵塞排污泵为单吸蜗壳式泵，泵内装有无堵塞防缠绕单（双）大流道叶轮，具有很好的通过能力。 该系列泵具有两种结构形式，一是电机与泵直接同轴，二是采用联轴器联接，电机采用标准方式电机。其结构图如下，每种结构形式具有两种底座连接形式，一是进口水平吸入，具有转角功能，可根据使用要求，进出口安放成0o、90o、180o、270o，便于管路连接，二是进口轴向吸入，便于立式安装。

性能参数表

序号	型号	口径	流量	扬程	转速	功率	效率	使用扬程范围
	Type	mm	m3h	m	r/min	KW
1	25LW8-22-1.1	25	8	22	2825	1.1	38.5	10-22
2	32LW12-15-1.1	32	12	15	2825	1.1	40	8-15
3	40LW15-15-1.5	40	15	15	2840	1.5	45.1	6-15
4	40LW15-30-2.2	40	15	30	2840	2.2	48	15-30
5	50LW20-7-0.75	50	20	7	1390	0.75	54	3-7
6	50LW10-10-0.75	50	10	10	1390	0.75	56	4-10
7	50LW20-15-1.5	50	20	15	2840	1.5	55	6-15
8	50LW15-25-2.2	50	15	25	2840	2.2	56	10-25
9	50LW18-30-3	50	18	30	2880	3	58	15-30
10	50LW25-32-5.5	50	25	32	2900	5.5	53	17-32
11	50LW20-40-7.5	50	20	40	2900	7.5	55	20-40
12	65LW25-15-2.2	65	25	15	2840	2.2	52	6-15
13	65LW37-13-3	65	37	13	2880	3	55	6-13
14	65LW25-30-4	65	25	30	2890	4	58	15-30
15	65LW30-40-7.5	65	30	40	2900	7.5	56	20-40
16	65LW35-50-11	65	35	50	2930	11	60	35-50
17	65LW35-60-15	65	35	60	2930	15	63	40-60
18	80LW40-7-2.2	80	40	7	1420	2.2	52	3-7
19	80LW43-13-3	80	43	13	2880	3	50	5-13
20	80LW40-15-4	80	40	15	2890	4	57	6-15
21	80LW65-25-7.5	80	65	25	2900	7.5	56	12-25
22	100LW80-10-4	100	80	10	1440	4	62	4-10
23	100LW110-10-5.5	100	110	10	1440	5.5	66	5-10
24	100LW100-15-7.5	100	100	15	1440	7.5	67	8-15
25	100LW85-20-7.5	100	85	20	1440	7.5	68	10-20
26	100LW100-25-11	100	100	25	1460	11	65	10-25
27	100LW100-30-15	100	100	30	1460	15	66	12-30
28	100LW100-35-18.5	100	100	35	1470	18.5	65	15-35
29	125LW130-15-11	125	130	15	1460	11	62	7-15
30	125LW130-20-15	125	130	20	1460	15	63	10-20
31	150LW145-9-7.5	150	145	9	1440	7.5	63	4-9
32	150LW180-15-15	150	180	15	1460	15	65	5-15
33	150LW180-20-18.5	150	180	20	1470	18.5	75	8-20
34	150LW180-25-22	150	180	25	1470	22	76	12-25
35	150LW130-30-22	150	130	30	1470	22	75	15-30
36	150LW180-30-30	150	180	30	1470	30	73	15-30
37	150LW200-30-34	150	200	30	1480	37	70	13-30
38	200LW300-7-11	200	300	7	970	11	73	3-7
39	200LW250-11-15	200	250	11	970	15	74	4-11
40	200LW400-10-22	200	400	10	1470	22	76	5-10
41	200LW400-13-30	200	400	13	1470	30	73	6-13
42	200LW250-15-18.5	200	250	15	1470	18.5	72	7-15
43	200LW300-15-22	200	300	15	1470	22	73	8-15
44	200LW250-22-30	200	250	22	1470	30	71	12-22
45	200LW350-25-37	200	350	25	1980	37	75	10-25
46	200LW400-30-45	200	400	30	1480	45	70	13-30
47	250LW600-9-30	250	600	9	980	30	74	3-9
48	250LW600-12-37	250	600	12	1480	37	78	5-12
49	250LW600-15-45	250	600	15	1480	45	75	6-15
50	250LW600-20-55	250	600	20	1480	55	73	8-20
51	250LW600-25-75	250	600	25	1480	75	73	12-25
52	250LW800-12-45	250	800	12	980	45	76	5-12
53	300LW500-15-45	300	500	15	980	45	70	7-15
54	300LW800-15-55	300	800	15	980	55	73	8-15
55	300LW600-20-55	300	600	20	980	55	75	10-20
56	300LW800-20-75	300	800	20	980	75	78	12-20
57	300LW950-20-90	300	950	20	980	90	80	11-20
58	300LW1000-25-110	300	1000	25	980	110	82	12-25
59	350LW1100-10-55	350	1100	10	980	55	84.5	4-10
60	350LW1500-15-90	350	1500	5	980	90	82.5	6-15
61	350LW1200-18-90	350	1200	18	980	90	83.1	8-18
62	350LW1100-28-132	350	1100	28	740	132	83.2	15-25
63	350LW1000-36-160	350	1000	36	740	160	78.5	20-36
64	400LW1500-10-75	400	1500	10	980	75	82.1	3-10
65	400LW2000-15-132	400	2000	15	740	132	85.5	6-15
66	400LW1700-22-160	400	1700	22	740	160	82.1	10-22
67	400LW1500-26-160	400	1500	26	740	160	83.5	12-26
68	400LW1700-30-200	400	1700	30	740	200	83.5	15-30
69	400LW1800-32-250	400	1800	32	740	250	82.1	17-32

上海永鹏水泵LW型直立式无堵塞排污泵客户订购提示：

1）、请提供您需订购的排污泵产品主要技术参数：流量、扬程、电机功率、材质或输送介质名称（根据水泵选型表）
2）、上海永鹏水泵网为您提供的"永鹏牌"LW型直立式无堵塞排污泵产品主要样本资料：产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供排污泵用户作选型参考。
3）、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新LW型直立式无堵塞排污泵使用说明书为准，或来信来电技术咨询、索取所需图纸。
4）、请向我司免费索取解压密码后下载：LW型直立式无堵塞排污泵使用说明书。
