您现在位于:首页 >> 排泥设备 >> ZXX型悬挂式中心传动单(双)管吸泥机

ZXX型悬挂式中心传动单(双)管吸泥机

设备用途

悬挂式中心传动单(双)管吸泥机是我公司在吸收国内外先进技术的基础上开发成功的新产品。主要适用于周边进水、周边出水的大型圆形沉淀池中、排除沉淀池底部的污泥,使水质净化。该机型具有沉降面积大、沉降效率高、处理效果好等优点。我公司专业人员深入研究、消化吸收国内外先进技术,建立了一套完善的水力模型,经多年实践证明,可以确保布水均匀、排泥均匀,充分发挥周进周出沉淀池的优点。


ZXX型悬挂式中心传动单(双)管吸泥机

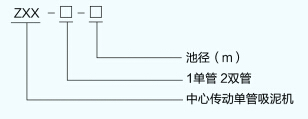

型号说明

工作原理及构造

周边进水、周边出水的沉淀池是一种先进的污水处理构筑物。污泥混合物进入配水槽内,经槽底配水孔均匀地流入池内,在周边进水挡板的作用下,水流从池底部流向中心,从上部返回周边水槽内(详见下图),在此过程中, 污泥在重力作用下沉积于池底,完成泥水分离。周边配水槽采用变断面。配水孔不均匀分布设计,以保证配水槽在变水头、变流量状况下周边配水的均匀性。 吸泥机悬挂于沉淀池中心柱上,驱动机构带动桁架与吸泥管旋转,在静水压力的作用下,污泥均匀地进入吸泥管上经独特设计的排泥孔口,在排水井内套筒阀的控制下排出池外,污泥量的大小由套筒阀的开启度来控制。池表面的浮渣通过表面撇渣装置撇入排渣斗,排入集泥坑。

设备特点

1、 采用新型结构,根据污泥沉降量采用一根或二根排泥总管,结构轻,排泥均匀;
2、 采用新型传动结构,传递扭矩大,可达50000N . m,工作可靠;
3、 单(双)管吸泥机一侧设吸泥管,另一侧设刮泥板,或两侧均为排泥管,使排泥更彻底;
4、 根据不同的流量及池径设计周边进出水槽,详细资料另行提供;
5、 设有过载报警,超载停机、扭矩保护等各种措施,确保安全运行。

外形尺寸与性能参数

参数 池径CD (m) 周边线速(m/min) 电机功率 (kw) 推荐池深 (m)
型号 初沉池
ZXX-25 25 3~4.5 0.55 3.5~4.5
ZXX-36 36
ZXX-40 40 0.75
ZXX-42 42
ZXX-52 52

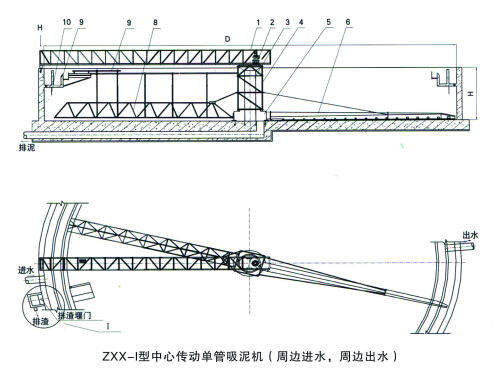

ZXX-I型中心传动单管吸泥机(周边进水,周边出水)

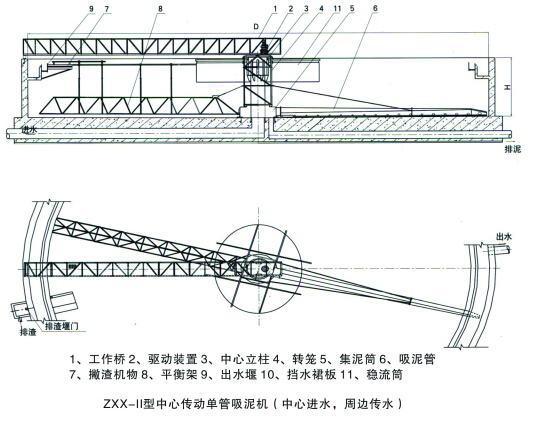

ZXX-II型中心传动单管吸泥机(中心进水,周边传水)

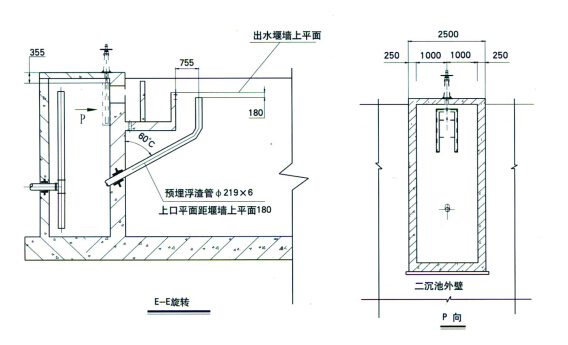

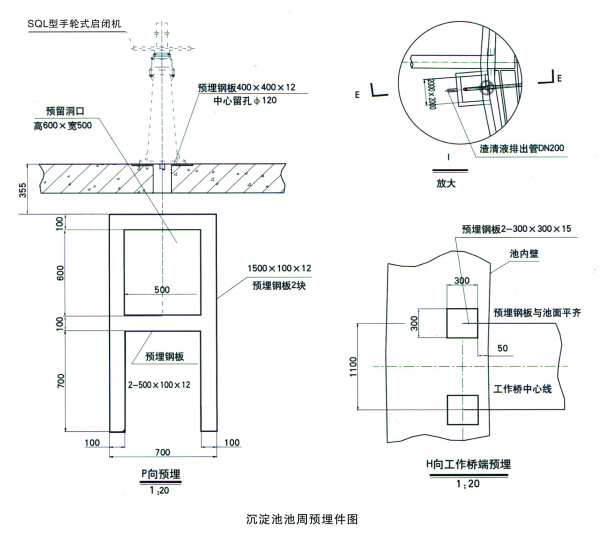

沉淀池池周预埋件图

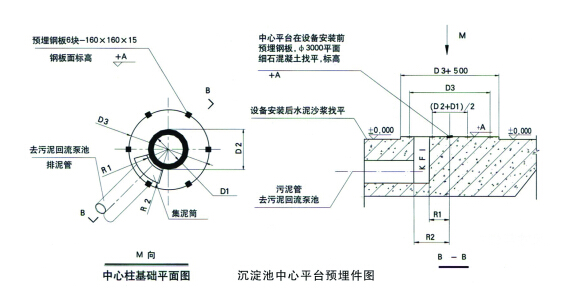

沉淀池中心平台预埋件图

说明: 1、 标高单位为米;
2、 其余尺寸单位为毫米;
3、 在设备安装前中心平台应预埋钢板,并画出工作桥中心线投影线;
4、 预埋钢板下面应焊接钢筋与基础牢固结合,保证预埋钢板与工作桥的相对位置,
5、 预埋钢板160 x 160 x 15六块上板面应在同一水平面上,水平度误差小于1/1000;
6、 预埋环形钢板D2xD1x15上板面应在同一水平面上,水平度误差小于1/1000。

ZXX型中心传动单管吸泥机中心平台及预埋件尺寸表

参数 D1 D2 D3 R1 R2 A
型号 (mm) (mm) (mm) (mm) (mm) (mm)
ZXX-25 570 890 1860 550 790 0.03
ZXX-30 670 990 2180 610 950 0.05
ZXX-35 730 1050 2460 680 1100 0.07
ZXX-40 830 1150 2500 635 1150 0.09
ZXX-45 930 1250 2560 635 1200 0.11
ZXX-50 1030 1350 2660 685 1250 0.13
ZXX-55 1130 1450 2760 735 1300 0.15

订货说明

1、 订货时请提供二沉池的设计流量(最大、最小、平均值)、池径、池深、回流比等工艺设计基本参数及吸泥机的数量;
2、 需要溢流板,挡水板、排渣斗、套筒阀等配件时,请予注明。若远程控制时,套筒阀需用电驱动,请予注明,渣斗及堰板安装参见周边传动刮吸泥机;
3、 注明主体设备的材质(碳钢或不锈钢等),防腐有特殊要求时请注明;
4、 用户有特殊要求时,经双方协商后作出调整;
5、 我公司可根据用户要求为用户设计50m以内的任何规格的吸泥机;
6、 我公司可为用户提供安装、调试等完善的售后服务。

上海永鹏ZXX型悬挂式中心传动单(双)管吸泥机客户订购提示:

1)、请提供您需订购的 排泥设备 产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称
2)、上海永鹏水泵网为您提供的"永鹏牌"ZXX型悬挂式中心传动单(双)管吸泥机产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有环保设备相关技术资料仅供输送提升设备用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新ZXX型悬挂式中心传动单(双)管吸泥机使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:ZXX型悬挂式中心传动单(双)管吸泥机使用说明书。
