您现在位于:首页 >> 排泥设备 >> ZBG型周边传动刮泥机

ZBG型周边传动刮泥机

设备用途

主要用于辐流式初沉、二沉池的排泥,也可用于浓缩池的排泥,是一种新型的刮泥机


ZBG型周边传动刮泥机

型号说明

工作原理及构造

浓缩机由中心传动装置驱动传动轴、刮臂等旋转,刮臂上的刮板将污泥由池边逐渐刮至池中心的泥坑中,通过排泥管排出池外;刮臂上固定有搅拌栅条,旋转时对污泥搅动使水和气体外溢,提供絮状污泥的沉淀空间,加速污泥的下沉,提高浓缩效果。

主要特点

1、 主梁除传统碳钢制作外,还可采用铝合金或不锈钢制作,适用范围广,装饰效果好;
2、 采用新型铰支结构,使刮泥机的承载状况更好,减少了运行功率,降低运行陈本;
3、 安全性好,遇有较大障碍物时,刮板会自动让耙,配力矩保护装置。安全性能更高;
4、 驱动装置进行了优化设计,效率高。外形美观,也可按照用户要求配进口减速机或轴装式减速机,更美观耐用;
5、 刮泥板采用对数螺旋线型,刮泥效果好。

外形尺寸与性能参数

参数 池径CD (m) 周边线速 (m/min) 单边功率 (kw) 周边单个轮压P (kn) 池边深 (mm)
型号
ZBG-14 14     18
ZBG-16 16   0.55/0.37 18
ZBG-19 18     20
ZBG-20 20     25
ZBG-24 24   0.75/0.37 35
ZBG-25 25   40
ZBG-28 28 2~3   50 3000-5000
ZBG-30 30     60
ZBG-35 35   1.1/0.75 75
ZBG-40 40     80
ZBG-42 42     82
ZBG-45 45   1.5/0.75 86
ZBG-55 55     95

注:1、中心支礅承压:半桥式为2P,全桥式为4P; 2、功率栏中,大数值为普通减速机拖动的ZBG型与NBS型,功率小数值为轴装减速机拖动的ZBG型功率。

NZS4-20外形结构及技术参数

参数 性能差数 周边线速度(m/min) 推荐池深 池底坡度 提耙高度
型号 功率(kw) 外缘线速(m/min) 池径0(mm) A B H (m) (m) (m)
NZS-15   2.46 15000 15100 1250
NZS-16 1.5 2.62 16000 16100 4.5 1:12 200
NZS-18 2.95 18000 18100 2000
NZS-20   3.24 20000 20100
订货说明

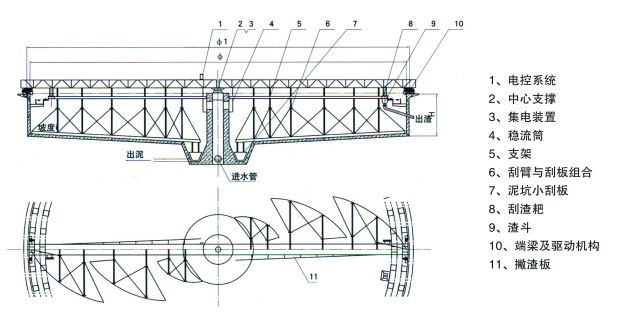

沉淀池周边传动刮泥机外形结构图(全桥式)

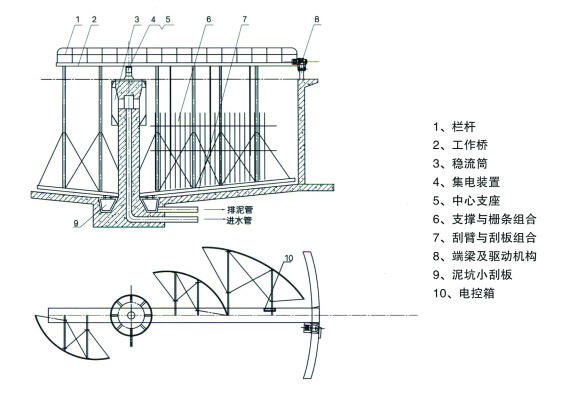

NBS型浓缩池周边传动刮泥机外形结构图(半桥式))

上海永鹏ZBG型周边传动刮泥机客户订购提示:

1)、请提供您需订购的 排泥设备 产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称
2)、上海永鹏水泵网为您提供的"永鹏牌"ZBG型周边传动刮泥机产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有环保设备相关技术资料仅供输送提升设备用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新ZBG型周边传动刮泥机使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:ZBG型周边传动刮泥机使用说明书。
