您现在位于:首页 >> 排泥设备 >> ZBX型周边传动刮泥机

ZBX型周边传动刮泥机

设备用途

周边传动吸泥机是给排水工程中使用较多的设备之一,主要用于大 型辐流式初沉池与二沉池的排泥,特别适用于比重较轻的生物污泥的排除,对水流扰动极小,排泥效果好。更有泥量调节阀调节出泥 量,适应各种条件下的出泥,也可采用虹吸排泥来控制出泥量。


ZBX型周边传动刮泥机

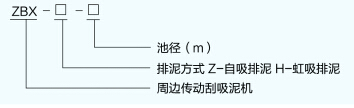

型号说明

工作原理及构造

驱动装置推动工作桥沿池平面旋转,工作桥带动刮臂旋转,固定于刮臂上的刮板将泥由池边逐渐刮到池中心的集泥斗中。刮泥板曲线为对数螺旋线形,受力均匀,刮泥彻底,当池底遇有障碍物时,能自动让耙,保护机器不受伤害。 驱动装置可设扭矩保护装置,工作更加安全。

设备特点

1、 主梁除传统碳钢制作外,还可采用铝合金或不锈钢制作,适用范围广,装饰效果好;
2、 驱动装置进行了优化设计,效率更高,外形更趋美观,可按照用户要求配进口减速机或轴装式减速机,美观耐用;
3、 ZBXH型吸泥机水下无密封及易损件,维护简单。

外形尺寸与性能参数

型号 ZBX-20 ZBX-25 ZBX-30 ZBX-35 ZBX-40 ZBX-45 ZBX-50 ZBX-55
参数
池径(mm) CD 20000 CD 25000 CD 30000 CD35000 O40000 CD45000 O50000 CD55000
处理水量(m3/h) 283 442 636 769 1005 1272 1570 1900
滚轮中心直径0(mm) CD 20400 CD 25400 CD 30400 CD35400 O40400 CD45400 50400 CD55400
周边轮压P (kn) 22.5 25 26.5 28.5 30 32.5 39 42.5
周边线速(m/min) 2~3
单边功率(kw) 0.37 0.37 0.37/0.75 0.37/0.75 0.55/0.75 0.55/1.1 0.75/1.1 0.75/1.1
排泥管径0(mm) CD 300 CD 350 CD 400 CD 450 CD 500 CD 600 CD 600 CD 700
池深H(mm) 3000-6000

注:1、中心支礅承压:半桥式为2P,全桥式为4P; 2、功率栏中,大数值为普通减速机拖动的ZBG型与NBS型,功率小数值为轴装减速机拖动的ZBG型功率。

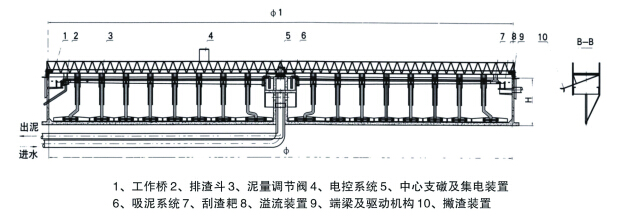

ZBX周边传动吸泥机外形结构图

ZBX周边传动吸泥机土建预埋件图

参数   型号 ZBX-20 ZBX-25 ZBX-30 ZBX-35 ZBX-40 ZBX-45 ZBX-50 ZBX-55
CD1 CD 20000 CD 25000 CD 30000 CD35000 40000 CD45000 CD 50000 CD55000
2 3850 4050 CD4250 CD4450 (P4650 CD4850 <3)5050 5250
3 CD 600 CD 700 (D1000 1200 CP 1300 1500 1700 (D1800
4 (D1100 1200 (D1600 (D1800 2100 (P2300 (P2500 (P2600
5 3580 3780 CD 3980 4180 (D4380 CD4580 CD4780 4980
L1 1500 1500 1500 2000 2500 2500 2500 2500
L2 650 650 75〇 75〇 75〇 75〇 75〇 750
B 450 500 500 550 550 600 650 600
H1 500 500 500 600 600 700 700 700

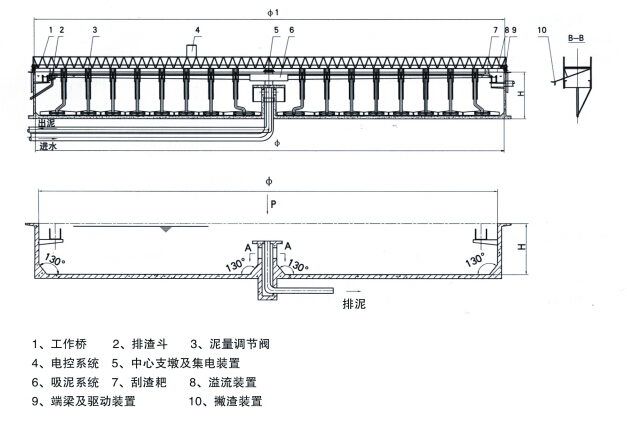

ZBXH周边传动吸泥机外形结构图

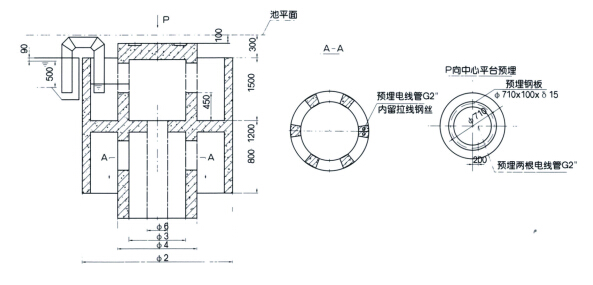

ZBXH周边传动吸泥机中心支墩土建预埋件图

上海永鹏ZBX型周边传动刮泥机客户订购提示:

1)、请提供您需订购的 排泥设备 产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称
2)、上海永鹏水泵网为您提供的"永鹏牌"ZBX型周边传动刮泥机产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有环保设备相关技术资料仅供输送提升设备用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新ZBX型周边传动刮泥机使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:ZBX型周边传动刮泥机使用说明书。
