3DP-60型高压往复泵

3DP-60型高压往复泵
3DP-60型高压往复泵

产品概述

3DP-60系列高压往复泵,主要适用于石油、化工、化肥工业作为流程泵,油田、盐矿作为注水泵,钢管、压力容器作为试压泵、增压泵,建筑、造船、化工等工业的高压清洗除垢,锅炉给水、液压机械的传动源、以及食品、制药、仪表等需要高压 流体且工艺流程脉冲要求高的部门。

工作结构原理

高压往复泵是由电动机、联轴器、减速器、传动部分、泵头部分、公共底座等组成。它是由电动机通过减速器、皮带传动或无级调速器,带动曲轴旋转,推动连杆经滑块(十字头)使柱塞作直线往复运动,在泵头进口阀的启闭作用下达到吸排液目的。高压往复泵泵头材料可根据用户输送各种高压液体需要,采用锻造碳钢合金、不锈钢等,进出口阀座、阀套、阀片填料函、柱塞等主要过流部分采用2Cr13、不锈钢、非金属材料,阀球采用9Cr13、陶瓷、F46等材质。 我公司生产的高压往复泵设计先进、结构新颖,泵的技术条件符合GB9234《机动往复泵技术条件》,泵的试验方法符合GB7784《机动往复泵实验方法》,它具有运转平稳、维修方便、密封安全可靠、易损件寿命长、泵的容积效率高等特点。 (泵体材料有合金钢、马氏体、奥氏体不锈钢、316、316L双相钢。)

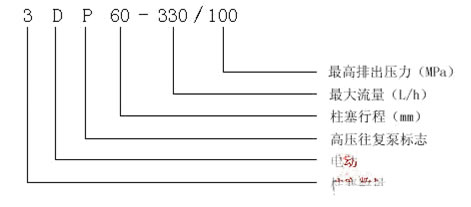

产品意义

3DP-60型高压往复泵 产品意义
3DP-60型高压往复泵 产品意义

性能参数表


泵推力:2100k
gRated Plunger Load:2100kg
泵行程:60mm
Stroke Length:60mm
泵重量:500kg
Weight:500kg
柱塞直径mm 72 65 60 50 42 38 30 27 22 20 19 16
工作压力Mpa 2 6 8 12 16 20 30 40 60 70 80 100
泵转速min 流量 L/min    M3/h         功率 KW
90 L/min 66 53 45 31 22 18 11.4 9.2 6.1 5 4.5 3.2
M3/h 3.9 3.2 2.7 1.9 1.3 1.1 0.68 0.55 0.37 0.3 0.27 0.19
 KW 2.64 6.36 7.2 7.44 7 7.2 6.8 7.3 7.32 7 7.2 6.4
110 L/min 80 65 55 39 27 22 14 11 7.5 6.2 5.6 3.9
M3/h 4.8 3.9 3.3 2.3 1.6 1.3 0.8 0.66 0.45 0.37 0.33 0.23
 KW 3.2 7.8 8.8 9.36 8.64 8.8 8.4 8.8 9 8.68 8.96 7.8
130 L/min 95 77 66 46 32 26 16.5 13 8.8 7.3 6.6 4.7
M3/h 5.7 4.6 3.9 2.7 1.9 1.6 1 0.8 0.53 0.44 0.39 0.28
 KW 3.8 9.2 10.5 11 10 10 9.9 10 10 10 10 9.4
140 L/min 103 84 71 49 35 28 18 14 10 8 7 5
M3/h 6.17 5.03 4.25 2.95 2.1 1.68 1.08 0.84 0.6 0.48 0.42 0.3
 KW 4 10 11 11 11 11 11 11 12 11 11 10
200 L/min 146 119 102 70 50 41 25 21 14 11 10 7
M3/h 8.74 7.13 6.11 4.19 2.99 2.46 1.5 1.26 0.84 0.66 0.6 0.42
 KW 6 14 16 17 16 16 15 17 17 15 16 14
280 L/min 205 167 142 99 70 57 36 29 19 16 14 10
M3/h 12.2 10 8.5 5.93 4.19 3.41 2.16 1.74 1.14 0.96 0.84 0.6
 KW 8 20 22 22 22 22 21 22 22 22 22 20
350 L/min 256 209 178 124 87 71 44 36 24 20 18 13
M3/h 15.3 12.5 10.6 7.43 5.21 4.25 2.63 2.16 1.44 1.2 1.08 0.78
 KW 10 25 28 30 28 28 26 29 29 28 29 26
400 L/min 293 238 203 141 100 82 51 41 27 23
M3/h 17.5 14.2 12.1 8.44 5.99 4.91 3.05 2.46 1.62 1.38
 KW 12 29 32 34 32 33 30 33 32 32
450 L/min 330 268 229 159 112 92 57 46 31
M3/h 19.7 16 13.7 9.52 6.71 5.51 3.41 2.75 1.8
 KW 13 32 37 38 36 37 34 37 37

选型注意事项

1.泵的用途;
2.输送介质的性质(名称、浓度、温度、密度、粘度、腐蚀性等);
3.流量要求;
4.进出口压力要求;
5.工作现场条件和工作制;
6.其它特殊要求(如防爆、保温、高温等)。

◇适用于阀门管道试压泵、计量泵、高压清洗泵、流程泵、加药泵、液压泵、输油泵等专业用泵
◇组装形式:有卧式、立式、固定式、移动式。
◇传动形式:有电动机、柴油机、齿轮箱、皮带轮、电磁调速、变频调速。
◇技术参数作为选型参考,每个品种的泵都装有安全调压阀,泵的压力可任意调节。
◇你选型时表中流量不合适,可用电磁调速,变频调速,变换柱塞直径来调节流量,满足选型需求。

3DP-60型高压往复泵客户订购提示:

1)、请提供您需订购的隔膜泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、3DP-60型高压往复泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供隔膜泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新3DP-60型高压往复泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:3DP-60型高压往复泵使用说明书。
