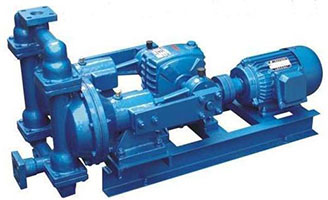

产品概述

DBY型涡轮式电动隔膜泵(简称:DBY电动隔膜泵),采用涡轮式减速机传动,通过曲轴滑块机构带动双隔膜作往复运动,使工作腔容积发生交替变化从而达到将液体不断地吸入和排出。同时,近年来由于隔膜材质取得了突破性的进展,大大地延长隔膜是使用寿命,因此被越来越广泛地替代部分离心泵、螺杆泵来应用于石化、陶瓷、冶金等行业,DBY型电动隔膜泵适用于低压,即出口压力≤3kgf/cm2的场合,YGB型适用于出口压力≤4kgf/cm2的场合。

性能特点

一、不需灌引水,自吸能力达7米以上。
二、通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
三、由于隔膜将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏。且泵本身无轴封,使用寿命大大延长。根据不同介质,隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等,可以满足不同用户的要求。
四、泵体介质流经部份,可根据用户要求,分为铸铁、不锈钢、衬胶,电机分为普通式和防爆式(b3d)两种,目前该泵正应用在下列场合。

主要用途

1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。

工作原理

DBY型涡轮式电动隔膜泵工作原理
DBY型涡轮式电动隔膜泵工作原理

电机“4”通过减速箱“3”带动左右柱塞上面的隔膜“2”一前一后往复运动,在左右两个泵腔内,装有上下单向球阀“1”,隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替开启和关闭,从而将液体不断的吸入和排除。

特性曲线图

DBY型涡轮式电动隔膜泵特性曲线图
DBY型涡轮式电动隔膜泵特性曲线图

DBY型涡轮式电动隔膜泵 特性曲线图

主要性能规格

型号  流量 m3/h 扬程 m 吸程 m 配备功率 KW 使用温度℃ 配备减速 机型号
进口 出口 铸铁 不锈钢 铝合金
DBY-10 丝扣 3/8″ 0.5 40 3 0.55 100 150 80 XWD0.55-2-35
DBY-15 丝扣 1/2″ 0.75 40 3 0.55 100 150 80 XWD0.5-2-35
DBY-25 25 25 3.5 40 4 1.5 100 150 80 XLD1.5-3-35
DBY-40 40 40 4.5 40 4 1.5 100 150 80 XLD1.5-3-35
DBY-50 50 50 6.5 40 4.5 2.2 100 150 80 XLD2.2-3-35
DBY-65 65 65 8 40 4.5 2.2 100 150 80 XLD2.2-3-35
DBY-80 80 80 16 40 5 3 100 150 80 XLD3-3-35
DBY-100 100 80 20 40 5 3 100 150 80 XLD3-3-35

外型安装尺寸

DBY型涡轮式电动隔膜泵外型安装尺寸
DBY型涡轮式电动隔膜泵外型安装尺寸

DBY电动隔膜泵 外型安装尺寸

型号  A A1 A2 A3 B K DN D1 ф1 фd h H1 H2
DBY-25 900 75 160 300 180 550 25 75 11 17.5 110 315 620
DBY-40 900 75 160 300 180 550 40 100 14 17.5 110 315 620
DBY-50 960 140 250 370 240 550 50 110 14 17.5 85 360 820
DBY-65 960 140 250 370 240 550 65 130 14 17.5 85 360 820
DBY-80 900 110 0 700 390 800 80 150 17.5 17.5 130 470 980
DBY-100 900 110 0 700 390 800 100 150 17.5 17.5 130 470 980

材料特性

隔膜品种 介质种类 丁晴橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯 食品橡胶
发 烟 硝 酸 × ×
浓 硝 酸 × ×
浓 硫 酸 × ×
浓 盐 酸 ×
浓 磷 酸 ×
浓醋酸 × × ×
浓氢氧化钠
无水氨
稀硝酸 × ×
稀 硫酸
稀 盐酸 ×
稀 磷酸 × ×
稀氢氧化钠
氨水 ×
× ×
汽油
石油 ×
四氯化碳
二硫化碳   ×
乙醇
丙酮 × ×
甲酚 ×
乙醛 × ×
乙苯 × ×
丙 烯 晴 ×
丁醇
丁二烯 ×
苯 乙烯 × ×
醋 烯 乙 酯 × × ×
× × ×

注:○——寿命较长、△——寿命一般、×——不可用,本表仅从耐腐性考虑,因聚四氯乙烯弹性比橡胶差,故实际使用寿命因压力,泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。
