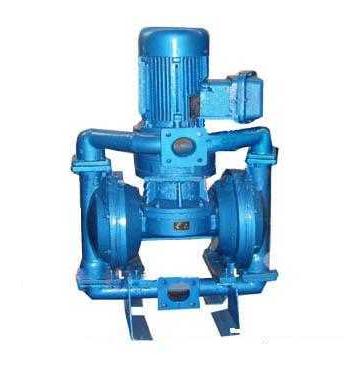

DBY-L型立式电动隔膜泵

DBY-L型立式电动隔膜泵
DBY-L型立式电动隔膜泵

DBY-L型立式电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合。

主要用途

一、不需灌引水,自吸能力达3米以上。
二、通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
三、由于隔膜将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏。且泵本身无轴封,使用寿命大大延长。根据不同介质,隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等,可以满足不同用户的要求。
四、泵体介质流经部份,可根据用户要求,分为铸铁、不锈钢、衬胶,电机分为普通式和防爆式两种,目前该泵正应用在下列场合。

技术参数

流量(m3/h):0.5-20
扬程(m):30
吸程(m):3-5
最大允许通过颗粒φ(mm):1-10
电机功率KW:0.55-5.5

产品特点

1、 用焊接隔离套静态死封密,完全解决动态机械密封泄露问题。
2、 结构简单,易拆卸,易清洗,无死角

选型说明

工作温度:-20-150℃
工作环境与介质:确定是否需要防爆。
工作条件:卫生离心磁力泵高低液位及水平输送,非自吸型。
泵体材质:根据介质要求316L与304选择

主要性能规格参数表

型号  流量
(m3/h)
吸程
(m)
扬程 (m)  出口压力
(kgf/cm2)
电动功率
转/KW
使用温度℃  泵进出口
尺 寸
备注
铸铁  不锈钢
DBY-10  0.5  30  0.55  90  150  3/8"  丝扣
DBY-15  0.75  30  0.55  90  150  1/2"   丝扣
DBY-25  3.5  30  1.5  90  150  1"   丝扣
DBY-40  4.5  30  1.5 90  150  11/2"  丝扣
DBY-50  6.5  4.5  30  2.2 90  150  50mm 法兰
DBY-65  4.5  30  2.2 90  150  65mm  法兰
DBY-80  16  30  4 90  150  80mm  法兰
DBY-100  20  30  4 90  150  100mm  法兰

材料特性

隔膜品种 介质种类 丁晴橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯 食品橡胶
发 烟 硝 酸 × ×
浓 硝 酸 × ×
浓 硫 酸 × ×
浓 盐 酸 ×
浓 磷 酸 ×
浓醋酸 × × ×
浓氢氧化钠
无水氨
稀硝酸 × ×
稀 硫酸
稀 盐酸 ×
稀 磷酸 × ×
稀氢氧化钠
氨水 ×
× ×
汽油
石油 ×
四氯化碳
二硫化碳   ×
乙醇
丙酮 × ×
甲酚 ×
乙醛 × ×
乙苯 × ×
丙 烯 晴 ×
丁醇
丁二烯 ×
苯 乙烯 × ×
醋 烯 乙 酯 × × ×
× × ×

注:○——寿命较长、△——寿命一般、×——不可用,本表仅从耐腐性考虑,因聚四氯乙烯弹性比橡胶差,故实际使用寿命因压力,泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。
