D671X/F/J/H/S气动对夹蝶阀

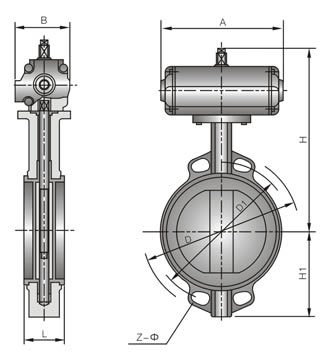

D671X/F/J/H/S-10/16C(Q/P)气动对夹蝶阀外形尺寸图
D671X/F/J/H/S-10/16C(Q/P)气动对夹蝶阀外形尺寸图

主要性能规范

适用温度 适用介质
天然胶≤ 85℃ 石膏浆液、石灰石浆液、 回收水、工艺水、废水
三元乙丙胶≤100℃

主要零件材料

名称 材料
阀体 灰铸铁、球墨铸铁、碳钢
蝶板 碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢 双相不锈钢板 1.4529、C276
阀座 天然橡胶、三元乙丙胶
阀杆 不锈钢、 2Cr13、304

主要外形尺寸和连接尺寸 (mm)

公称通径(DN) L D D1 Z-Ф A B H H1 重量(kg)
40 33 150 110 4-18 127 60 214 60 6
50 43 165 125 4-18 127 60 234 64 7
65 46 185 145 4-18 133 70 273 80 10
80 46 200 160 8-18 133 83 293 90 11
100 52 220 180 8-18 203 100 327 102 16
125 56 250 210 8-18 222 120 376 112 22
150 56 285 240 8-22 294 120 386 132 24
200 60 340 295 8-22 337 172 483 160 45
250 68 395 350 12-22 380 172 510 206 57
300 78 445 400 12-22 420 224 612 232 90
350 78 505 460 16-22 450 224 643 263 103
400 102 565 515 16-26 603 272 732 295 177
450 114 615 565 20-26 603 272 754 327 193
500 127 670 620 20-26 683 272 812 358 343
600 154 780 725 20-30 683 360 952 474 380
采用标准 设计制造: GB12238结构长度:GB12221(20系列)法兰:GB/T17241.6PN1.0MPa

D671X/F/J/H/S气动对夹蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、D671X/F/J/H/S气动对夹蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D671X/F/J/H/S气动对夹蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:D671X/F/J/H/S气动对夹蝶阀使用说明书
