D672X气动对夹式蝶阀

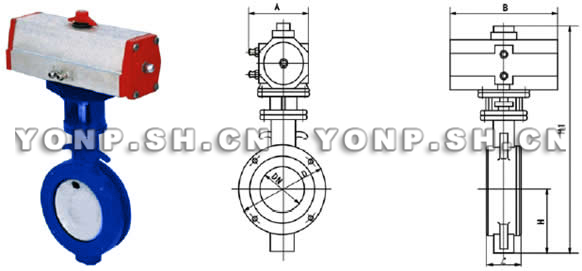

D672X气动对夹式蝶阀外形尺寸图
D672X气动对夹式蝶阀外形尺寸图

主要连接外型尺寸和连接尺寸

DN L H H1 A B D
0.6 MPa 1.0 MPa 1.6 MPa
50 43 77 625 180 200 88 99 99
65 46 85 625 180 200 108 118 118
80 46 95 645 180 200 124 132 132
100 52 105 675 180 200 144 156 156
125 56 129 715 180 200 174 184 184
150 56 132 800 270 280 199 211 211
200 60 165 850 270 280 254 266 266
250 68 197 925 270 280 309 319 319
300 78 234 1035 380 420 363 370 370
350 78 283 1070 380 420 413 429 429
400 102 325 1190 450 470 463 480 480
450 114 369 1250 480 490 518 530 548
500 127 404 1290 480 490 568 582 609
600 154 470 1455 480 490 667 682 720
700 465 503 1585 640 660 772 794 794
800 190 571 1700 640 660 878 901 901
900 203 621 1865 750 860 978 1001 1001
1000 216 702 2015 850 900 1078 1112 1112
1200 254 818 2250 850 900 1295 1328 1328

D672X气动对夹式蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、D672X气动对夹式蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D672X气动对夹式蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:D672X气动对夹式蝶阀使用说明书
