D373H涡轮硬密封对夹蝶阀

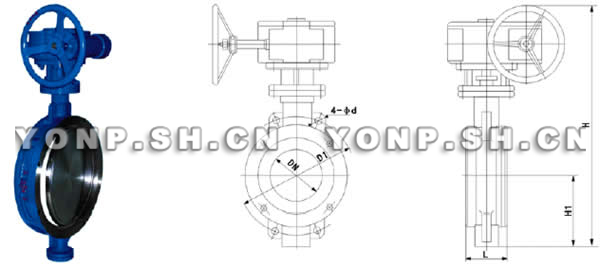

D373H涡轮硬密封对夹蝶阀外形尺寸图
D373H涡轮硬密封对夹蝶阀外形尺寸图

技术性能

D373涡轮硬密封对夹蝶阀适用于水、蒸汽、油品、空气、煤气等各种不同介质,D373涡轮硬密封对夹蝶阀的主要特点有:
1、适用温度-20~+425oC;
2、工作压力大,耐磨损,使用寿命长,启闭轻松;
3、D373涡轮硬密封对夹蝶阀密封性能好,具有自动定心作用,泄漏量小;
4、F四氟密封适用温度≤160oC。上海永鹏实业生产的涡轮硬密封对夹蝶阀已被广泛应用于食品、饮料、医药、石化、电厂、钢厂、工业环保水处理、高层建筑给排水管路等多种管路上作调节介质流量和启闭之用。

主要连接外型尺寸和连接尺寸

公称通径 (DN) 主 要 尺 寸 法 兰 尺 寸 和 螺 栓 规 格
1.0 MPa 1.6 MPa 2.5 MPa
L H H1 D1 4-Ф-M D1 4-Ф-M D1 4-Ф-M
50 43 350 112 125 Ф18 125 Ф18 125 Ф18
65 46 370 115 145 Ф18 145 Ф18 145 Ф18
80 49 380 120 160 Ф18 160 Ф18 160 Ф18
100 56 420 138 180 Ф18 180 Ф18 190 Ф23
125 64 460 164 210 Ф18 210 Ф18 220 Ф27
150 70 555 175 240 Ф23 240 Ф23 250 Ф27
200 71 605 208 295 M20 295 M20 310 M24
250 76 680 243 350 M20 355 M24 370 M27
300 83 800 283 400 M20 410 M24 430 M27
350 92 835 310 460 M20 470 M24 490 M30
400 102 915 340 515 M24 525 M27 550 M33
450 114 960 380 565 M24 585 M27 600 M33
500 127 1020 410 620 M24 650 M30 660 M33
600 154 1225 470 725 M27 770 M33 770 M36
700 165 1355 550 840 M27 840 M33 875 M39
800 190 1470 640 950 M30 950 M36 990 M45
900 203 1545 710 1050 M30 1050 M36 1090 M45
1000 216 1795 770 1160 M33 1170 M39 1210 M52
1200 254 1965 890 1380 M36 1390 M45 1420 M52

D373H涡轮硬密封对夹蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、D373H涡轮硬密封对夹蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D373H涡轮硬密封对夹蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:D373H涡轮硬密封对夹蝶阀使用说明书
