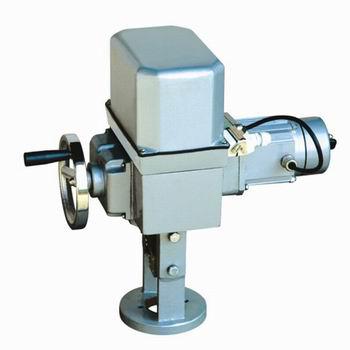

DKZ系列电动执行机构

DKZ系列电动执行机构
DKZ系列电动执行机构

DKZ(ZKZ)型电动直行程电动执行机构以单相交流电源为动力,当与伺服放大器配合时,接受统一的标准信号4mA—20mAdc(或0—10mAdc),将此信号转换成相对应的机械直线位移,操纵简单,双座调节阀,套筒阀等,执行过程系统的调节任务:

特点
1、位置发送器采用齿轮式传动,确保限位可靠准确
2、采用带角度指示的精密导电塑料电位器调试方便,易懂
3、电路采用环氧树脂封装的模块结构并经高低温老化,确保稳定可靠
4、电机采用带过载保护的户外型伺服电机

型号编制说明
DKZ-310(CXH)
DK:普通型  Z:直行程  310:输出力
H:有“H”为户外型;无“H”为标准型(选择项)
C:有“C”表示反馈信号4-20mA,  无“C”表示反馈信号0-10mA
X:有“X”表示带电气限位,无“X”表示不带电气限位

项目名称   DKZ标准型(不带H)   DKZ户外型(带H)
 控制
机构
    输入信号     无
    反馈信号     0—10mAdc 4—20mAdc
    死区     0.4%—3%     0.4%—3%
    基本误差     ±2.5%     ±2.5%
    回差     ≤1.5%     ≤1.5%
    限位     开侧,闭侧     开侧,闭侧
    开度检测   精密导电塑料电位器   精密导电塑料电位器

动力
    动力     220V,50Hz     220V,50Hz
    驱动电机     伺服电机     伺服电机
 附属机构     加热器     选择件     选择件
    手动机构     手轮     手轮
 安装
条件
    环境温度 无加热器—25℃~+70℃ 无加热器—25℃~+70℃
    相对湿度     <95%     <95%
    环境气体     无腐蚀性气体     无腐蚀性气体
    接线口     十四线插头     接线柱
    防护等级       IP65



  型号 额定负载
  (N)
额定行程
  (mm)
全行程时间
 (S)
 额定电流
 (A)
    质量
 (Kg)
    DKZ-310
 DKZ-310H
  4000        10     8   0.65       50
    16     125
    25     20
    30     24
    DKZ-410
 DKZ-410H
 6400        18     16   0.65       50
    30     24
    40     32
    60     50
    DKZ-510
 DKZ-510H
  16000        30     16   1.5       95
    50     30
    60     40
    100     60
    DKZ-610
 DKZ-610H
  25000        30     16   2.5      110
    50     30
    60     40
    100     60
