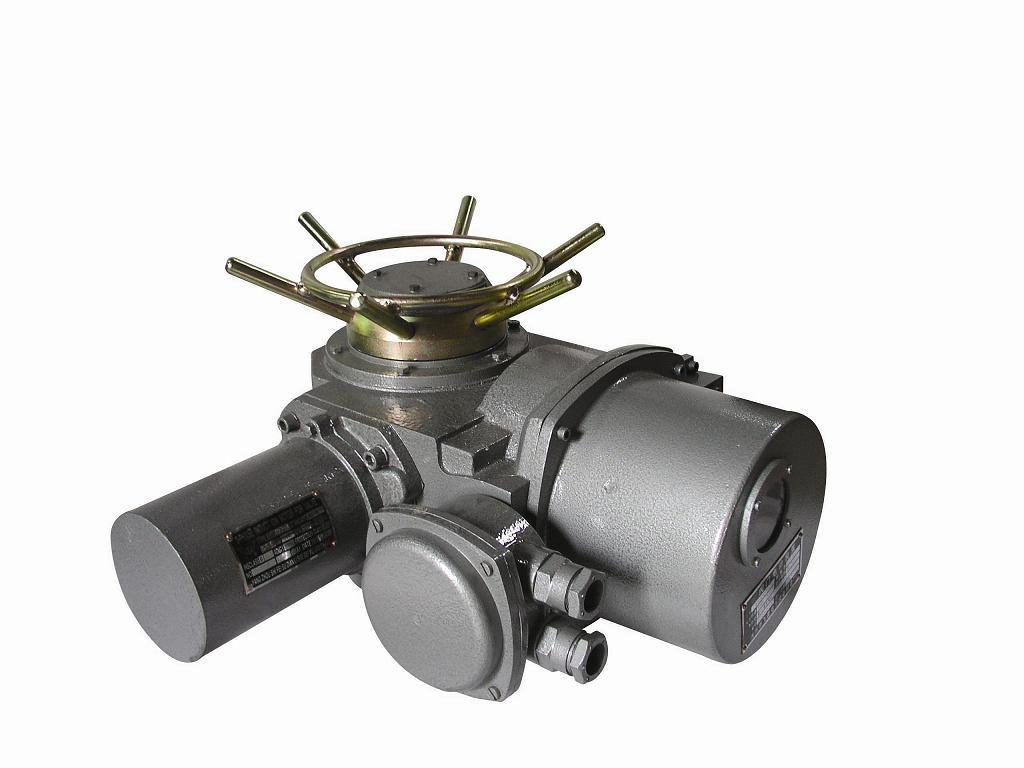

Z型多回转电动执行器

Z型多回转电动执行器
Z型多回转电动执行器

概述

    多回转阀门电动装置,简称为Z型电装,是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀,也可用于暗杆阀。
    本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
    本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型"d"》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
    多回转电动电动装置按防类型分:有普通型、户外型和隔爆型
    按控制方式分:有常规型、整体型和整体调节型
按连接型式分:有转矩型、电站型和推力型


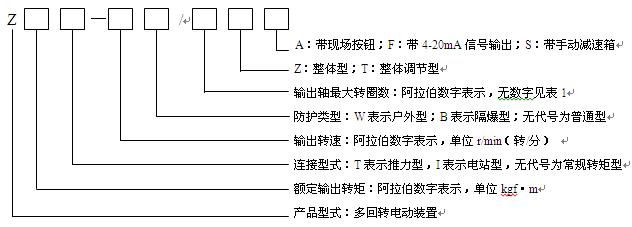

型号示例:
1.Z30I-18W:多回转电动装置,输出转矩300N?m(30kgf?m),电站型接口,输出转速18r/min,最大转圈数60,常规户外型。
2.Z45T-24B/S:多回转电动装置,输出转矩450N?m(45kgf?m),推力型接口,输出转速24 r/min,最大转圈数120,隔爆型,带手动减速箱。
3.Z120-24W/240T:多回转电动装置,输出转矩1200N?m (120kgf?m),转矩型接口,输出转速24 r/min,最大转圈数240圈,整体调节型。

3. 工作环境和主要技术参数

3.1 电源:电机为三相交流,380V (特殊订货660V 或220 V), 50Hz(特殊订货60Hz);控制线为220V,50Hz(特殊订货60Hz);远程控制为24VDC。
3.2 工作环境:
3.2.1 环境温度:-20~+60℃ (特殊订货-40~+80℃)。
3.2.2 相对湿度:≤90%(25℃时)。
3.2.3防护类型:普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所,其中普通型用于户内;隔爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。(详见GB3836.1) 3.2.4防护等级:户外型和防爆型为IP55 (特殊订货IP67) 。
3.3 工作制:短时10分钟 (特殊订货30分钟) 。
3.4 型号规格和主要性能参数见表

基座号 型号规格 公称转矩N·m 公称推力KN 最大阀杆直径mm 最大转圈数

手动
速比
电装输出转速r/min 参考重量Kg
12 18 24 30 36 42 48 60
电机功率
Z5 Z5 50 20 28 60 1:1 - 0.12 0.15 - - - - - 28
Z Z10 100 40 28 60 1:1 018 0.25 0.25 0.37 0.37 0.55 0.55 0.75 45
Z15 150 0.25 0.37 0.37 0.55 0.55 0.75 1.1 1.1 50
Z Z20 200 100 40 60 1:1 0.25 0.37 0.55 0.75 0.75 1.1 - - 63
Z30 300 0.37 0.55 0.75 1.1 1.1 - - - 65
Z Z45 450 150 48 120 1:1
(20:1)
0.55 1.1 1.1 1.5 1.5 2.2 - 3.0 110
Z60 600 0.75 1.1 1.5 2.2 2.2 3 - 4 120
Z Z90 900 200 60 120 1:1
(25:1)
1.1* 1.5 2.2 3 3 4 4 5.5 139
Z120 1200 1.5* 2.2 3 4 4 5.5 5.5 7.5 142
Z Z180 1800 325 70 150 22.5:1 - 4 5.5 5.5 7.5 - - - 264
Z250 2500 - 5.5 7.5 7.5 10 - - - 264
Z Z350 3500 700 80 150 20:1 - 7.5 10 11 15 - - - 430
Z500 5000 - 10 15 15 22 - - - 440

注1:粗线框内为常规供货,特殊转速可协商
注2:带*为8极电机
注3:Z4560、Z90120常规供货不带手动减速箱,()中为手动减速箱速比
注4:最大转圈数超出表中范围订货时应说明

联系上海永鹏获取更多Z型多回转电动执行器产品信息:
