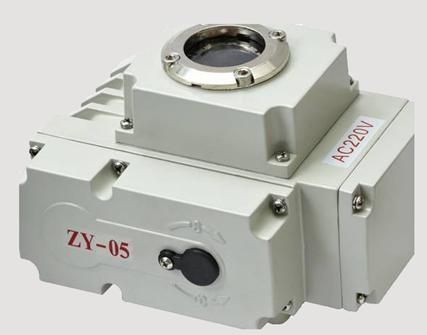

FT型电动执行器
FT型电动执行器

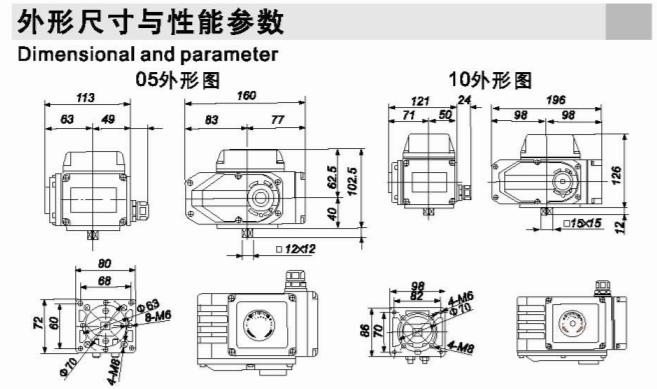

| 02 | 03 | 05 | 10 | |
| 输出力矩 | 20Nm | 30Nm | 50Nm | 100Nm |
| 90°动作时间 | 4S | 10S | 20S/60S | 30S/60S |
| 回转角度范围 | 0-360° | 0-360° | 0-360° | 0-360° |
| 电机功率 | 10W | 10W | 15W | 25W |
| 整机重量 | 2kg | 2 kg | 2 kg | 3 kg |
| 电源 | AC110V、AC220V、AC380V、DC24V | |||
| 绝缘电阻 | 100M/500VDC | |||
| 耐压等级 | 1500VAC 1分钟 | |||
| 防护等级 | ZP65、67 | |||
| 安装方位 | 360°任意角度安装 | |||
| 电气接口 | G1/2防水电缆接头、电源线、信号线各一个 | |||
| 环境温度 | -30℃~+60℃ | |||
| 控制电路选项 | A型：极限位置开关（标准型） S型：带电位器 | |||
| R型：带电位器 Rs型：带电位器和中间位置开关 | ||||
| P型：带伺服控制器（调节型） F型：带R/I变换器 | ||||
| 任选功能 | 除湿加热器 不锈钢支架 联轴器 | |||

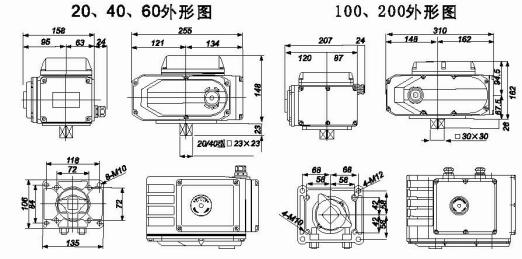

| -20 | -40 | -60 | -100 | -200 | |
| 输出力矩 | 200Nm | 300Nm | 600Nm | 1000Nm | 2000Nm |
| 90°动作时间 | 30S/60S | 30S/60S | 45S | 50S | 100S |
| 回转角度范围 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| 电机功率 | 45W | 60W | 90W | 120W | 120W |
| 整机重量 | 8kg | 8.5 kg | 9.0 kg | 17 kg | 18 kg |
| 电源 | AC110V、AC220V、AC380V、DC24V | ||||
| 绝缘电阻 | 100M/500VDC | ||||
| 耐压等级 | 1500VAC 1分钟 | ||||
| 防护等级 | IP65、67 | ||||
| 安装方位 | 360°任意角度安装 | ||||
| 电气接口 | G1/2防水电缆接头、电源线、信号线各一个 | ||||
| 环境温度 | -30℃~+60℃ | ||||
| 控制电路选项 | A型：极限位置开关（标准型） S型：带电位器 | ||||
| R型：带电位器 Rs型：带电位器和中间位置开关 | |||||
| P型：带伺服控制器（调节型） F型：带R/I变换器 | |||||
| 任选功能 | 除湿加热器 不锈钢支架 联轴器 | ||||
常用普通阀门
| 电动执行机构型号 | 额定输出扭矩Nm | 软密封球阀PN1.6MPa | 中线软密封蝶阀PN1.0MPa | 通风蝶阀PN＜0.1MPa |
| 2 | 20 | DN15~20 | DN32~40 | |
| 3 | 30 | |||
| 5 | 50 | DN25~40 | DN50~65 | DN50~80 |
| 10 | 100 | DN50~65 | DN80~100 | DN100~200 |
| 20 | 200 | DN80~100 | DN125~150 | DN250~300 |
| 40 | 400 | DN125 | DN200 | DN350~450 |
| 60 | 600 | DN150 | DN250 | DN500~600 |
| 100 | 1000 | DN200 | DN300 | DN700~800 |
| 160 | 1600 | DN250 | DN350 | DN900 |
| 200 | 2000 | DN300 | DN400~450 | DN1000 |
| 注：以上配置仅供参考，具体以阀门生产商提供数据为准。 | ||||
