您现在位于:首页 >> 磁力泵 >> 氟塑料磁力驱动泵

氟塑料磁力驱动泵

CQB-F型氟塑料磁力驱动泵
CQB-F型氟塑料磁力驱动泵
CQB-F型氟塑料磁力驱动泵
CQB-F型氟塑料磁力驱动泵

产品特点

防漏设计取消了轴封,利用磁力偶合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地。
由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

工作原理

驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。坚固耐用的泵体结构虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。

主要用途

本产品广泛适用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。使用温度:-20℃至100℃。

型号意义

CQB-F型氟塑料磁力驱动泵
CQB-F型氟塑料磁力驱动泵

CQB-F型氟塑料磁力驱动泵性能参数

型 号 口径(mm) 流量 (m3/h) 扬程 (m) 电机功率 (kW) 电 压  (V) 材 质
进口 出口
CQB15-10-85F 15 15 1.8 8 0.12 220/380 氟 塑 料
CQB20-15-105F 25 18 3 12 0.37 220/380
CQB32-25-125F 32 25 3.2 20 0.75 380
CQB32-25-145F 32 25 3.2 25 0.75 380
CQB40-32-115F 40 32 6.3 15 0.75 380
CQB40-32-145F 40 32 6.3 25 1.5 380
CQB40-32-160F 40 32 6.3 32 2.2 380
CQB50-40-125F 50 40 12.5 20 2.2 380
CQB50-40-160F 50 40 12.5 32 3 380
CQB65-50-125F 65 50 25 20 3 380
CQB65-50-160F 65 50 25 32 5.5 380
CQB80-65-125F 80 65 50 20 7.5 380
CQB80-65-160F 80 65 50 32 11 380
CQB100-80-125F 100 80 100 20 11 380
CQB100-80-160F 100 80 100 32 18.5 380
注:表中CQB32-25-125F----CQB100-80-160F都可配防爆电机

CQB-F型氟塑料磁力驱动泵性能曲线图

CQB-F型氟塑料磁力驱动泵性能曲线图
CQB-F型氟塑料磁力驱动泵性能曲线图

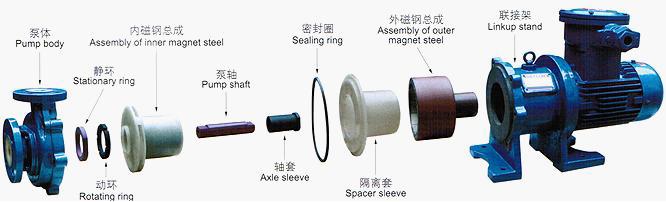

CQB-F型氟塑料磁力驱动泵结构爆炸图

CQB-F型氟塑料磁力驱动泵结构爆炸图
CQB-F型氟塑料磁力驱动泵结构爆炸图

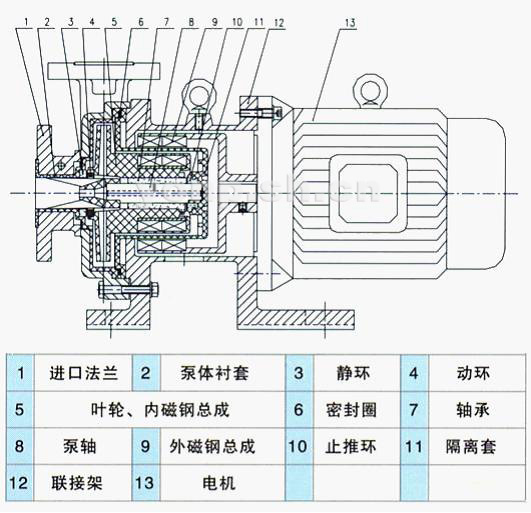

CQB-F型氟塑料磁力驱动泵(结构图)

CQB-F型氟塑料磁力驱动泵(结构图)
CQB-F型氟塑料磁力驱动泵(结构图)

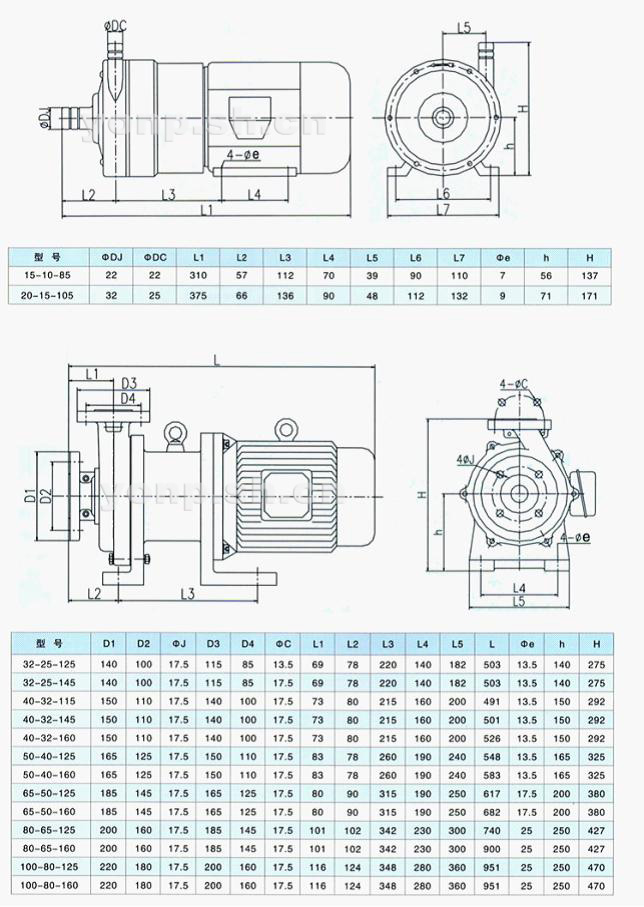

CQB-F型氟塑料磁力驱动泵(安装尺寸)

CQB-F型氟塑料磁力驱动泵(安装尺寸)
CQB-F型氟塑料磁力驱动泵(安装尺寸)

氟塑料磁力驱动泵客户订购提示:

1)、请提供您需订购的磁力泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、氟塑料磁力驱动泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供磁力泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新氟塑料磁力驱动泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:氟塑料磁力驱动泵使用说明书。
