您现在位于:首页 >> 磁力泵 >> CWB型磁力漩涡泵

CWB型磁力漩涡泵

CWB型磁力驱动漩涡泵(简称:CWB磁力漩涡泵)是上海永鹏在多年的磁力泵研发生产中,根据磁力泵的优特点,再结合旋涡泵的特点和优点而最近研发生产的磁力泵产品,上海永鹏提供的该型磁力泵采用磁力传动结构,保证泵在使用过程中的绝对密封,达到无泄漏输送腐蚀性、易燃、易爆、剧毒等化学介质。

CWB型磁力漩涡泵图
CWB型磁力漩涡泵

主要性能特点

1、高扬程、小流量,比转数一般小于40;1
2、结构简单、体积小、重量轻;
3、具有自润滑回路,提高滑动轴承使用寿命;
4、增设冷却回路,及时带走磁涡流热;
5、采用悬臂叶片,减小叶轮径向力;
6、随输送介质黏度增加,泵的效率急剧下降,因而介质黏度应不大于5×10 -6 M 3 /S。 磁力旋涡泵特别适用于小流量高扬程的腐蚀性介质的输送。

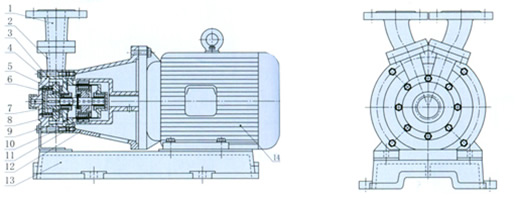

CWB型磁力漩涡泵外形尺寸图
CWB型磁力漩涡泵外形尺寸图
1 进出口接管 2 泵壳 3 密封垫 4 泵盖组件 5 叶轮
6 轴承 7 8 止推环 9 隔离套 10 内磁组件
11 外磁组件 12 联接架 13 底板 14 电机

性能参数表

型号 流量 (M3/h) 扬程 (m) 转速 (rpm) 电机功率 (kW) 效率η() 允许吸上高度 (m) 叶轮直径 (mm) 重量 (kg)
CWB20-20 0.72 20 2900 0.75 22 6 65 26
CWB20-40 0.72 40 2900 1.1 18 6 90 32
CWB20-65 0.72 65 2900 2.2 15 6 105 36
CWB25-25 1.44 25 2900 1.1 26 5 75 28
CWB25-40 1.44 40 2900 1.5 24 5 90 40
CWB25-75 1.44 75 2900 4 20 5 110 55
CWB32-30 2.88 30 2900 2.2 28 5 90 38
CWB32-50 2.88 50 2900 3 26 5 100 52
CWB32-75 2.88 75 2900 7.5 22 5 120 76
CWB32-120 2.88 120 2900 11 18 4.5 140 95
CWB40-40 5.4 40 2900 4 30 4 100 70
CWB40-90 5.4 90 2900 11 26 3.5 130 105
CWB50-45 9 45 2900 7.5 30 4 110 92
CWB65-50 14.4 50 2900 15 35 3.5 120 158

CWB型磁力驱动漩涡泵客户订购提示:

1)、请提供您需订购的磁力泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、CWB型磁力漩涡泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供磁力泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新CWB型磁力漩涡泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:CWB型磁力漩涡泵使用说明书。
