磁力驱动离心泵

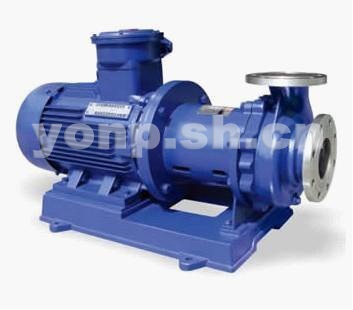

CQB型磁力驱动离心泵
CQB型磁力驱动离心泵

产品概述

CQB磁力驱动离心泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力,完全无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过问隙和隔离套,作用于内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而完全无泄漏。
CQB系列磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵,其技术经济指标与国外同类产品八十年代末的水平相当。
CQB系列磁力泵型式及基本参数符合JB/T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。

产品用途

CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa,最大工作压力1.6MPa,温度不超过100℃,密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含硬颗粒和纤维的液体。

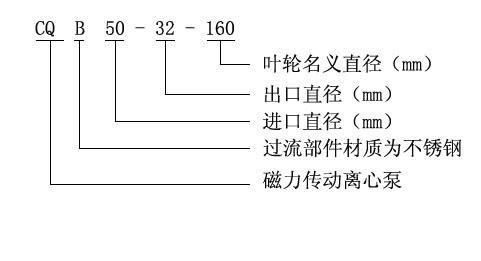

型号意义

CQB型磁力驱动离心泵
CQB型磁力驱动离心泵

CQB型磁力驱动离心泵性能参数

型 号 口径(mm) 流量 (m3/h) 扬程  (m) 电机功率 (kW) 电 压  (V) 材 质
进口 出口
CQB32-20-125 32 20 3.2 20 1.1 380

CQB32-20-160 32 20 3.2 32 1.5 380
CQB40-25-125 40 25 6.3 20 2.2 380
CQB40-25-160 40 25 6.3 32 3 380
CQB40-25-200 40 25 6.3 50 5.5 380
CQB50-32-125 50 32 12.5 20 3 380
CQB50-32-160 50 32 12.5 32 4 380
CQB50-32-200 50 32 12.5 50 7.5 380
CQB50-32-250 50 32 12.5 80 18.5 380
CQB65-50-125 65 50 25 20 4 380
CQB65-50-160 65 50 25 32 7.5 380
CQB65-40-200 65 40 25 50 15 380
CQB65-40-250 65 40 25 80 18.5 380
CQB80-65-125 80 65 50 20 7.5 380
CQB80-65-160 80 65 50 32 15 380
CQB80-50-200 80 50 50 50 18.5 380
CQB80-50-250 80 50 50 80 37 380
CQB100-80-125 100 80 100 20 15 380
CQB100-80-160 100 80 100 32 18.5 380
CQB100-65-200 100 65 100 50 37 380
CQB100-65-250 100 65 100 80 55 380
注:每个型号都可配防爆电机

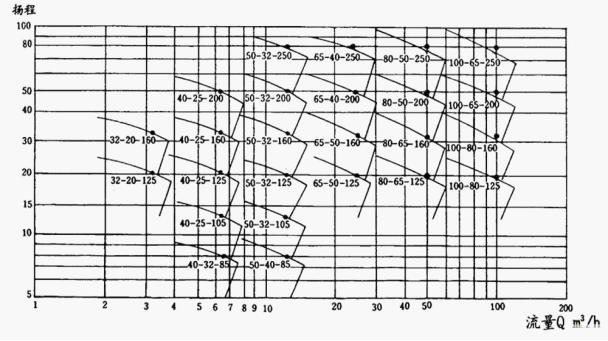

CQB型磁力驱动离心泵性能曲线图

CQB型磁力驱动离心泵性能曲线图
CQB型磁力驱动离心泵性能曲线图

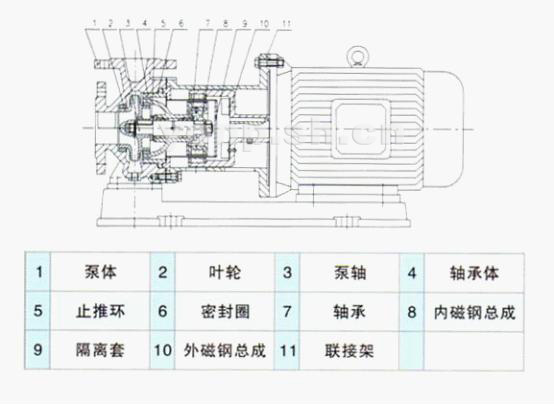

CQB型磁力驱动离心泵结构图

CQB型磁力驱动离心泵结构图
CQB型磁力驱动离心泵结构图

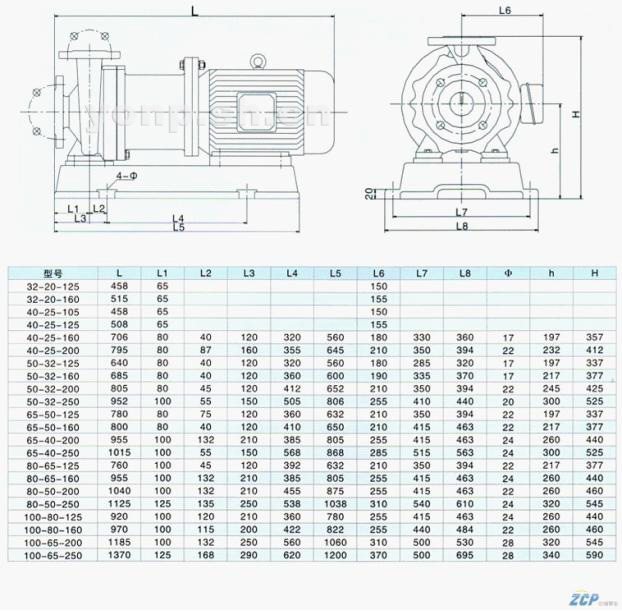

CQB型磁力驱动离心泵安装尺寸

CQB型磁力驱动离心泵安装尺寸
CQB型磁力驱动离心泵安装尺寸

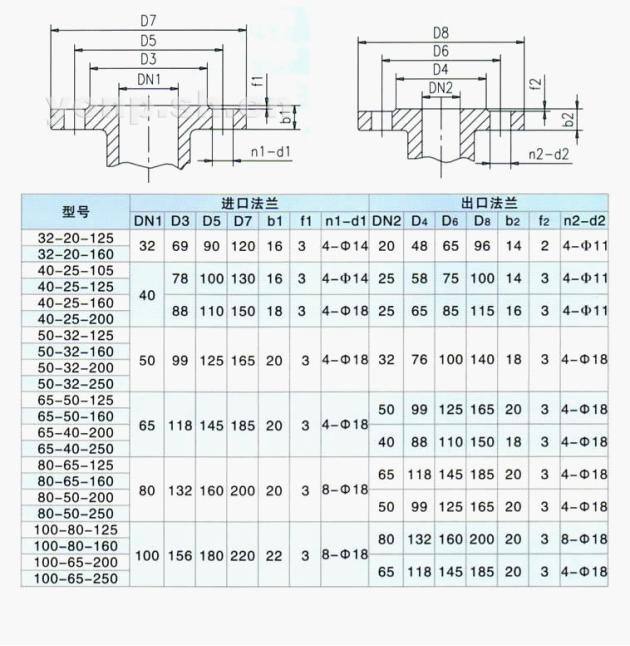

CQB型磁力驱动离心泵法兰尺寸

CQB型磁力驱动离心泵法兰尺寸
CQB型磁力驱动离心泵法兰尺寸

CQB磁力驱动离心泵客户订购提示:

1)、请提供您需订购的磁力泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、CQB磁力驱动离心泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供磁力泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新CQB磁力驱动离心泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:CQB磁力驱动离心泵使用说明书。
