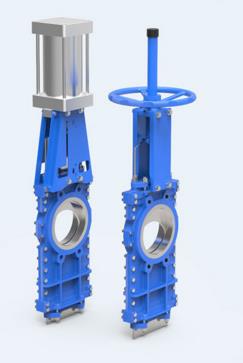

穿透式插板阀SCZ系列

气动螺旋插板阀
穿透式插板阀SCZ系列

产品优点

1、双向密封,带两个阀座封圈,此闸板更长且底部伸出阀体,需要两个密封填料装置。
2、闸板形成一个孔状通径,其作用是,闸板开启时,介质能全部流走,没有滞留,闸板关闭时能全部密封。
3、在介质浓度较高条件下,也能保持阀座密封,由于没有滞留区,闸板底部五介质堆积。
4、该产品适用于制糖,化学设备(干燥器、反应器)的装卸和造纸厂的浆料出口处,用于回收混有大量杂质的旧纸张。

主要零件材料及连接尺寸

零件名称 材料 零件名称 材料
阀体 1CF18Ni9Ti CF8M 阀杆 1CF18Ni9Ti
CF8 CF3M Stem
CF3 WCB
阀座密封圈 橡胶或PTFE 支架 不锈钢
阀体间密封垫片 橡胶或PTFE 填料压盖 不锈钢
阀体 1CF18Ni9Ti CF8M 填料 石墨或PTFE
CF8 CF3M
CF3 WCB
阀体装配螺栓 B7 填料压盖螺栓 B7

注:注:橡胶牌号取决于介质性质和使用温度。 闸板材质牌号取决于介质性质。

壳体试验和密封试验

1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。
2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm3/s计算,没有密封性能要求的不做此项试验。
4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定。

静压寿命实验次数 金属密封 DN≤150mm 1200次
DN≥200-400mm 1000次
Dn≤150mm 800次
非金属密封 Dn≤150mm 1400次
DN≤200-400mm 1200次
Dn≤450mm 1000次

注:1、金属密封指密封副材料是金属-金属 2、非金属密封指密封副材料是金属-非金属或非金属-非金属。

上海永鹏阀门穿透式插板阀SCZ系列用户订购提示:

1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"穿透式插板阀SCZ系列产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的穿透式插板阀SCZ系列使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:穿透式插板阀SCZ系列使用说明书
