气动陶瓷双闸板阀CK-62

气动陶瓷双闸板阀CK-62
气动陶瓷双闸板阀CK-62

产品概况

气动耐磨陶瓷闸板阀又叫气动陶瓷出料阀/陶瓷进料阀,气动陶瓷出料阀采用结构陶瓷做密封件,耐冲刷、耐磨性好。撑开式双闸板密封结构,阀门关闭时双向密封;根据不同工况可设置吹扫口、灰渣漏斗,适用于干灰系统、渣浆等介质的输送系统中;积灰少,无卡涩,维护简单,使用寿命长。气动执行器采用全封闭推杆式直缸驱动,性能可靠,输出扭距大,可满足在恶劣工况条件下工作。也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质。该阀专为气力除灰系统设计,具有启闭动作可靠、启动负荷小;耐磨性强、阻力小、卡灰及结灰现象少;安装检修方便、使用寿命长、密封性能好等特点。独特的设计理念在于阀门动作时阀板对阀座密封面产生自研磨,抛光作用,使它在恶劣工况的使用过程中能不断提高耐磨性和密封性。

产品特点

1、 阀板、阀座流通均采用增韧结构陶瓷制造。
2、 阀门启闭过程中,阀板自旋转与阀座均匀吻合,磨损密封长久耐用。
3、 闸板自紧式密封,可实现低压双向密封,阀门启闭过程无卡塞及积灰现象。

产品适用工况

适用于火力发电厂气力除灰系统中,粉末或微小固体颗粒等高磨损介质的输送。吕业的浓相输送系统中进出料阀。

技术参数

1、 公称压力: 0.6MPa..2.5 MPa
2、 公称通经: DN32—DN300
3、 适用温度: -40°C +425°C
4、 连接形式: 法兰

CK-62气动双闸板阀安装、使用要点

1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰,以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当,法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。

气动陶瓷双闸板阀CK-62

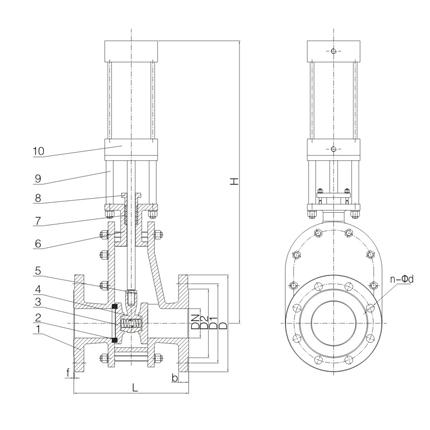

气动陶瓷双闸板阀CK-62结构图

主要零部件材料

 序号  名称  材料  序号  名称  材料
 1  阀体 WCB 中阀体  WCB
 2  阀座  结构陶瓷 填料  柔性石墨
 3  阀板 WCB+结构陶瓷 填料压盖 WCB
 4  阀板座  WCB  支柱  25#
 5  螺母 25# 10   气动装置 成品件

主要外形和连接尺寸

 DN  PN(Mpa)  L  D  D1  C  H  n-d
 50 1 215  160 125 16  510 4-Φ18
 65  220  180  145  18 580  4-Φ18
 80  260  195  160 20  610 8-Φ18
 100 260  215  180  20  670  8-Φ18
 125  310  245  210  22 780 8-Φ18
 150  310  280  240  24  850 8-Φ23
 175 310  310  270  26 950  8-Φ23
 200 310  335  295  26  1050  8-Φ23
 250 450  405  350  30  1190 12-Φ25
 300 480  460 400 30  1350 12-Φ25

上海永鹏阀门气动陶瓷双闸板阀CK-62用户订购提示:

1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"气动陶瓷双闸板阀CK-62产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的气动陶瓷双闸板阀CK-62使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:气动陶瓷双闸板阀CK-62使用说明书
