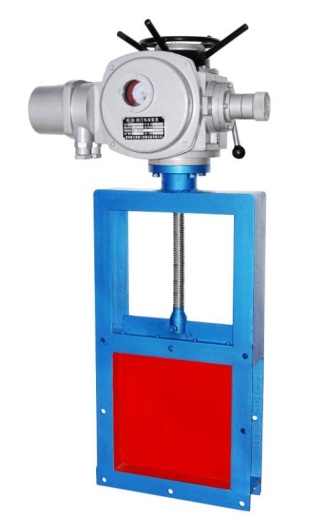

电动螺旋插板阀

电动螺旋插板阀
电动螺旋插板阀

用途

螺旋插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

特点

电动螺旋插板阀又名电动插板阀,就是在手动螺旋插板阀基础上装上一个电动装置,具有结构简单、操纵灵活、重量轻、无卡阻、启闭迅速,特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度。也可以根据客户需要选择其他驱动方式,比如:气动等

主要零件材料及连接尺寸

类别 A×A B×B C×C H L n-d 重量
单向 200×200 256×256 296×296 820 100 8-Φ12 /
250×250 306×306 346×346 930 100 8-Φ14 /
300×300 356×356 396×396 1050 100 8-Φ14 /
400×400 456×456 496×496 140 100 12-Φ14 /
450×450 510×510 556×556 1450 120 12-Φ18 /
500×500 560×560 606×606 1610 120 16-Φ18 /
双向 600×600 660×660 706×706 1830 120 16-Φ18 /
700×700 770×770 820×820 2130 140 20-Φ18 /
800×800 870×870 920×920 2440 140 20-Φ18 /
900×900 974×974 1030×1030 2660 160 27-Φ23 /
1000×1000 10741074 1130×1130 2870 160 24-Φ23 /
说明 LMD-单向 I-手轮 距地面小于1.7米用手轮,大于1.7米用链轮
LMS-双向 Ⅱ-链轮 链条节数M=0.105X-113(X是丝杆中心离地面度度)

注:1、本阀可按用户设计制造; 2、有关标准请参阅

上海永鹏阀门电动螺旋插板阀用户订购提示:

1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"电动螺旋插板阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的电动螺旋插板阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:电动螺旋插板阀使用说明书
