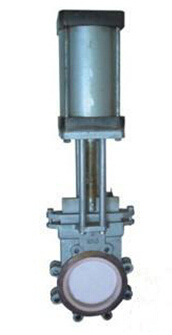

CZ43TC(SY)陶瓷、超硬密封面刀型闸阀

CZ43TC(SY)陶瓷、超硬密封面刀型闸阀
CZ43TC(SY)陶瓷、超硬密封面刀型闸阀

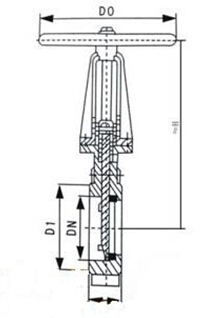

CZ43TC(SY)陶瓷、超硬密封面刀型闸阀结构图
CZ43TC(SY)陶瓷、超硬密封面刀型闸阀结构图

特点

1.密封面材料:结构陶瓷或超硬表面合金材料二种。
2.用煤渣、灰渣等气、固混合介质,闸板、阀座和流道部位采用了结构陶瓷材料制造,耐磨损、长寿命。
3.密封性能优越,并可进行密封棉修得。
4.进口阀座可作刮灰板,即使在落灰情况下也关闭自如。
5.阀体腔体结构彻底避免了卡阻、积灰的问题。
6.驱动方式:手动、气动和电动等。

主要零件材料

阀体、阀盖 Body, Bonnet 不锈钢、碳钢Stainless steel, Carbon steel
阀板 Disc 耐磨合金+不锈钢、碳钢Abrasion resistant alloy+ Stainless steel. Carbon steel
阀杆 Stem 不锈钢 Stainless steel
密封面 seal face 结构陶瓷或耐磨合金 Abrasion resistant alloy or structure ceramic

主要性能规范

型号Type 公称压力Nominal pressure 试验压力(MPa) Test pressure 工作温度WorkingTemperature 适用介质Applicable Medium
壳体Shell 密封Seal
CZ43TC CZ43SY 1.0 1.5 1.1 ≤150℃ 煤渣、灰渣、渣水混合物等介质Ash dregs, the pulp water mixtureand so on lie between bribes
1.6 2.4 1.8

主要连接尺寸

型号Type PN 尺寸(mm)Dimensions
DN L D D0 H
CZ43TC CZ43SY 1.0MPa 50 90 160 180 285
65 90 180 180 298
80 90 195 220 315
100 90 215 220 365
125 90 245 230 400
150 100 280 280 475
200 100 335 360 540
250 110 390 360 630
300 120 440 400 780
350 130 500 400 885
1.6MPa 50 90 160 180 285
65 90 185 180 295
80 90 200 220 315
100 90 220 220 365
125 90 250 230 400
150 100 285 280 475
200 100 340 360 540
250 110 405 360 630
300 120 460 400 780
350 130 520 400 885

上海永鹏阀门CZ43TC(SY)陶瓷、超硬密封面刀型闸阀用户订购提示:

1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"CZ43TC(SY)陶瓷、超硬密封面刀型闸阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的CZ43TC(SY)陶瓷、超硬密封面刀型闸阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:CZ43TC(SY)陶瓷、超硬密封面刀型闸阀使用说明书
