Z573X伞齿轮浆液阀

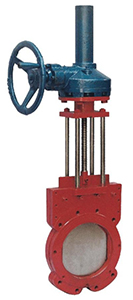

Z573X-6/10/16伞齿轮浆液阀
Z573X-6/10/16伞齿轮浆液阀
Z573X-6/10/16伞齿轮浆液阀外形尺寸图1
Z573X-6/10/16伞齿轮浆液阀外形尺寸图1
Z573X-6/10/16伞齿轮浆液阀外形尺寸图2
Z573X-6/10/16伞齿轮浆液阀外形尺寸图2

主要性能规范

公称压力(MPa)
Nominal Pressure
密封试验(MPa)
Shell Test
壳体试验(MPa)
Seel Test
工作温度
Working Tempe ration
适用介质
Suitable
0.6 MPa 0.66 MPa 0.9 MPa -100℃-120℃ 泥浆、煤浆、纸浆、粮浆、粒状物等介质Admixture Of Duff and Water、Pulp、Sludge、Dross
1.0 MPa 1.1 MPa 1.5 MPa

主要外型及连接尺寸(mm)

DN 结构长度 L D1 D2 H Lo Do n-M
0.6 1.0
50 48 48 100 125 300 400 250 4-M16
65 48 48 120 145 310 400 250 4-M16
80 50 50 135 160 330 400 250 4-M16
100 50 50 155 180 380 400 250 8-M16
125 50 50 185 210 440 400 250 8-M16
150 60 60 210 240 500 400 250 8-M20
200 60 60 265 295 580 400 250 8-M20
250 70 70 320 350 670 420 300 12-M20
300 70 70 368 400 820 420 300 12-M20
350 80 80 428 460 900 420 300 16-M20
400 80 80 482 515 1020 420 300 16-M22
450 90 90 532 565 1150 420 300 20-M22
500 90 90 585 620 1250 420 300 20-M22
600 140 140 685 725 1500 420 300 20-M27
700 140 140 800 840 1750 420 300 24-M27
800 190 190 905 950 2000 420 300 24-M30
900 203 203 1005 1050 2300 420 300 28-M30
1000 216 216 1115 1160 2500 420 300 28-M30
1200 254 254 1325 1380 2800 420 300 32-M36

上海永鹏阀门Z573X伞齿轮浆液阀用户订购提示:

1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"Z573X伞齿轮浆液阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的Z573X伞齿轮浆液阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Z573X伞齿轮浆液阀使用说明书
