SZA型石油化工流程泵

SZA型石油化工流程泵(简称:SZA化工流程泵),产品执行标准:AP1610(第八版)、VDMA24297(轻/中型)。为单级单吸悬臂式离心泵,主要用于石油、化工、合成纤维、化肥、电站、冶金、食品及医药等工业部门输送清洁或含有颗粒的液体、低温或高温的液体、中性或有腐蚀性的液体,输送介质的温度一般为-45℃~180℃。

SZA型石油化工流程泵
SZA型石油化工流程泵

结构说明

A、泵为单级、卧式、蜗壳泵。泵体为脚支撑,单吸叶轮。轴向吸入,径向排出。
B、根据使用条件采用前、后密封及平衡孔进行水力平衡。
C、填料箱具有冷却或加热管接头。轴封采用填料密封,也可以采用单端面或双端面机械密封。配有冷却、冲洗或密封液系统。
D、吸入排出管法兰的额定压力等级相同。
E、轴承用洁净的22号机械油润。
F、泵的旋转方向:从原动机端看,为顺时针转旋。

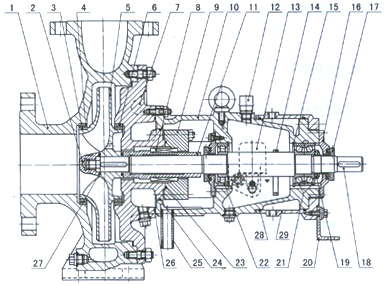

SZA型石油化工流程泵结构图
SZA型 石油化工流程泵结构图
泵 体 5 叶 轮 9 密封盖 13 恒位油环 17 防尘圈 21 轴 承 25 排液管 29 冷却水套
叶轮螺母 6 泵盖密封环 10 轴承架 14 甩油环 18 22 轴 承 26 O型圈
叶轮密封环 7 泵 盖 11 轴 套 15 档 圈 19 轴承螺母 23 O型圈 27 O型圈
泵体密封环 8 机械密封 12 油分离器 16 轴承盖 20 支脚 24 O型圈 28 O型圈

轴封装置型式及代号

1、单端面机械密封 S1内装式单端面机械密封;S2外装式单端面机械密封;S3有旋转密封环(啮合环)的内装式单端面机械密封。均有非平衡式或平衡式,可设或不设喉部衬套。
2、双端面机械密封 D1背靠背装置双端面机械密封;D2串联装置双端面机械密封;D3面对面装置双端面机械密封。其中一个或两个都可以是非平衡的活平衡式的。 如果采用双端面机械密封,在密封腔中,需要超过工作介质0.5~1.0kg/cm2压力的封液,封液应选取既不影响输送介质的性能,又应无毒、无腐蚀性的液体。
3、软填料密封

泵型号


泵额定转速n-2950r/min 泵额定转速n-1475r/min
流量
Q
m3/h
扬程
H
m
轴承
直径
mm
配用功率(KW) 流量
Q
m3/h
扬程
H
m
轴承
直径
mm
配用功率(KW)
介质密度(g/㎝3) 介质密度(g/㎝3)
10 135 184 10 135 184
SZA40-25-200 A 11.5 49 25 5.5 7.5 11 5.8 12 25 11 11 1.5
B 10.5 42 4 5.5 7.5 5.4 11 0.75 11 1.1
C 9 36 3 4 5.5 4.6 8.5 0.75 0.75 1.1
D 7.5 28 2.2 3 4 4 6.5 0.75 0.75 1.1
SZA40-25-250 A 12.5 78 25 11 15 18.5 6.3 19.5 25 15 2.2 3
B 12.2 72 7.5 11 15 6.1 18 15 2.2 2.2
C 11.7 60 5.5 7.5 11 5.9 15 15 1.5 2.2
D 10.8 46 5.5 7.5 7.5 5.4 11.5 11 1.5 1.5
SZA50-25-315 A 20 130 40 30 37 45 10 32 40 3 4 5.5
B 18.8 115 22 30 45 9.3 29 3 4 5.5
C 17.3 97 22 30 67 8.7 24 2.2 3 4
D 15.3 74 15 22 30 7.6 18.5 2.2 2.2 3
SZA80-40-160 A 28 33 30 5.5 7.5 11 14 8 30 1.1 1.1 1.5
B 25.6 29 5.5 7.5 7.5 13 7 1.1 1.1 1.5
C 22 22 4 5.5 5.5 11 5.5 0.75 1.1 1.1
D 20 16 2.2 3 4 9.5 4.5 0.75 0.75 1.1
SZA80-40-200 A 29 53 30 11 15 18.5 14.5 13 30 1.5 2.2 3
B 26 47 7.5 11 15 13 11.5 1.1 1.5 2.2
C 22 39 5.5 7.5 11 11.5 9 1.1 1.1 1.5
D 18 20 4 5.5 7.5 9.5 7 1.1 1.1 1.1
SZA80-40-250 A 32 78 40 18.5 22 30 16 19.5 30 3 4 5.5
B 30 72 15 18.5 30 15 18 2.2 3 4
C 24 60 11 15 18.5 12.5 14 1.5 2.2 3
D 21 47 7.5 11 15 10.5 11 11 1.5 2.2
SZA80-40-315 A 42 115 40 37 45 75 21 29 40 5.5 7.5 11
B 40 107 30 45 55 20 26.5 5.5 7.5 11
C 34 81 22 30 45 17.5 20 4 5.5 7.5
D 29 61 15 22 30 15 15 3 4 5.5
SZA80-50-160 A 50 34 40 11 15 15 25 8.4 30 1.5 2.2 2.2
B 45 29 7.5 11 15 22.5 7 1.5 1.5 2.2
C 38 22 5.5 7.5 11 19 5.5 1.1 1.5 1.5
SZA80-50-200 A 62 52 40 18.5 22 30 31 13 30 3 3 4
B 56 46 15 18.5 22 28.5 11.5 2.2 3 4
C 49 37 11 15 18.5 25 9 1.5 2.2 3
D 43 28 7.5 11 15 22 7 1.1 1.5 2.2
SZA80-50-250 A 70 82 40 30 37 55 35 20 40 4 5.5 7.5
B 66 75 30 37 45 33 18.5 4 5.5 7.5
C 60 60 22 30 37 30 15 3 4 5.5
D 50 45 15 18.5 22 26 11 2.2 3 3
SZA100-50-315 A 87 115 50 55 75 110 44 28 40 11 11 15
B 80 100 45 75 90 40 24 7.5 11 15
C 70 78 37 45 55 35 19 5.5 7.5 11
D 57 57 22 30 37 30 14 3 4 5.5
SZA100-50-400 A 82 194 50 110 160 200 41 48 40 15 22 30
B 78 175 90 132 160 39 43 15 18.5 22
C 70 140 75 90 132 35 34 11 15 18.5
D 60 102 45 75 90 30 25 7.5 11 15
泵型号


泵额定转速n-2950r/min 泵额定转速n-1475r/min
流量
Q
m3/h
扬程
H
m
轴承
直径
mm
配用功率(KW) 流量
Q
m3/h
扬程
H
m
轴承
直径
mm
配用功率(KW)
介质密度(g/㎝3) 介质密度(g/㎝3)
10 135 184 10 135 184
SZA100-80-160 A 94 32 40 15 18.5 30 47 8 40 2.2 3 4
B 85 28 11 15 18.5 42 7 2.2 2.2 3
C 76 23 11 11 15 38 5.5 1.5 2.2 2.2
D 66 17 5.5 7.5 11 34 4 1.1 1.1 1.5
SZA100-80-200 A 103 54 40 30 37 55 51 13.5 30 4 5.5 7.5
B 95 48 22 30 37 47 12 3 4 5.5
C 84 38 15 22 30 41 9.5 2.2 3 4
D 70 30 11 15 22 36 7.5 1.5 2.2 3
SZA100-80-250 A 127 82 40 45 75 90 64 20 40 7.5 11 15
B 120 76 45 55 75 60 19 7.5 7.5 11
C 105 59 30 45 55 52 14.5 4 5.5 7.5
D 87 45 22 30 37 46 11 3 4 5.5
SZA100-80-315 A 141 127 50 90 132 160 70 33 40 15 18.5 22
B 135 121 75 90 132 66 30 11 15 22
C 115 97 55 75 110 56 24 11 11 15
D 90 74 37 45 75 45 18 5.5 7.5 11
SZA100-80-400 A 171 187 50 160 220 280 85 46 40 22 30 45
B 159 170 160 200 250 80 42 18.5 30 37
C 135 130 90 132 160 65 33 15 18.5 30
D 116 95 75 90 132 53 25 11 15 18.5
SZA100-100-160 A 162 29 40 22 30 37 81 7.2 40 3 4 5.5
B 150 24 15 22 30 73 6 2.2 3 4
C 130 17 11 15 18.5 63 4.3 1.5 2.2 3
D 110 12 7.5 11 15 55 3 1.1 1.5 2.2
SZA100-100-200 A 193 50 40 45 55 75 95 12.5 40 5.5 7.5 11
B 180 44 37 45 75 90 10.5 5.5 7.5 11
C 155 35 30 37 45 80 8.5 4 5.5 78.5
D 135 26 18.5 30 37 70 6 3 3 4
SZA150-100-250 A 230 79 40 75 90 132 115 20 40 11 15 18.5
B 213 73 75 90 110 110 18 11 11 15
C 190 58 45 75 90 100 14 7.5 11 11
D 170 44 37 45 75 90 10 5.5 7.5 7.5
SZA150-100-315 A 250 126 50 132 200 220 125 31 40 18.5 30 37
B 240 120 132 160 200 119 29 18.5 22 30
C 203 97 90 132 160 104 24 15 18.5 22
D 170 71 75 75 110 86 17.5 11 11 15
SZA150-100-400 A 300 194 60 250 355 450 150 48 50 37 45 75
B 290 180 220 315 400 145 44 30 45 55
C 260 145 160 220 315 130 36 22 30 45
D 224 105 110 160 200 115 26 15 22 30
SZA150-100-500 A             180 75 50 75 90 110
B           167 68 55 75 110
C           142 53 37 55 75
D           120 42 30 37 55
SZA150-150-200 A 320 44 40 55 75 110 160 11 40 7.5 11 15
B 300 39 45 75 90 152 9.5 7.5 11 15
C 265 30 37 45 75 140 7 5.5 7.5 11
D 220 23 22 30 45 123 5 3 4 5.5

SZA型石油化工流程泵客户订购提示:

1)、请提供您需订购的油泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、SZA型石油化工流程泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供油泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新SZA型石油化工流程泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:SZA型石油化工流程泵使用说明书。
