您现在位于:首页 >> 油泵 >> CYZ-A型自吸式离心油泵

CYZ-A型自吸式离心油泵

CYZ-A型自吸式离心油泵(简称:CYZ-A自吸油泵),系属新型自吸式结构,油泵类产品。是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品,上海永鹏生产的CYZ-A型自吸式离心油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品,国内空白独一无二,广泛适用于油库、加油站、油轮、油船、码头、油罐库、机场,分别输送汽油、煤油、柴油、航煤等,如改用耐腐蚀机械密封和不锈钢材质还可以适用于化工、制药、酿造、电镀、印染、造纸、电力矿山等,输送介质温度-20℃~80℃,粘度≤100厘珀,含固量可达30%以下。

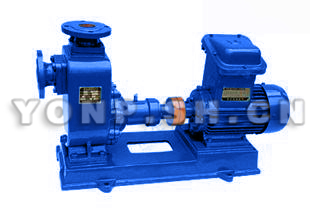

CYZ-A型自吸式离心油泵
CYZ-A型自吸式离心油泵

特点

1、该泵属自吸式离心泵,它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长,具有较强的自吸能力等优点。管路中不需底阀,工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时,可兼作扫舱泵,扫舱效果良好。
2、该泵是选用优质材料精作而成,密封采用硬质合金机械密封,经久耐用,吐出管路不需要安装安全阀,吸入管路不需要安装底阀因此简化了管路系统,又改善了劳动条件。

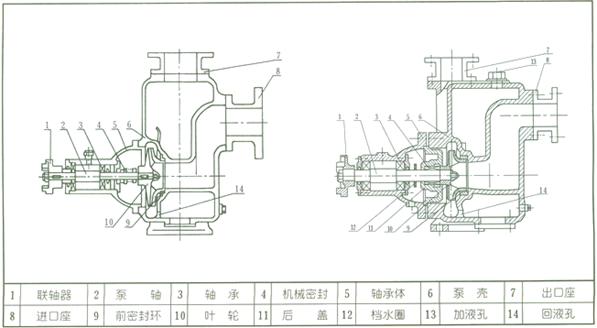

CYZ-A型自吸式离心油泵结构图
CYZ-A型自吸式离心油泵结构图

型号意义

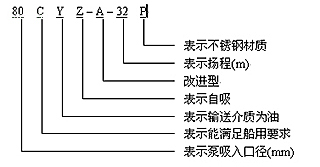

CYZ-A自吸油泵型号意义
CYZ-A自吸油泵型号意义

该泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、蜗卷室、回液孔、气液分离室等组成,泵正常起动后,叶轮将吸入室所存的液体及吸入管路中的空气一起吸入,并在叶轮内得以完全混合,在离心力的作用下,液体夹带着气体向蜗卷室外缘流动,在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时,由于流速突然降低,较轻的气体从混合气液中被分离出来,气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室,并由回流孔再次进入叶轮,与叶轮内部从吸入管路中吸入的气体再次混合,在高速旋转的叶轮作用下,又流向叶轮外缘……。随着这个过程周而复始地进行下去,吸入管路中的空气不断减少,直到吸尽气体,完成自吸过程,泵便投入正常作业。因为该泵具有这种独特的排气能力,所以此泵能输送含有气体的液体,无需安装底阀,使用在油轮上时具有良好的扫舱功能。 在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃时,可在冷却室处通过任意一只冷却液管接头,注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环,前密封环装在泵体上,后密封环装在轴承体上,当泵经长期运转密封环磨损到一定程度,并影响到泵的效率和自吸性能时,应给予更换。

性能参数表

性能参数
泵型号
流量 扬程
m
吸程
m
转速
r/min
自吸性能min/5m 功率KW 泵口径mm 机组重量kg
m3/h L/s 轴功率 电机功率 吸入 排出
25CYZ-A-20 3.2 0.9 20 6.5 2900 1.9 0.46 0.75 25 25 72
25 CYZ-A-32 3.2 0.9 32 6.5 2900 1.8 0.8 1.1 25 25 80
40 CYZ-A-20 6.3 1.8 20 6.5 2900 1.9 0.87 1.1 40 32 85
40 CYZ-A-40 10 2.8 40 6.5 2900 1.5 2.7 4 40 40 138
50 CYZ-A-12 15 4.2 12 6.5 2900 2.4 1.1 1.5 50 50 90
50 CYZ-A-20 18 5 20 6.5 2900 1.9 1.8 2.2 50 50 98
50 CYZ-A-30 20 5.6 30 6.5 2900 1.5 2.6 4 50 50 140
50 CYZ-A-35 14 3.9 35 6.5 2900 1.5 2.7 4 50 50 145
50 CYZ-A-40 10 2.8 40 6.5 2900 1.5 2.7 4 50 50 145
50 CYZ-A-50 12. 3.5 50 6.5 2900 1.4 4.3 5.5 50 50 160
50 CYZ-A-60 515 4.2 60 6.5 2900 1.3 6.2 7.5 50 50 190
50 CYZ-A-75 20 5.6 75 6.5 2900 1.3 9.8 11 50 50 240
65 CYZ-A-15 30 8.3 15 6.5 2900 2 1.9 3 65 65 100
65 CYZ-A-32 25 6.9 32 6 2900 1.5 4.4 5.5 65 65 165
80 CYZ-A-13 35 9.7 13 6 2900 3.4 1.9 3 80 80 107
80 CYZ-A-17 43 12 17 6 2900 1.8 3.1 4 80 80 156
80 CYZ-A-22 40 11.1 22 6 2900 1.9 4.4 5.5 80 80 169
80 CYZ-A-25 50 13.9 25 6 2900 1.5 5.2 7.5 80 80 177
80 CYZ-A-32 50 13.9 32 6 2900 1.5 6.8 7.5 80 80 180
80 CYZ-A-55 60 16.7 55 6 2900 1.5 15 18.5 80 80 310
80 CYZ-A-70 60 16.7 70 6 2900 1.2 20.1 22 80 80 333
100 CYZ-A-20 100 27.8 20 6 2900 1.8 7.8 11 100 100 258
100 CYZ-A-40 100 27.8 40 6 2900 1.8 16.3 22 100 100 455
100 CYZ-A-40A 100 27.8 40 6 1450 1.5 18.5 22 100 100 520
100 CYZ-A-65 100 27.8 65 6 2900 1.8 27.7 30 100 100 620
100 CYZ-A-75 70 19.4 75 6 2900 1.8 24.2 30 100 100 639
150 CYZ-A-55 170 47.2 55 5 2900 1.8 39.2 45 150 150 830
150 CYZ-A-65 170 47.2 65 5 2900 1.3 46.3 55 150 150 957
150 CYZ-A-65A 170 47.2 65 5 1450 1.2 49.8 55 150 150 1138
150 CYZ-A-80 160 44.4 80 5 2900 1.2 53.6 55 150 150 986
200 CYZ-A-32 400 111.1 32 5 1450 2 52.1 55 200 200 1205
200 CYZ-A-63 280 77.8 63 5 1450 1.5 73.9 90 200 200 1338
200 CYZ-A-65 350 97.2 65 5 1450 1.5 97.2 110 200 200 1553
250 CYZ-A-32 550 152.8 32 5 1450 2 72.3 75 250 250 1307
250 CYZ-A-50 400 111.1 50 5 1450 2 80 90 250 250 1486
250 CYZ-A-55 450 125 55 5 1450 2 102.1 110 250 250 1681
250 CYZ-A-75 400 111.1 75 5 1450 1.5 125.6 132 250 250 1829
300 CYZ-A-32 600 166.7 32 5 1450 2 79.2 90 300 300 1608
300 CYZ-A-50 500 138.9 50 5 1450 2 107.6 110 300 300 1728
300 CYZ-A-55 550 152.8 55 5 1450 2 117.6 132 300 300 1995

外形及安装尺寸表

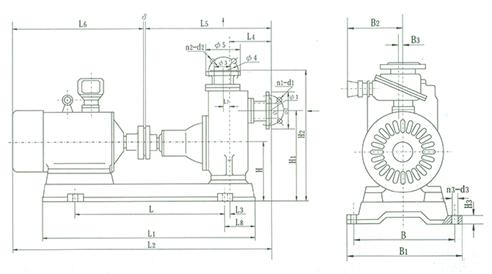

CYZ-A自吸油泵外形及安装尺寸
CYZ-A自吸油泵外形及安装尺寸

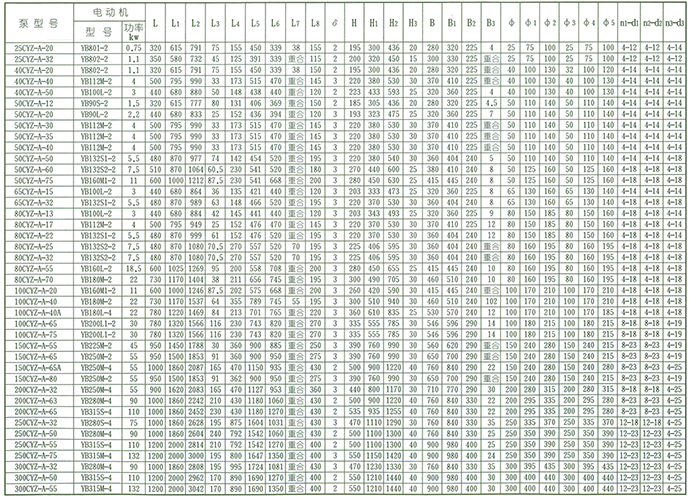

CYZ-A自吸油泵外形及安装尺寸表
CYZ-A自吸油泵外形及安装尺寸表

CYZ-A自吸油泵使用

(一).起动前的准备及检查工作: 1.根据泵的工作运转状况,分别采用优质钙基黄油和10号机油进行润滑,如果采用黄油润滑的泵应定期向轴承箱内加注黄油,采用机油润滑的泵,如果油位不足,则加足 之。
2.检查CYZ-A泵壳内的储液是否高于叶轮的上边缘,如若不足,可以从泵壳上的加液口处直接向泵体
内注入储液,不应在储液不足的情况下启动运转,泵则不能正常工作,且易损坏机械密封。
3.检查CYZ-A泵的转动部件是否有卡住磕碰现象。
4.检查CYZ-A油泵体底脚及各联结处螺母有无松动现象。
5.检查CYZ-A油泵轴与电动机主轴的同轴度或平行度。
6.检查CYZ-A油泵进口管路是否漏气,如有漏气,必须设法排除。
7.打开吸入管路的阀门,稍开(不要全开)出口控制阀。
(二).停泵
1.首先必须关闭吐出管路上的闸阀。
2.使泵停止转动。
3.在寒冷季节,应将泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件。

CYZ-A型自吸式离心油泵客户订购提示:

1)、请提供您需订购的油泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、CYZ-A型自吸式离心油泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供油泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新CYZ-A型自吸式离心油泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:CYZ-A型自吸式离心油泵使用说明书。
