DH44Y低温旋启式止回阀

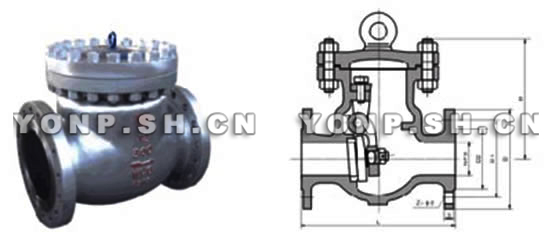

DH44Y低温旋启式止回阀外形尺寸图
DH44Y低温旋启式止回阀外形尺寸图

执行标准

项目 设计及制造 结构长度 法兰标准 检验和试验
标准 API 600 ANSI B16.10 ANSI B16.5 API 598

主要零件材料

零件名称   阀体、阀盖、
阀瓣、摇杆
销轴、螺母 双头螺母 密封面 填料
材料 A352-LCB、A352-LC3、A351-CF8 A182-F304 Cr-Mo钢 钴基合基 聚四氟乙烯

主要性能规范

型号 公称压力PN(Lb) 常温试验压力 低温密封试验压力(MPa) 工作温度及适用介质
壳体 密封
DH44Y-150(Lb) 150 3.0 0.6 0.6 -46℃,氨、液氮、丙烷 -101℃乙烯、二氧化碳 -196℃甲烷、液化天然气
DH44Y-300(Lb) 300 7.5 0.6 0.6
DH44Y-600(Lb) 600 15.0 0.6 0.6

主要外形尺寸和连接尺寸

公称通径NPS in 11/2 2 21/2 3 4 6 8 10 12 14
mm 40 50 65 80 100 150 200 250 300 350
DH44Y-150Lb
L 165 203 216 241 292 356 495 622 698 787
H 154 175 177 191 222 325 383 448 540 560
Kg 14 18 22 30 46 82 116 158 238
DH44Y-300Lb
L 241 267 292 318 356 445 533 622 711
H 172 198 204 222 277 346 412 465 562
Kg 18 26 34 45 64 105 167 272 375

DH44Y低温旋启式止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、DH44Y低温旋启式止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的DH44Y低温旋启式止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:DH44Y低温旋启式止回阀使用说明书
