HH44微阻缓闭旋启式止回阀

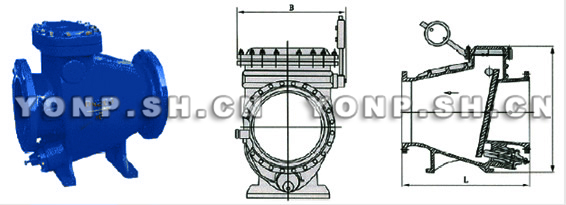

HH44微阻缓闭旋启式止回阀外形尺寸图
HH44微阻缓闭旋启式止回阀外形尺寸图

特点用途

微阻缓闭式止回阀是应用于给排水管道,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭水锤压力,可保障管网安全运行。微阻缓闭式止回阀具有阀瓣轻、开度大、节电效果显着,液体阻力小,水锤消除机构设计新颖,密封性能稳定可靠、耐磨损、使用寿命长、动行平稳、无振动、无噪声等特点。

主要技术参数

  1. 公称压力:1.0~2.5MPa
  2. 公称通径:40~800mm
  3. 适用介质:水、弱腐蚀性液体
  4. 适用温度:0~80℃(如需要,可达200℃)
  5. 法兰标准:GB/T 17241.6 GB/T9113
  6. 试验标准:GB/T 13927 AP1598

典型安装图

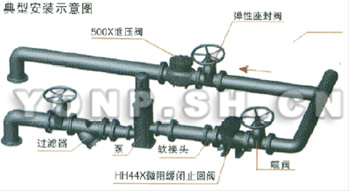

微阻缓闭止回阀典型安装图
微阻缓闭止回阀典型安装图

主要零件材料

零件名称 阀体、阀盖 阀瓣 阀轴
材料 灰铸铁、铸钢 钢板、橡胶组合件 不锈钢

主要尺寸及重量

DN(㎜) 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800
L 200 230 290 310 350 400 480 500 600 700 800 900 1000 1100 1300 1400 1500
H 300 300 320 354 350 380 500 580 670 730 820 920 950 1100 1200 1550 1700
B 220 270 290 300 320 340 410 450 550 580 630 700 800 900 990 1120 1300

HH44微阻缓闭旋启式止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、HH44微阻缓闭旋启式止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的HH44微阻缓闭旋启式止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:HH44微阻缓闭旋启式止回阀使用说明书
