气动薄型球阀

别名：气动超短型球阀,气动对夹式球阀

概述

????Q671F气动薄型球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有V形及O形，流体阻力小，是所有阀类中流体阻力最小的一种。气动薄型球阀具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

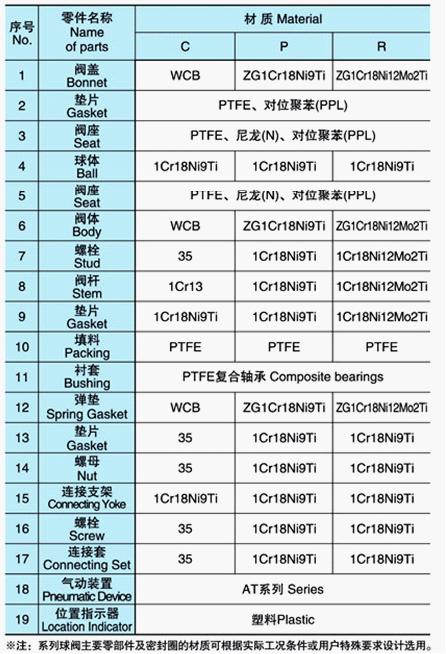

主要零件材质表

产品特点

1、气动薄型球阀不带任何管接头的整体式阀体，因此不受管道或螺栓压力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响。
2、气动薄型球阀流体阻力小，其阻力系数与同长度的管段相等。
3、气动薄型球阀阀体较一般法兰球阀短，适用于工厂同一管路阀门数量多的场合。

气动执行器

采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

技术参数和性能

Q671F气动薄型球阀执行器技术参数		Q671F气动薄型球阀阀体参数
类   型	双作用活塞式、弹簧复位式	公称通径	DN15～200mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	PN1.6、2.5、4.0、6.4MPa
输出力矩	双作用：4N·M～10560N·M	阀轴材质	不锈钢
	单作用：7N·M～2668N·M	阀体材质	碳钢、304/316/316L不锈钢
工作温度	常温型：-20℃～80℃（丁腈橡胶O型圈）	球体材质	304/316/316L不锈钢
	高温型：-20℃～160℃（氟橡胶O型圈）	阀座密封	PTFE、PPL、金属密封
动作范围	0～90°±5°	温   度	PTFE≤180℃、PPL≤350℃、金属密封≤450℃
接口螺纹	GTD40～GTD83/ATD50～ATD88    G1/8″	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
	GTD110～GTD350/ATD100～200   G1/4″
阀位信号	定位器：4～20mA/回信器：全开全关信号	特   点	结构紧凑、体积小、重量轻、安装方便

外形尺寸

公称通径DN	L	L1	H	D	D1	执行器型号
压力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	仅供参考
15	32	140	144	95	65	ATD-50
20	38	140	149	105	75	ATD-50
25	45	158	172	115	86	ATD-63
32	55	158	180	136	100	ATD-63
40	62	210	202	146	110	ATD-75
50	72	248	220	160	125	ATD-88
65	95	248	230	180	145	ATD-88
80	120	268	255	195	160	ATD-100
100	145	345	322	215	180	ATD-125
125	200	410	352	245	210	ATD-145
150	225	438	382	280	240	ATD-160
200	230	487	390	335	295	ATD-190

附件选项

根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。
手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
