气动薄膜直通单座、双座调节阀

别名：气动压力调节阀，气动流量调节阀

气动薄膜直通单座、双座调节阀特点

　　ZHJP、ZHJN型气动薄膜薄直通单座调节阀和气动薄膜直通双座调节阀采用双导向结构。配用于多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。气动簿膜薄直通单座调节阀和气动簿膜薄直通双座调节阀广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。气动簿膜薄直通单座调节阀和气动簿膜薄直通双座调节阀特别适用于压差较大，允许泄漏量也较大且不是很清洁的介质场合。上海一环制造的气动薄膜直通单座、双座调节阀有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级温度有-250℃-+560℃范围内多种档次。泄漏量标准为Ⅲ级和IV级。流量特性为线性或百分比。多种多样的品种规格可供选择。

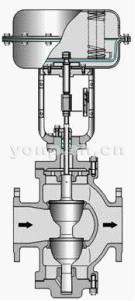

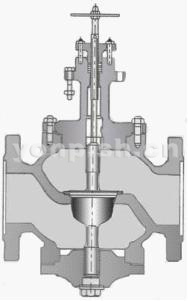

气动薄膜直通单座、双座调节阀结构

气动薄膜直通单座、双座调节阀技术参数和性能指标

阀体、阀盖：WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti

阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊

填料：聚四氟乙烯、柔性石墨、不锈钢波纹管

垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

膜盖：A3

波纹膜片：丁腈橡胶夹增强涤纶织物

弹簧：60Si2Mn

阀杆、推杆：2Cr13、1Cr18Ni9Ti

衬套：2Cr13

软密封阀芯：增强聚四氟乙烯

气动薄膜直通单座、双座调节阀详细技术系数

公称通径DN(mm)			20	25	32		40	50		65	80	100		125	150	200		250	300	400
额定流量 系数Kv		单座	5	8	12		20	32		50	80	120		200	280	450		700	1100
		双座		10	16		25	40		63	100	160		250	400	630		1000	1600	2700
额定行程L(mm)			16			25			40				60				100
膜片有效面积Ae(cm2)			280			400			600				1000				1600
公称压力PN(Mpa)			1.6、4.0、6.4

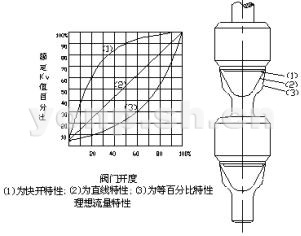

固有流量特性			直线、等百分比
固有可调比R			50：1
信号范围Pr(Kpa)			20～100、 40～200、 20～60、 80～240、  段幅：20～60、 60～100、
气源压力Ps(Mpa)			0.14～0.4
允许泄漏量			Ⅳ级（单座）、   Ⅲ级（双座）
工作 温度 t （℃）	常温型		-20200、  -40～250、  -60～250
	散热型		-40～450、  -60～450
	高温型		450～650
	低温型		-60～100、   -100～ -200、   -200～ -250

气动薄膜直通单座、双座调节阀外形尺寸

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
法兰 距离 （L）	PN16	180	185	200	220	250	275	305	350	410	450	550	670	770
	PN40	185	190	210	230	255	285	310	355	425	460	560	690	795
	PN64	190	200	220	240	265	295	320	370	400	475	570	752	819
标准阀盖H1	单座	560	567	579	622	652	802	818	826	1054	1079	1144	1517	1658
	双座		577	583	642	652	822	852	876	1104	1129	1124	1637	1758
中温型 阀盖H1	单座	760	767	779	822	852	1052	1062	1076	1347	1399	1464	1867	2008
	双座		777	783	842	852	1072	1102	1126	1424	1449	1524	2023	2108
H2	单座	91	112	118	129	144	173	191	195	243	251	290	380	436
	双座		117	120	139	144	188	208	220	268	278	320	441	465
A		282					360			470			620
法兰标准		GB ；1.6、2.5、4.0、6.4Mpa    ANSI:150、300、600Lb    JIS：10K、20K、30K

注： *本产品性能指标贯彻GB/4213-92。 上表数值以PN1.6为依据，带手轮机构高度应加150mm（DN20～50）、180mm（DN65～100）、250mm（DN125～200）、280mm（DN250～300）。
