BWSX消防专用对夹蝶阀

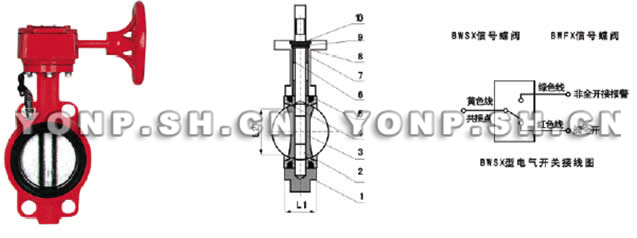

BWSX消防专用对夹蝶阀外形尺寸图
BWSX消防专用对夹蝶阀外形尺寸图

产品概述

BWSX中线型对夹消防专用对夹蝶阀是引进国外先进技术而自行开发的中线型蝶阀,BWSX中线型对夹消防专用对夹蝶阀具有结构简单、密封可靠、开启轻便、寿命长、维护方便等优点。故被广泛的应用于给排水、建筑消防等系统各种管道上,尤其在消防管路中。上海永鹏实业生产的BWSX中线型对夹消防专用对夹蝶阀可明白无误的显示出阀门开关状态,具有直观、清晰、可靠的反映出消防系统中的工作状态,所以广泛、大量的适用于消防系统中。

主要零件材料

序号 零件名称 材质 序号 零件名称 材质
1 阀体 球铁、铸钢 7 密封圈 NBR.EPDM
2 阀轴 SUS410/SUS316 8 圆垫片 SUS316/黄铜
3 蝶板 球铁喷塑、不锈钢 9 对开环 SUS316/黄铜
4 阀座 EPDM,PTEE 10 挡圈 弹簧钢
6 衬套 青铜、聚四氟乙烯

主要技术参数

公称通径 公称压力 工作温度 密封试验 轻度试验 适用介质
DN50-400mm 1.0/1.6/2.5Mpa -10℃-80℃ 1.1倍公称压力 1.5倍公称压力 水、油、气

主要外形连接尺寸

DN 50 65 80 100 125 150 200 250 300 350 400
H 268 287 309 342 376 410 495 565 849 985 1109
H1 70 76 86 104 118 132 167 198 239 267 309
L1 43 46 46 52 56 56 60 68 68 78 102
L1 32 47 65 91 112 146 194 242 292 325 380
L3 245 245 245 245 245 245 400 400 400 400 431
Ф1 152 152 152 152 152 152 300 300 305 305 290

BWSX消防专用对夹蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、BWSX消防专用对夹蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的BWSX消防专用对夹蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:BWSX消防专用对夹蝶阀使用说明书
